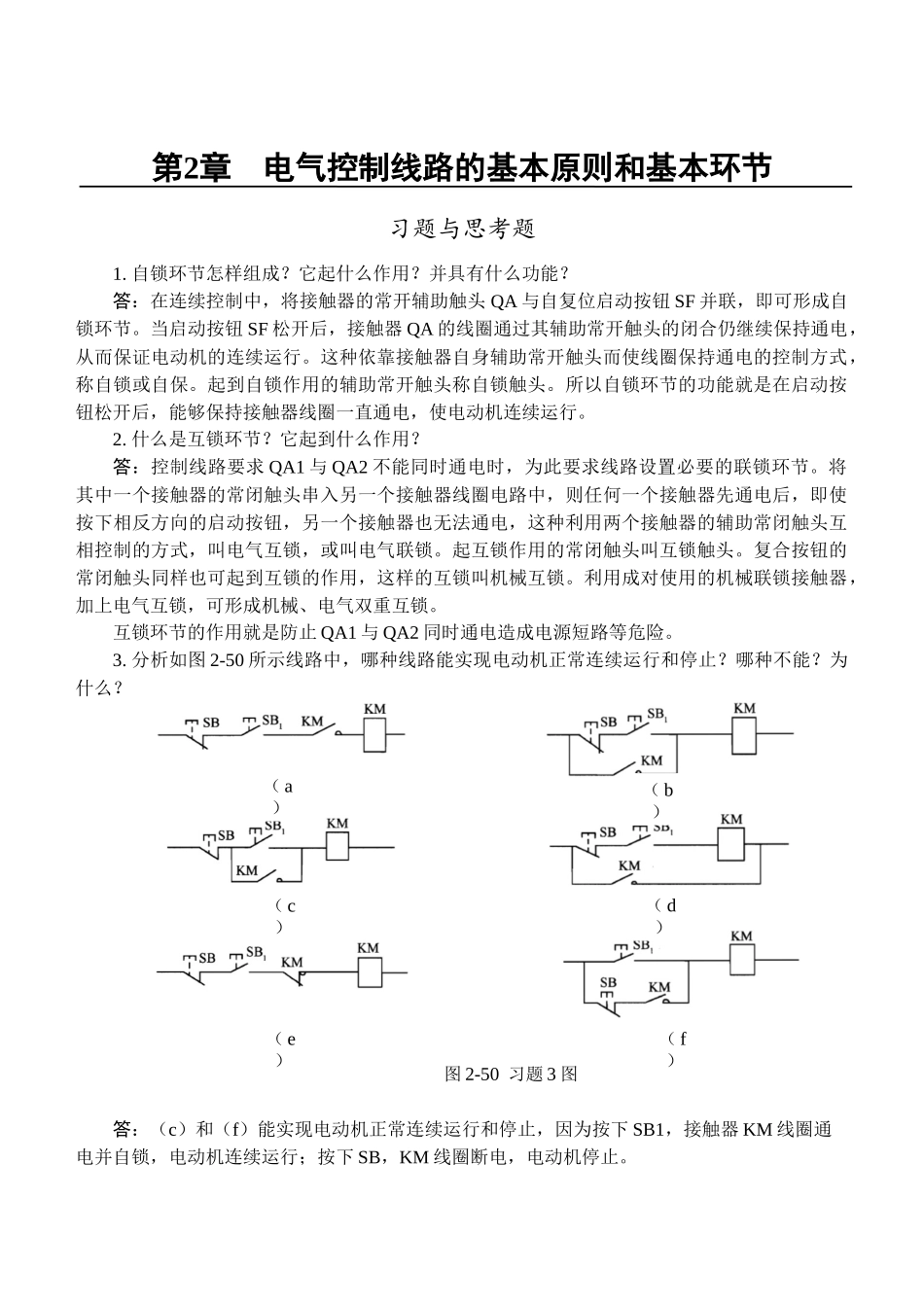

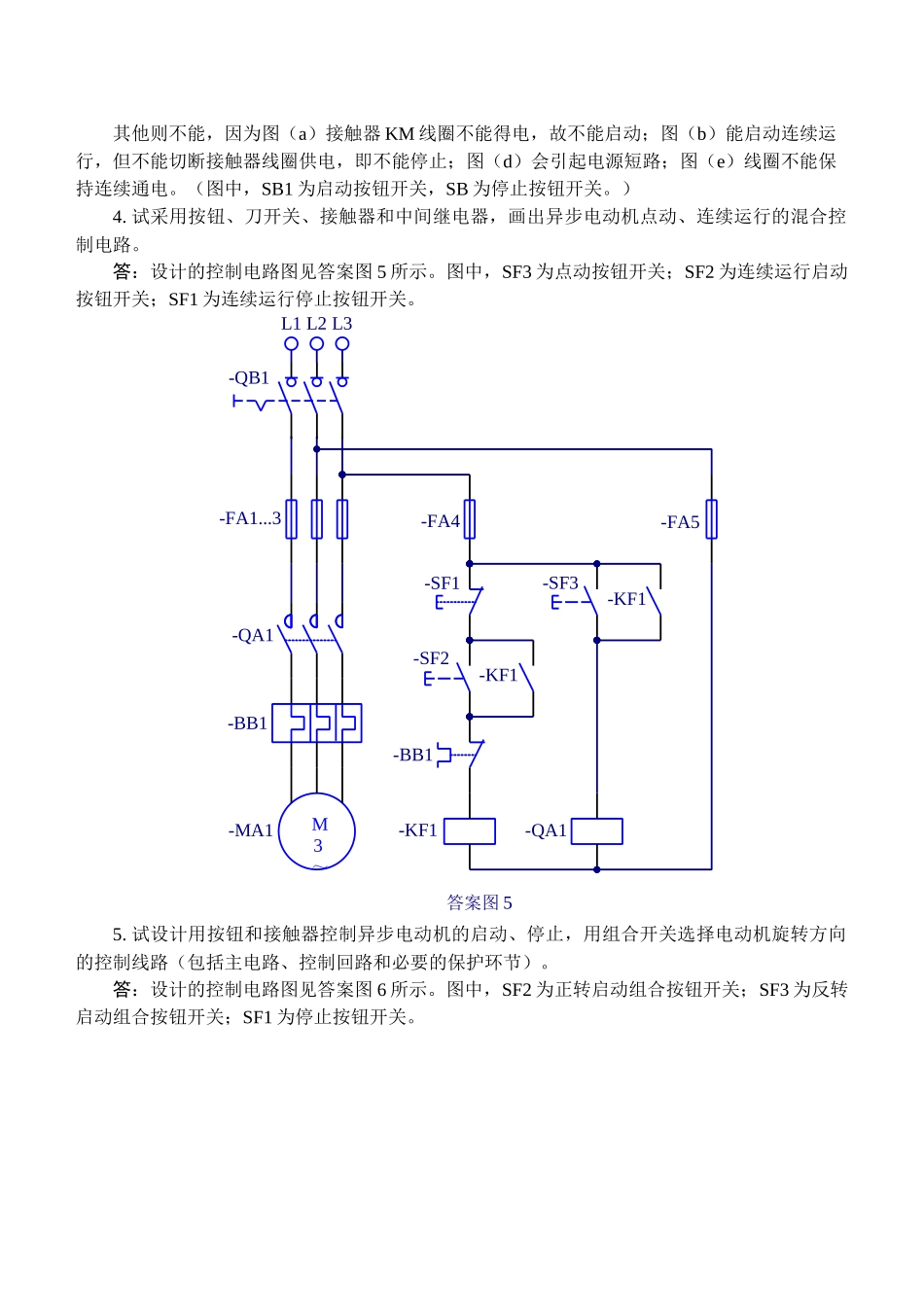

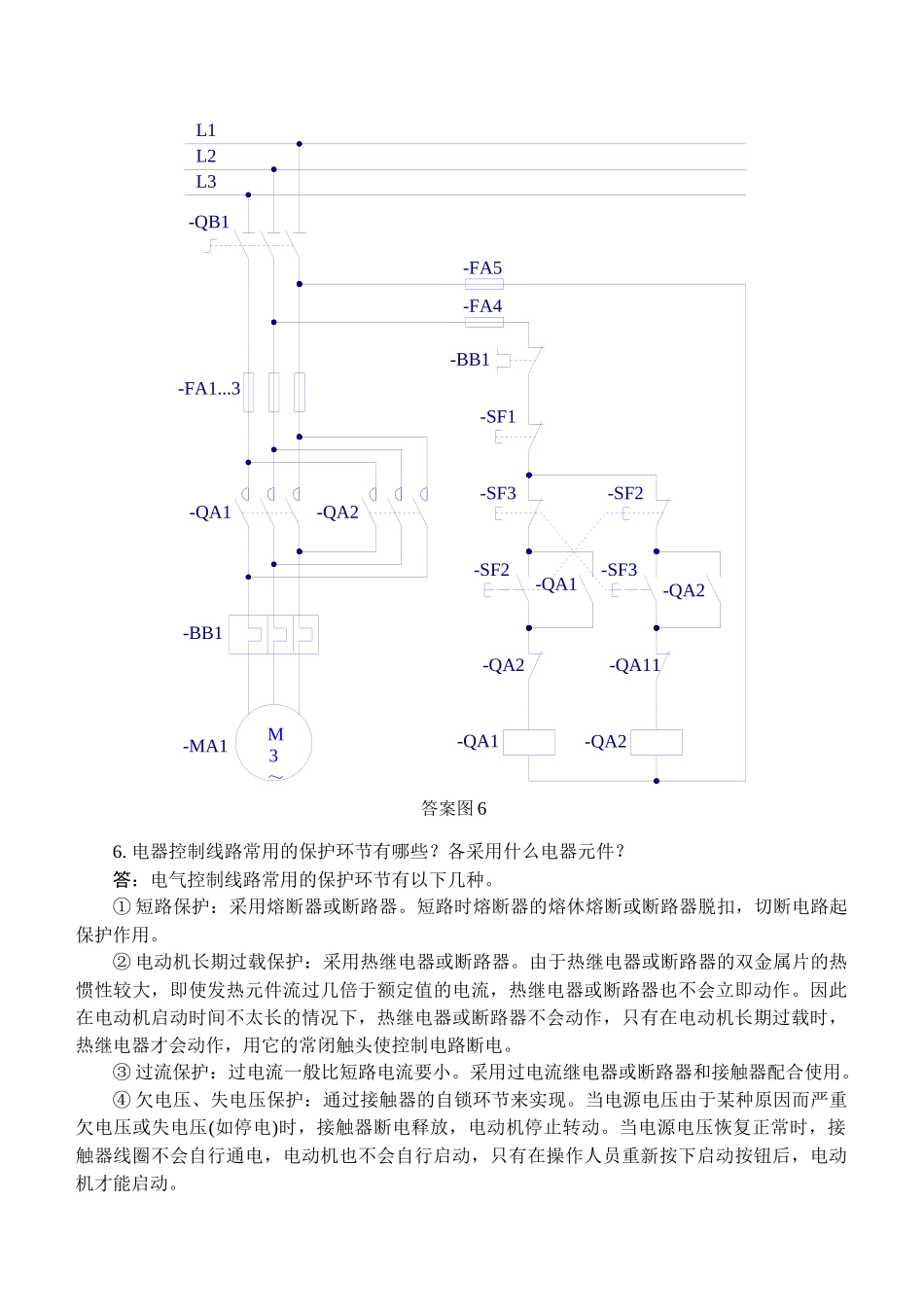

图2-50习题3图（a）（b）（c）（d）（e）（f）第2章电气控制线路的基本原则和基本环节习题与思考题1.自锁环节怎样组成？它起什么作用？并具有什么功能？答：在连续控制中，将接触器的常开辅助触头QA与自复位启动按钮SF并联，即可形成自锁环节。当启动按钮SF松开后，接触器QA的线圈通过其辅助常开触头的闭合仍继续保持通电，从而保证电动机的连续运行。这种依靠接触器自身辅助常开触头而使线圈保持通电的控制方式，称自锁或自保。起到自锁作用的辅助常开触头称自锁触头。所以自锁环节的功能就是在启动按钮松开后，能够保持接触器线圈一直通电，使电动机连续运行。2.什么是互锁环节？它起到什么作用？答：控制线路要求QA1与QA2不能同时通电时，为此要求线路设置必要的联锁环节。将其中一个接触器的常闭触头串入另一个接触器线圈电路中，则任何一个接触器先通电后，即使按下相反方向的启动按钮，另一个接触器也无法通电，这种利用两个接触器的辅助常闭触头互相控制的方式，叫电气互锁，或叫电气联锁。起互锁作用的常闭触头叫互锁触头。复合按钮的常闭触头同样也可起到互锁的作用，这样的互锁叫机械互锁。利用成对使用的机械联锁接触器，加上电气互锁，可形成机械、电气双重互锁。互锁环节的作用就是防止QA1与QA2同时通电造成电源短路等危险。3.分析如图2-50所示线路中，哪种线路能实现电动机正常连续运行和停止？哪种不能？为什么？答：（c）和（f）能实现电动机正常连续运行和停止，因为按下SB1，接触器KM线圈通电并自锁，电动机连续运行；按下SB，KM线圈断电，电动机停止。-FA1...3-QA1-BB1M3～-MA1L1L2L3-QB1-KF1-KF1-FA4-SF2-SF1-QA1-FA5-BB1-KF1-SF3答案图5其他则不能，因为图（a）接触器KM线圈不能得电，故不能启动；图（b）能启动连续运行，但不能切断接触器线圈供电，即不能停止；图（d）会引起电源短路；图（e）线圈不能保持连续通电。（图中，SB1为启动按钮开关，SB为停止按钮开关。）4.试采用按钮、刀开关、接触器和中间继电器，画出异步电动机点动、连续运行的混合控制电路。答：设计的控制电路图见答案图5所示。图中，SF3为点动按钮开关；SF2为连续运行启动按钮开关；SF1为连续运行停止按钮开关。5.试设计用按钮和接触器控制异步电动机的启动、停止，用组合开关选择电动机旋转方向的控制线路（包括主电路、控制回路和必要的保护环节）。答：设计的控制电路图见答案图6所示。图中，SF2为正转启动组合按钮开关；SF3为反转启动组合按钮开关；SF1为停止按钮开关。-FA1...3-QA2-QA1-BB1M3～-MA1L1L2L3-QB1-QA1-QA1-FA4-SF2-SF1-QA2-FA5-BB1-QA2-SF3答案图6-QA2-QA11-SF2-SF36.电器控制线路常用的保护环节有哪些？各采用什么电器元件？答：电气控制线路常用的保护环节有以下几种。①短路保护：采用熔断器或断路器。短路时熔断器的熔休熔断或断路器脱扣，切断电路起保护作用。②电动机长期过载保护：采用热继电器或断路器。由于热继电器或断路器的双金属片的热惯性较大，即使发热元件流过几倍于额定值的电流，热继电器或断路器也不会立即动作。因此在电动机启动时间不太长的情况下，热继电器或断路器不会动作，只有在电动机长期过载时，热继电器才会动作，用它的常闭触头使控制电路断电。③过流保护：过电流一般比短路电流要小。采用过电流继电器或断路器和接触器配合使用。④欠电压、失电压保护：通过接触器的自锁环节来实现。当电源电压由于某种原因而严重欠电压或失电压(如停电)时，接触器断电释放，电动机停止转动。当电源电压恢复正常时，接触器线圈不会自行通电，电动机也不会自行启动，只有在操作人员重新按下启动按钮后，电动机才能启动。⑤互锁保护：将其中一个接触器的常闭触头串入另一个接触器线圈电路中，则任何一个接触器先通电后，即使按下相反方向的启动按钮，另一个接触器也无法通电。⑥断相保护（采用带断相保护的热继电器或其它断相保护装置）、漏电保护（采用剩余电流动作保护器或剩余电流动作断路器等）、人身安全保护（如电机外壳接地，红外接近开关等）等等。7.为什么电动机要设零电压和欠电压保护？答：零电压保护的目的是防止电气设备意外失电后因来电...
