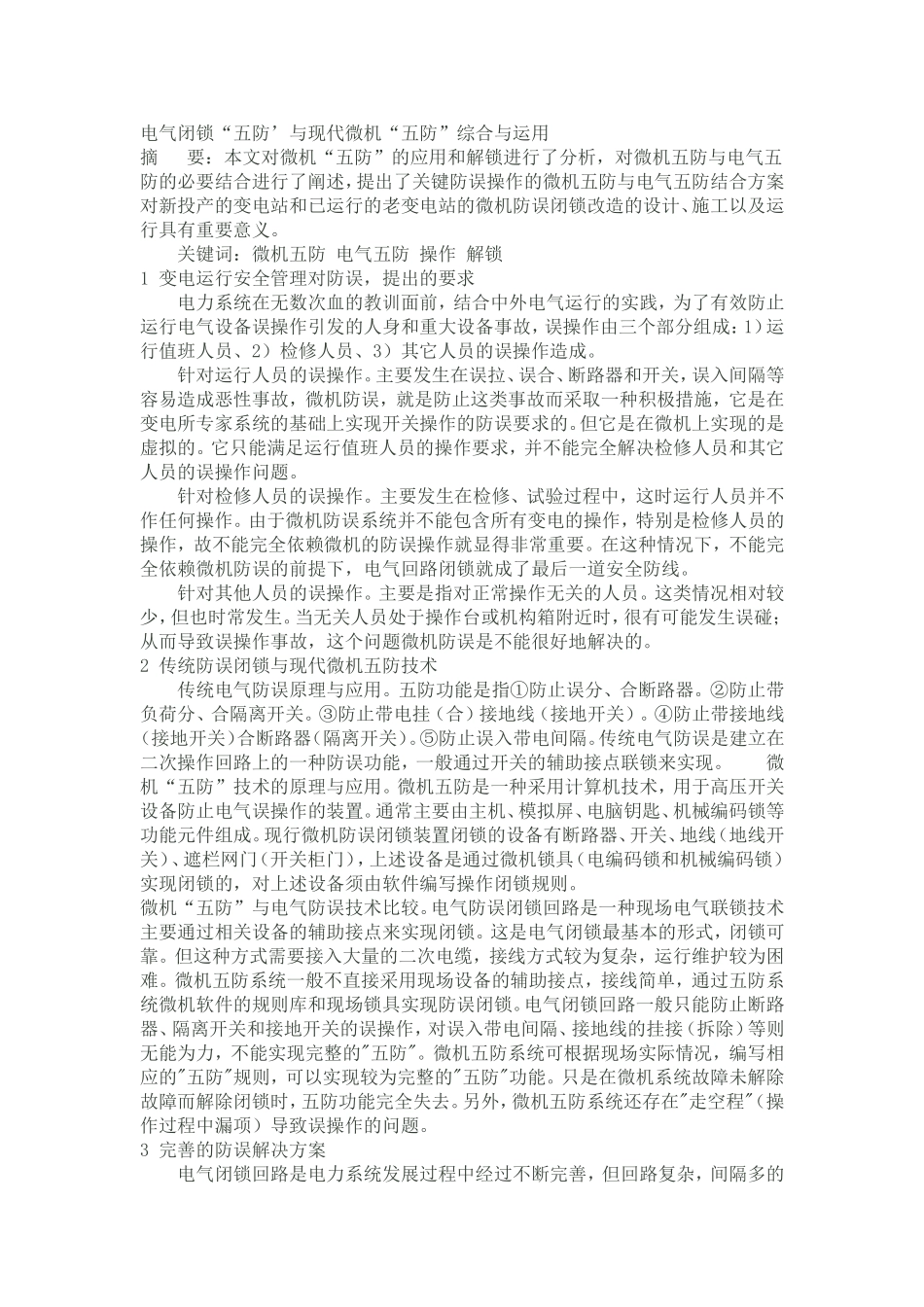

电气闭锁“五防’与现代微机“五防”综合与运用摘要：本文对微机“五防”的应用和解锁进行了分析，对微机五防与电气五防的必要结合进行了阐述，提出了关键防误操作的微机五防与电气五防结合方案对新投产的变电站和已运行的老变电站的微机防误闭锁改造的设计、施工以及运行具有重要意义。关键词：微机五防电气五防操作解锁1变电运行安全管理对防误，提出的要求电力系统在无数次血的教训面前，结合中外电气运行的实践，为了有效防止运行电气设备误操作引发的人身和重大设备事故，误操作由三个部分组成：1）运行值班人员、2）检修人员、3）其它人员的误操作造成。针对运行人员的误操作。主要发生在误拉、误合、断路器和开关，误入间隔等容易造成恶性事故，微机防误，就是防止这类事故而采取一种积极措施，它是在变电所专家系统的基础上实现开关操作的防误要求的。但它是在微机上实现的是虚拟的。它只能满足运行值班人员的操作要求，并不能完全解决检修人员和其它人员的误操作问题。针对检修人员的误操作。主要发生在检修、试验过程中，这时运行人员并不作任何操作。由于微机防误系统并不能包含所有变电的操作，特别是检修人员的操作，故不能完全依赖微机的防误操作就显得非常重要。在这种情况下，不能完全依赖微机防误的前提下，电气回路闭锁就成了最后一道安全防线。针对其他人员的误操作。主要是指对正常操作无关的人员。这类情况相对较少，但也时常发生。当无关人员处于操作台或机构箱附近时，很有可能发生误碰；从而导致误操作事故，这个问题微机防误是不能很好地解决的。2传统防误闭锁与现代微机五防技术传统电气防误原理与应用。五防功能是指①防止误分、合断路器。②防止带负荷分、合隔离开关。③防止带电挂（合）接地线（接地开关）。④防止带接地线（接地开关）合断路器（隔离开关）。⑤防止误入带电间隔。传统电气防误是建立在二次操作回路上的一种防误功能，一般通过开关的辅助接点联锁来实现。微机“五防”技术的原理与应用。微机五防是一种采用计算机技术，用于高压开关设备防止电气误操作的装置。通常主要由主机、模拟屏、电脑钥匙、机械编码锁等功能元件组成。现行微机防误闭锁装置闭锁的设备有断路器、开关、地线（地线开关）、遮栏网门（开关柜门），上述设备是通过微机锁具（电编码锁和机械编码锁）实现闭锁的，对上述设备须由软件编写操作闭锁规则。微机“五防”与电气防误技术比较。电气防误闭锁回路是一种现场电气联锁技术主要通过相关设备的辅助接点来实现闭锁。这是电气闭锁最基本的形式，闭锁可靠。但这种方式需要接入大量的二次电缆，接线方式较为复杂，运行维护较为困难。微机五防系统一般不直接采用现场设备的辅助接点，接线简单，通过五防系统微机软件的规则库和现场锁具实现防误闭锁。电气闭锁回路一般只能防止断路器、隔离开关和接地开关的误操作，对误入带电间隔、接地线的挂接（拆除）等则无能为力，不能实现完整的"五防"。微机五防系统可根据现场实际情况，编写相应的"五防"规则，可以实现较为完整的"五防"功能。只是在微机系统故障未解除故障而解除闭锁时，五防功能完全失去。另外，微机五防系统还存在"走空程"（操作过程中漏项）导致误操作的问题。3完善的防误解决方案电气闭锁回路是电力系统发展过程中经过不断完善，但回路复杂，间隔多的大变电所实现起来耗费大量电缆，且在运行中存在开关辅助接点不可靠、户外电磁锁机构易损坏等问题，再者、其防误功能随二次接线而定，不易增加和修改，不能实现完全的五防。4传统防误闭锁与现代微机五防技术传统电气闭锁回路和一代微机五防系统有各自的特点，对于新上和改造的变电所，因此建议采用的“五防”系统方案如下：方案一：对于变电所（以下简称所内）所有断路器和开关的位置为实遥信，且微机五防与变电所监控系统共享一个数据库的，可以考虑不设计或取消电气回路闭锁，所有防误功能由微机五防系统独立完成，并要求微机五防系统有防空程措施。方案二：对于所内所有断路器和开关的位置为虚遥信，且微机五防与变电所监控系统共享一个子数据库的，可以考虑不设计或取消电气回路闭锁（主要是指接地开关电...
