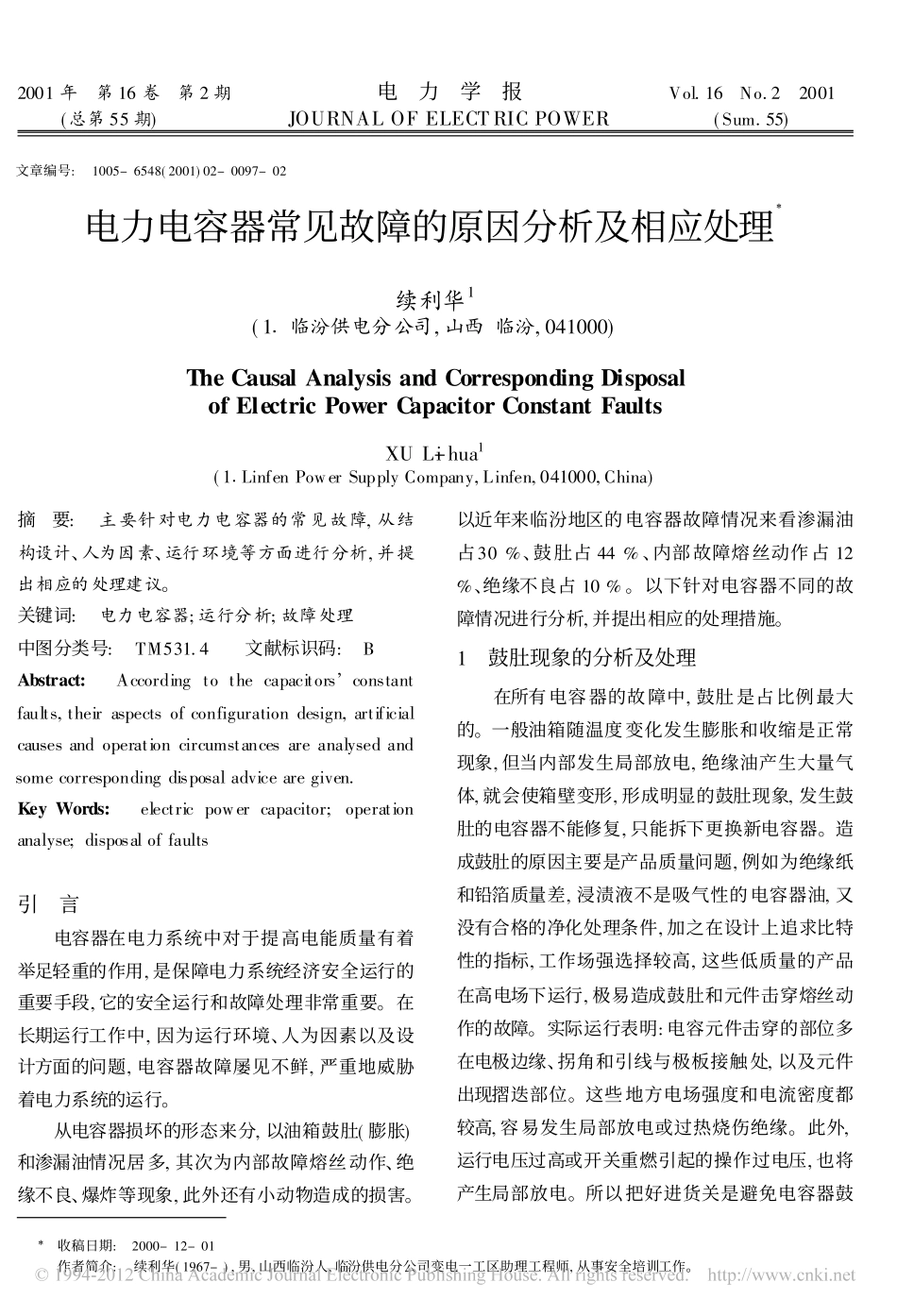

2001年�第16卷�第2期��������电�力�学�报��������Vol.16�No.2�2001(总第55期)�������JOURNALOFELECTRICPOWER�����(Sum.55)文章编号:�1005-6548(2001)02-0097-02电力电容器常见故障的原因分析及相应处理�续利华1(1�临汾供电分公司,山西临汾,041000)TheCausalAnalysisandCorrespondingDisposalofElectricPowerCapacitorConstantFaultsXUL-ihua1(1�LinfenPowerSupplyCompany,Linfen,041000,China)摘�要:�主要针对电力电容器的常见故障,从结构设计、人为因素、运行环境等方面进行分析,并提出相应的处理建议。关键词:�电力电容器;运行分析;故障处理中图分类号:�TM531.4��文献标识码:�BAbstract:�Accordingtothecapacitors�constantfaults,theiraspectsofconfigurationdesign,artificialcausesandoperationcircumstancesareanalysedandsomecorrespondingdisposaladvicearegiven.KeyWords:�electricpowercapacitor;operationanalyse;disposaloffaults引�言电容器在电力系统中对于提高电能质量有着举足轻重的作用,是保障电力系统经济安全运行的重要手段,它的安全运行和故障处理非常重要。在长期运行工作中,因为运行环境、人为因素以及设计方面的问题,电容器故障屡见不鲜,严重地威胁着电力系统的运行。从电容器损坏的形态来分,以油箱鼓肚(膨胀)和渗漏油情况居多,其次为内部故障熔丝动作、绝缘不良、爆炸等现象,此外还有小动物造成的损害。以近年来临汾地区的电容器故障情况来看渗漏油占30%、鼓肚占44%、内部故障熔丝动作占12%、绝缘不良占10%。以下针对电容器不同的故障情况进行分析,并提出相应的处理措施。1�鼓肚现象的分析及处理在所有电容器的故障中,鼓肚是占比例最大的。一般油箱随温度变化发生膨胀和收缩是正常现象,但当内部发生局部放电,绝缘油产生大量气体,就会使箱壁变形,形成明显的鼓肚现象,发生鼓肚的电容器不能修复,只能拆下更换新电容器。造成鼓肚的原因主要是产品质量问题,例如为绝缘纸和铅箔质量差,浸渍液不是吸气性的电容器油,又没有合格的净化处理条件,加之在设计上追求比特性的指标,工作场强选择较高,这些低质量的产品在高电场下运行,极易造成鼓肚和元件击穿熔丝动作的故障。实际运行表明:电容元件击穿的部位多在电极边缘、拐角和引线与极板接触处,以及元件出现摺迭部位。这些地方电场强度和电流密度都较高,容易发生局部放电或过热烧伤绝缘。此外,运行电压过高或开关重燃引起的操作过电压,也将产生局部放电。所以把好进货关是避免电容器鼓�收稿日期:�2000-12-01���作者简介:�续利华(1967-),男,山西临汾人,临汾供电分公司变电一工区助理工程师,从事安全培训工作。肚损坏的根本措施。2�对渗漏油现象的分析及相应处理渗漏油现象主要是密封不严或不牢固造成的,电容器是全密封装置,如密封不严,空气和水分以及杂质都可能进入油箱内部,造成绝缘受损,危害极大,因此电容器是不允许渗漏油的。实际中渗漏部位主要在油箱焊缝和套管处,说明是焊接工艺不良,厂家对密封实验没有严格要求,不是逐台试漏。按一般标准应加热到75�保持2小时试验,在进货时应严格要求厂家进行此项试验。实际中套管渗油的部位主要是根部法兰、帽盖和螺栓等焊口,渗漏的原因有加工工艺问题,还有结构设计和人为的原因。螺栓和帽盖所采用的焊接机械强度差,螺丝紧力稍大就会脱焊;有的变电所用硬母线连接螺杆,使螺栓受力,温度变化时也受应力,很容易将螺杆焊口拉开;另外搬运时直接提套管,以及运输过程的搬运不慎也会使焊缝开裂。针对以上原因分别对厂家和运行检修人员采取措施,加强管理,渗漏问题可以得到解决。轻微渗漏可以用锡和环氧树脂补焊。3�绝缘不良现象的分析及相应处理这类现象是在预防性试验中发现的,基本上有两种情况:a)电容值过高。长期加热电压的寿命试验中,电容值的变化是很小的。电容值的突然增高,只能认为是部分电容元件击穿短路,因为电容器是由多段元件串联组成的,串联段数减少,电容才会增高。如果部分元件发生断线,电容值将会减少。b)另一部分绝缘不良的电容器是介质损失角过大所致。长期运行的电容器介质损失角会略有增加,但是成倍增长却...
