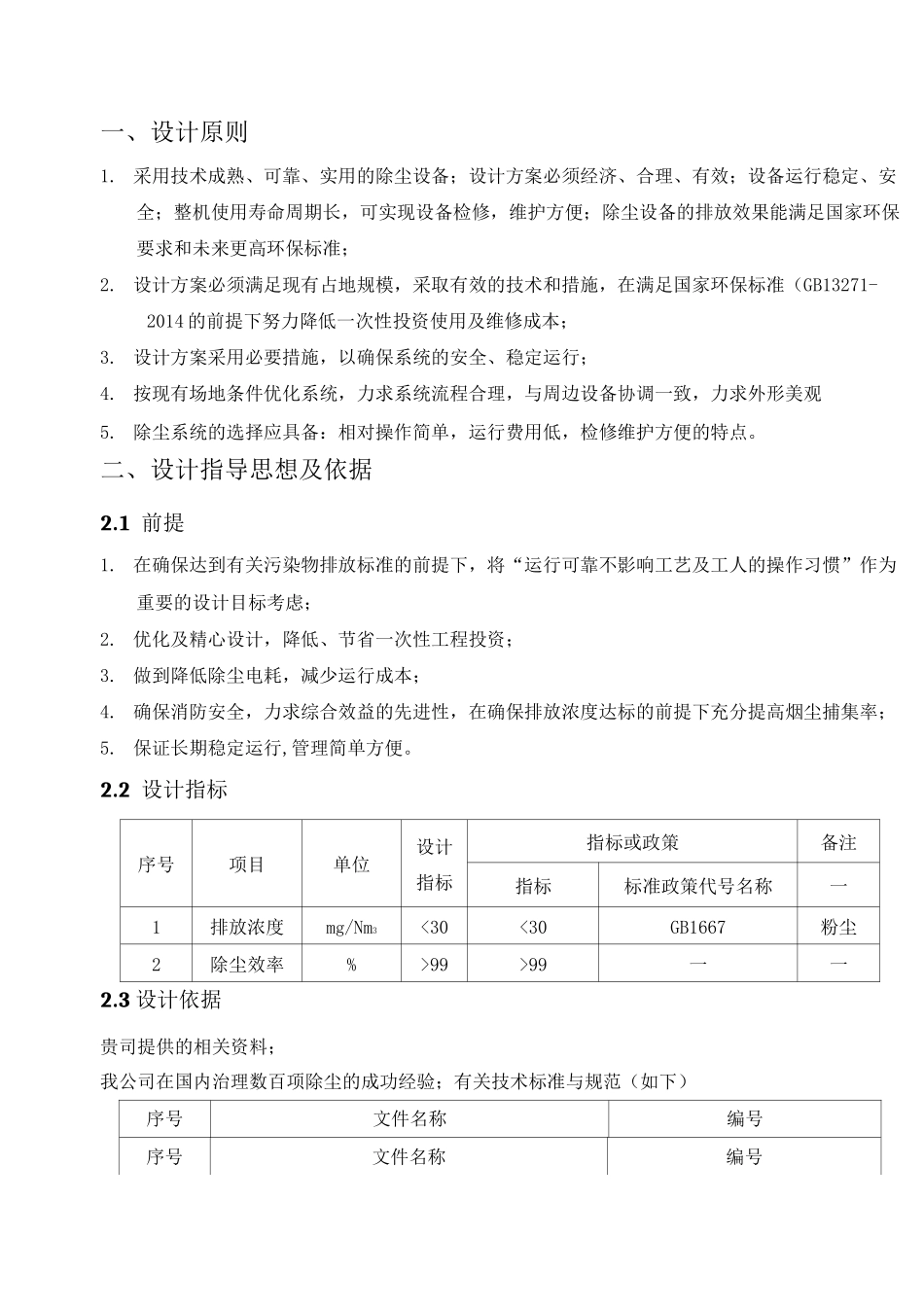

生物质燃料锅炉除尘初步技术方案编制单位：XX编制时间：XX年XX月XX日、设计原则、设计指导思想及依据2.1前提12.2设计指标12.3设计依据12.4关键技术采用2三、系统工艺流程方案简述3.1除尘设计23.2技术选型及可行性分析2四、技术性能参数五、质量保证体系5.1设备设计、制造、测试技术保证及组织措施55.2技术培训55.3供方承诺：55.4生产制造计划5一、设计原则1.采用技术成熟、可靠、实用的除尘设备；设计方案必须经济、合理、有效；设备运行稳定、安全；整机使用寿命周期长，可实现设备检修，维护方便；除尘设备的排放效果能满足国家环保要求和未来更高环保标准；2.设计方案必须满足现有占地规模，采取有效的技术和措施，在满足国家环保标准（GB13271-2014的前提下努力降低一次性投资使用及维修成本；3.设计方案采用必要措施，以确保系统的安全、稳定运行；4.按现有场地条件优化系统，力求系统流程合理，与周边设备协调一致，力求外形美观5.除尘系统的选择应具备：相对操作简单，运行费用低，检修维护方便的特点。二、设计指导思想及依据2.1前提1.在确保达到有关污染物排放标准的前提下，将“运行可靠不影响工艺及工人的操作习惯”作为重要的设计目标考虑；2.优化及精心设计，降低、节省一次性工程投资；3.做到降低除尘电耗，减少运行成本；4.确保消防安全，力求综合效益的先进性，在确保排放浓度达标的前提下充分提高烟尘捕集率；5.保证长期稳定运行,管理简单方便。2.2设计指标序号项目单位设计指标指标或政策备注指标标准政策代号名称一1排放浓度mg/Nm3<30<30GB1667粉尘2除尘效率%>99>99一一2.3设计依据贵司提供的相关资料；我公司在国内治理数百项除尘的成功经验；有关技术标准与规范（如下）序号文件名称编号序号文件名称编号1环境空气质量标准GB3095-19962大气污染物综合排放标准GB13271-20143大气污染物防止技术及应用一4除尘器工程设计手册一5机械设计手册一6钢结构设计手册一7使用环境手册一8工业企业设计卫牛标准GB17055-19979建设工程质量管理条例国务院令279号10建筑地基基础设计规范2.4关键技术采用1.低阻、中温系统:燕杰环保有限公司经过数百项烟尘治理项目成功实践，获得大量参数经验公式；2.逐行清灰脉冲袋式除尘器:除尘器部分结合国外先进设备应用实例技术，清灰效果好,保证长期低阻稳定运行。；3.覆膜布袋：具有过滤精度极高，表面光滑，不会粘附粉尘，易清灰粉尘不会渗透到滤料内部的特性。三、系统工艺流程方案简述3.1除尘设计根据用户提供信息及相关环保技术要求，我公司特向用户推荐：主要由DMC-420逐行喷吹脉冲袋式除尘器组成的烟气治理系统，以确保烟气能够达标排放。工艺流程：锅炉一旋风除尘器一布袋除尘器一风机一水喷淋一烟囱3.2技术选型及可行性分析3.2.1.选型根据如上资料及相关数据，并结合经济性、可行性、安全性、除尘效果等多方面因素考虑，经过科学紧密的计算分析，决定采用专用行喷吹脉冲除尘器对该粉尘进行治理。3.2.2.脉冲除尘器的特点1.采用中部进气结构，较粗的高温颗粒直接落入灰斗，有效保护了滤袋；2.采用逐行喷吹在线清灰，效率高，粉尘清灰彻底，同时有效的降低了设备能耗，滤袋与脉冲阀的疲劳程度也相应降低，成倍地提高了滤袋和阀片的寿命，大量减少了设备运行维护的费用；3.滤袋袋口采用弹簧涨紧结构，拆装方便，具有良好的密封性；4.箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程中以煤油检漏，漏风率很低；5.进、出口风道布置紧凑，气流阻力小。3.2.3设备用途及特点1.对于其它工业粉尘，同样可用本除尘器治理，还可利用本除尘器进行水泥及其它有实用价值的粉尘进行回收；2.处理风量大，负荷适应性强，占地面积小，可根据用户场地情况，因地制宜，灵活地进行安装，置于室内、露天均可；3.管理方便，维修简单。4/7四、技术性能参数设备型号：DMC-420；设备名称：脉冲布袋除尘器；设备形式：底部进风、逐行喷吹清灰名称DMC-160参数处理风量ms/h20000过滤风速m/min0.85过滤面积m2420布袋数量（只）420收尘器阻力Pa<1500进口含尘浓度g/Nm3<100出口含尘浓度mg/Nm3<30收尘器承受负压Pa6000脉冲阀数量（个）35耗气量m3/m...
