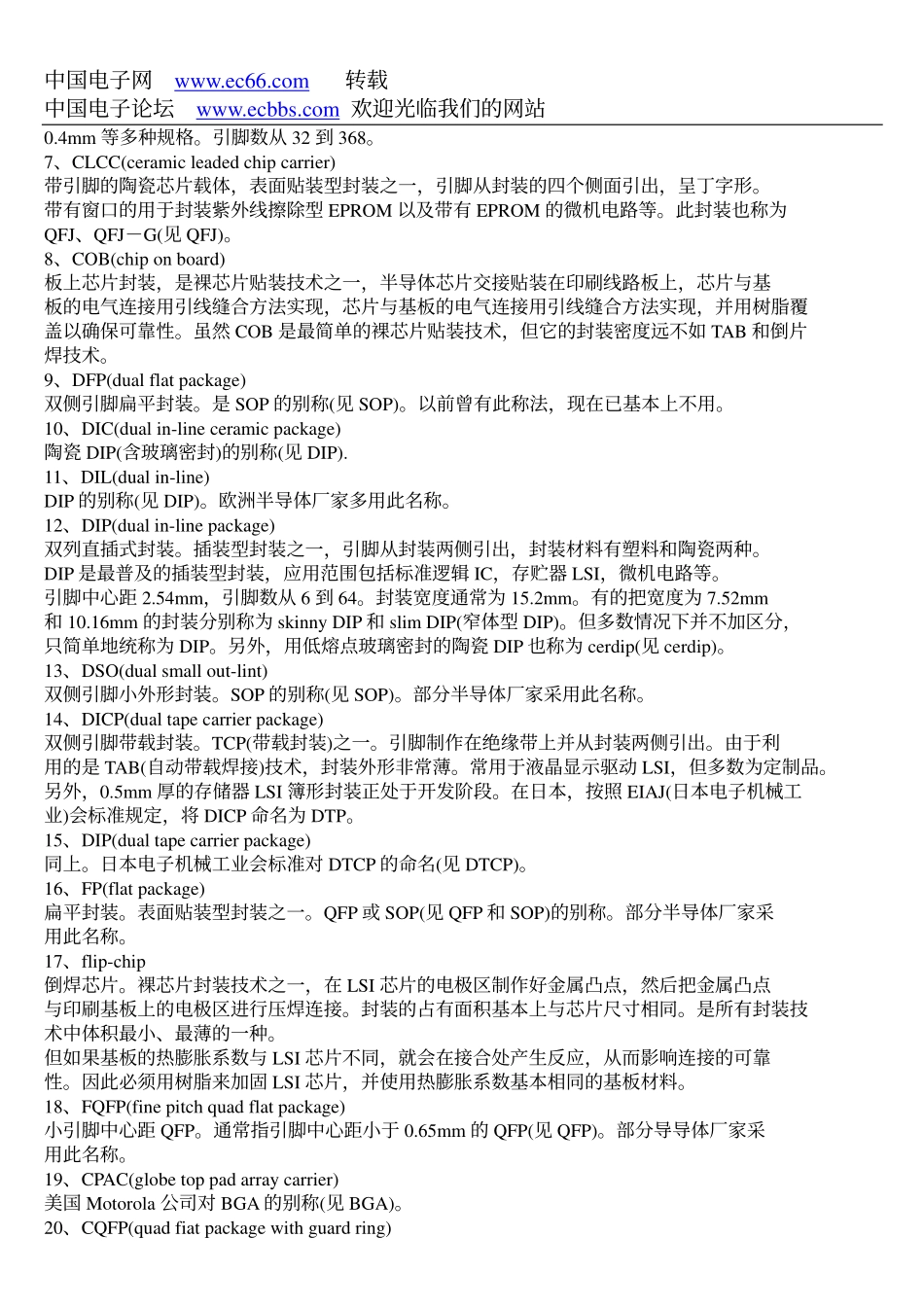

1/6
封装图片大全(高清晰)3_第2页

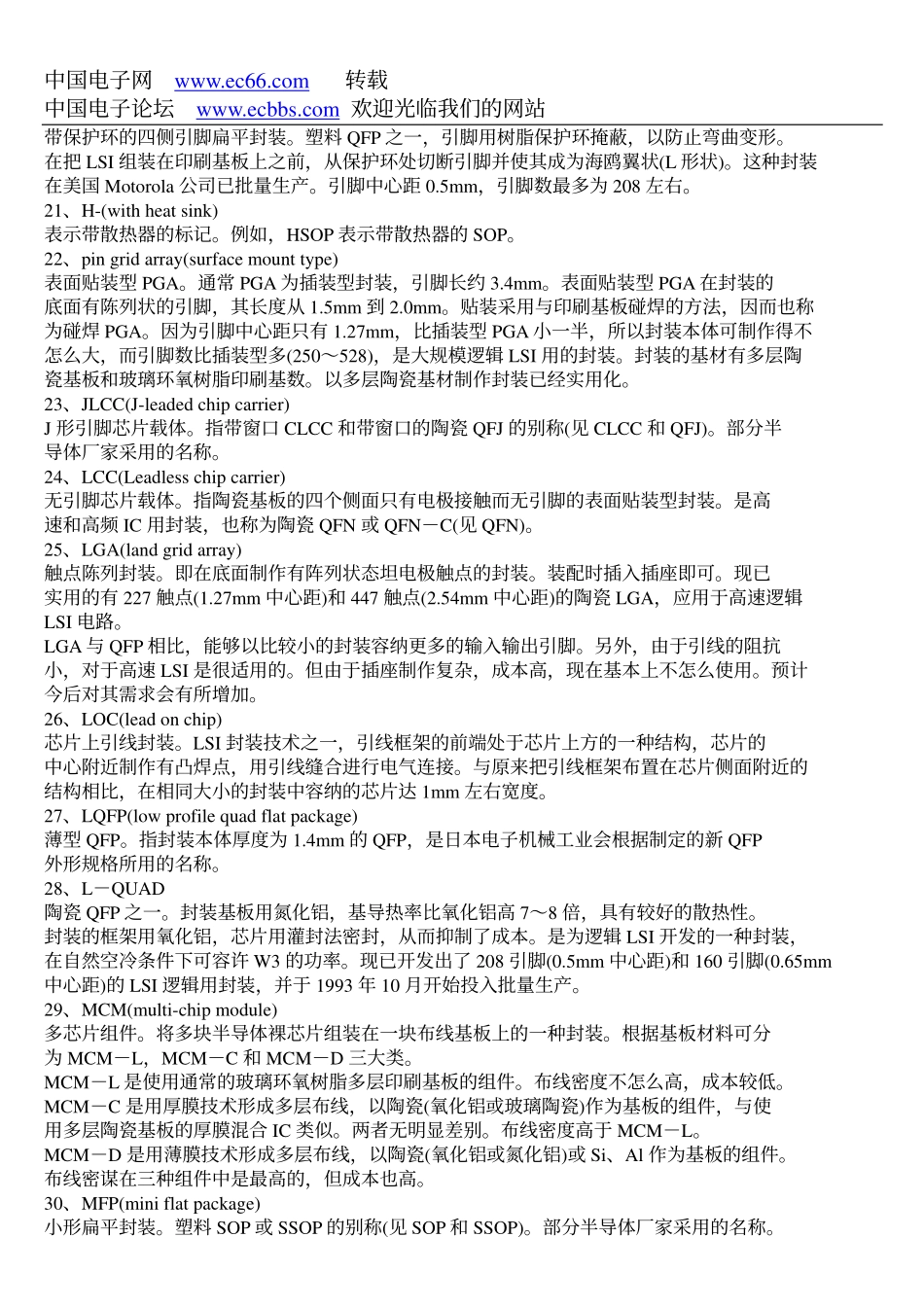

2/6
封装图片大全(高清晰)3_第3页

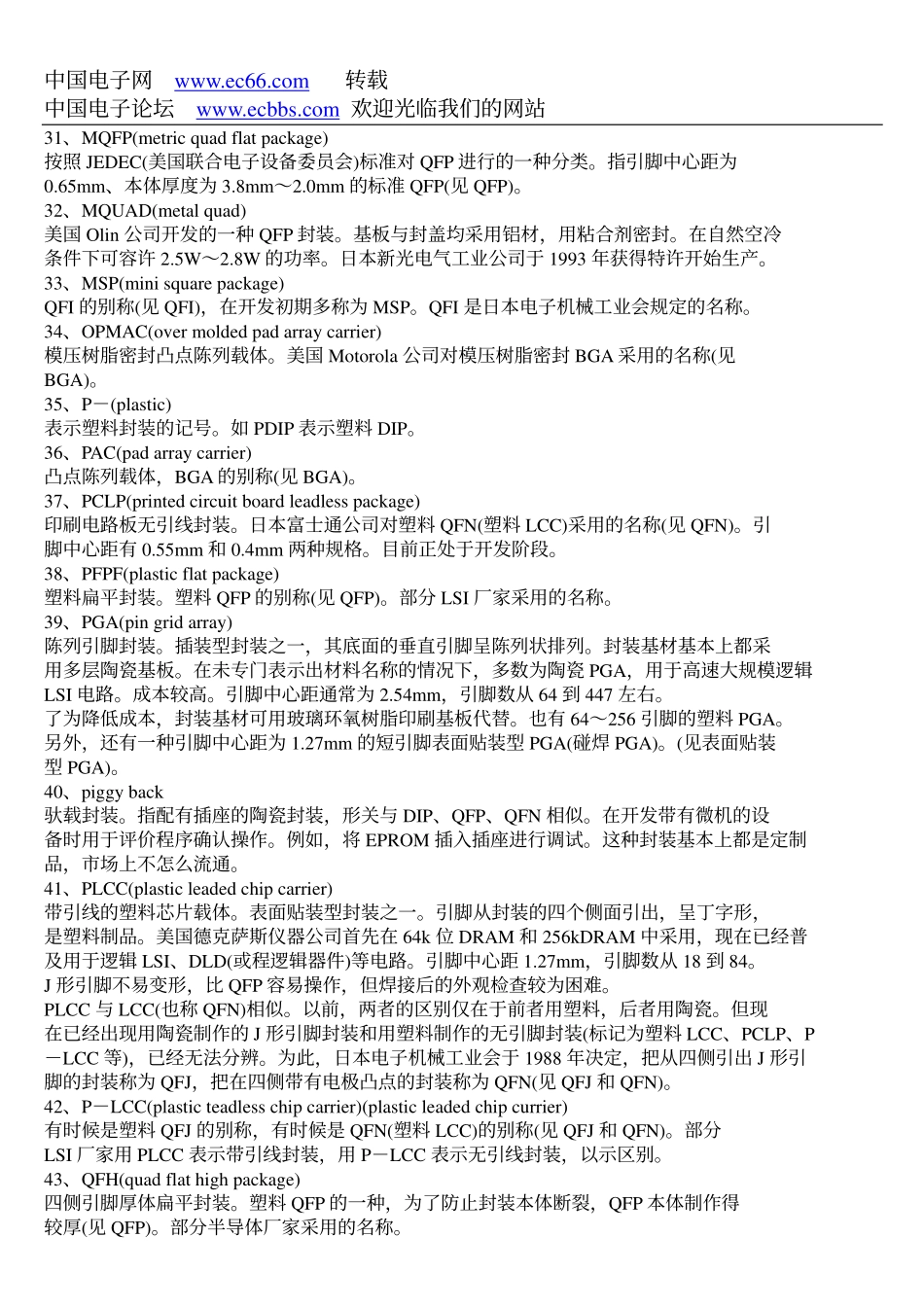

3/6
中国电子网www.ec66.com转载中国电子论坛www.ecbbs.com欢迎光临我们的网站0.4mm等多种规格。引脚数从32到368。7、CLCC(ceramicleadedchipcarrier)带引脚的陶瓷芯片载体,表面贴装型封装之一,引脚从封装的四个侧面引出,呈丁字形。带有窗口的用于封装紫外线擦除型EPROM以及带有EPROM的微机电路等。此封装也称为QFJ、QFJ-G(见QFJ)。8、COB(chiponboard)板上芯片封装,是裸芯片贴装技术之一,半导体芯片交接贴装在印刷线路板上,芯片与基板的电气连接用引线缝合方法实现,芯片与基板的电气连接用引线缝合方法实现,并用树脂覆盖以确保可靠性。虽然COB是最简单的裸芯片贴装技术,但它的封装密度远不如TAB和倒片焊技术。9、DFP(dualflatpackage)双侧引脚扁平封装。是SOP的别称(见SOP)。以前曾有此称法,现在已基本上不用。10、DIC(dualin-lineceramicpackage)陶瓷DIP(含玻璃密封)的别称(见DIP).11、DIL(dualin-line)DIP的别称(见DIP)。欧洲半导体厂家多用此名称。12、DIP(dualin-linepackage)双列直插式封装。插装型封装之一,引脚从封装两侧引出,封装材料有塑料和陶瓷两种。DIP是最普及的插装型封装,应用范围包括标准逻辑IC,存贮器LSI,微机电路等。引脚中心距2.54mm,引脚数从6到64。封装宽度通常为15.2mm。有的把宽度为7.52mm和10.16mm的封装分别称为skinnyDIP和slimDIP(窄体型DIP)。但多数情况下并不加区分,只简单地统称为DIP。另外,用低熔点玻璃密封的陶瓷DIP也称为cerdip(见cerdip)。13、DSO(dualsmallout-lint)双侧引脚小外形封装。SOP的别称(见SOP)。部分半导体厂家采用此名称。14、DICP(dualtapecarrierpackage)双侧引脚带载封装。TCP(带载封装)之一。引脚制作在绝缘带上并从封装两侧引出。由于利用的是TAB(自动带载焊接)技术,封装外形非常薄。常用于液晶显示驱动LSI,但多数为定制品。另外,0.5mm厚的存储器LSI簿形封装正处于开发阶段。在日本,按照EIAJ(日本电子机械工业)会标准规定,将DICP命名为DTP。15、DIP(dualtapecarrierpackage)同上。日本电子机械工业会标准对DTCP的命名(见DTCP)。16、FP(flatpackage)扁平封装。表面贴装型封装之一。QFP或SOP(见QFP和SOP)的别称。部分半导体厂家采用此名称。17、flip-chip倒焊芯片。裸芯片封装技术之一,在LSI芯片的电极区制作好金属凸点,然后把金属凸点与印刷基板上的电极区进行压焊连接。封装的占有面积基本上与芯片尺寸相同。是所有封装技术中体积最小、最薄的一种。但如果基板的热膨胀系数与LSI芯片不同,就会在接合处产生反应,从而影响连接的可靠性。因此必须用树脂来加固LSI芯片,并使用热膨胀系数基本相同的基板材料。18、FQFP(finepitchquadflatpackage)小引脚中心距QFP。通常指引脚中心距小于0.65mm的QFP(见QFP)。部分导导体厂家采用此名称。19、CPAC(globetoppadarraycarrier)美国Motorola公司对BGA的别称(见BGA)。20、CQFP(quadfiatpackagewithguardring)中国电子网www.ec66.com转载中国电子论坛www.ecbbs.com欢迎光临我们的网站带保护环的四侧引脚扁平封装。塑料QFP之一,引脚用树脂保护环掩蔽,以防止弯曲变形。在把LSI组装在印刷基板上之前,从保护环处切断引脚并使其成为海鸥翼状(L形状)。这种封装在美国Motorola公司已批量生产。引脚中心距0.5mm,引脚数最多为208左右。21、H-(withheatsink)表示带散热器的标记。例如,HSOP表示带散热器的SOP。22、pingridarray(surfacemounttype)表面贴装型PGA。通常PGA为插装型封装,引脚长约3.4mm。表面贴装型PGA在封装的底面有陈列状的引脚,其长度从1.5mm到2.0mm。贴装采用与印刷基板碰焊的方法,因而也称为碰焊PGA。因为引脚中心距只有1.27mm,比插装型PGA小一半,所以封装本体可制作得不怎么大,而引脚数比插装型多(250~528),是大规模逻辑LSI用的封装。封装的基材有多层陶瓷基板和玻璃环氧树脂印刷基数。以多层陶瓷基材制作封装已经实用化。23、JLCC(J-leadedchipcarrier)J形引脚芯片载体。指带窗口CLCC和带窗口的陶瓷QFJ的别称(见CLCC和QFJ)。部分半导体厂家采用的名称。24、LCC(Leadlesschipcarrier)无引脚芯片载体。指陶瓷基板的四个侧面只有电极接触而无引...
