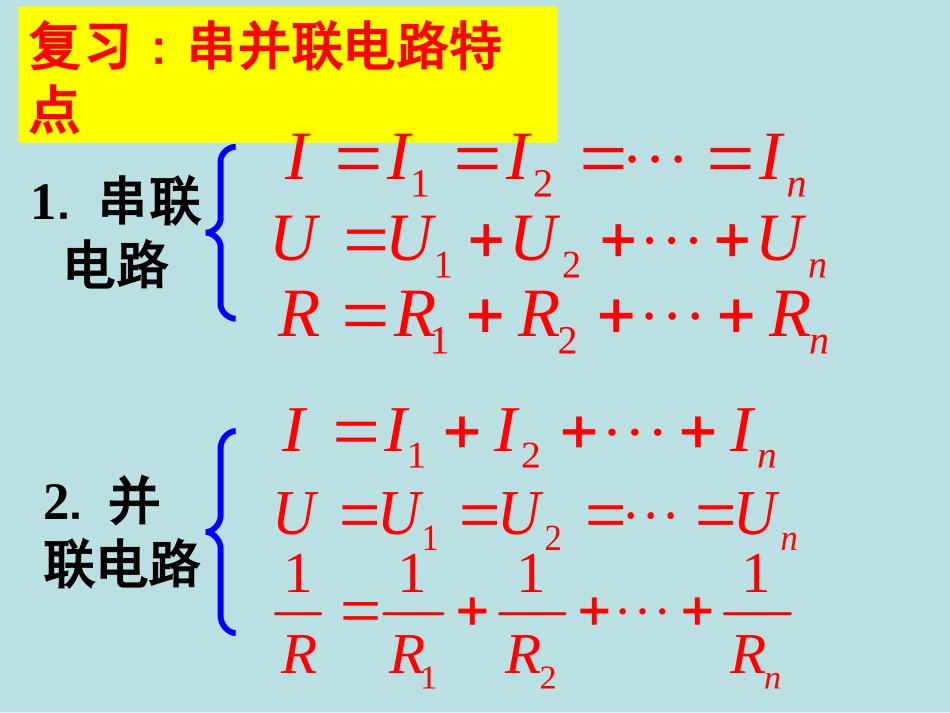

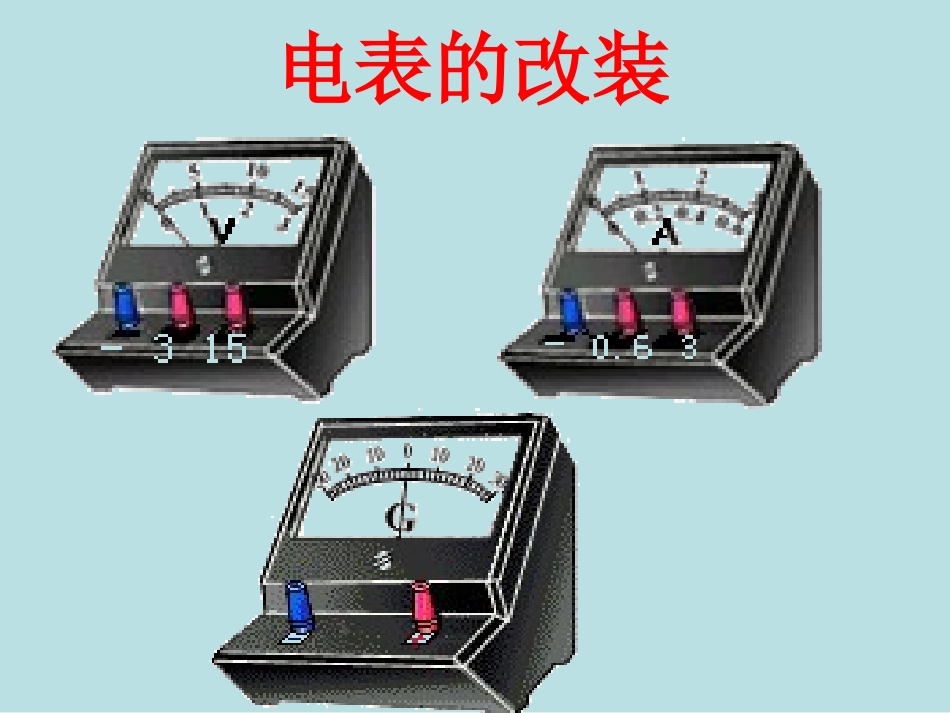

第二章恒定电流桃源三中颜金安2.4.2电表的改装复习:串并联电路特点1.串联电路12nRRRR121111nRRRR2.并联电路12nIIII12nUUUU12nIIII12nUUUU电表的改装gggUIR2.主要参数①内阻:电流计内阻Rg②量程:满偏电流Ig③满偏电压Ug3.符号：G1、作用:测量微小电流和电压0123mA五、电流计(表头)六、电压表例1.有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻?改装后的电压表内阻多大?IgRgRVU在表头串联一个阻值较大的电阻R=2.97kΩRv=3.0kΩUgURU六、电压表IgRgRVU在表头串联一个阻值较大的电阻UgURUgggIRIURggRIUgRnR)1(ggRUU)1(例2.有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻?改装后的电流表内阻多大?UIRgIgIRRAUI七、电流表在表头上并联一个阻值较小的电阻R=0.050ΩRA=0.050ΩAUI七、电流表在表头上并联一个阻值较小的电阻RIIRIggg)(gggRIIIR1nRRgUIRgIgIRR1、若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为2、若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为gRnR)1(1nRRg小结:电压表和电流表的改装15、用同一个小量程电流表G分别改装成电流表A、电压表V，则G、A、V的内电阻RG、RA、RV之间的关系为()A．RG
