基础工程7基坑工程分析课件VIP免费

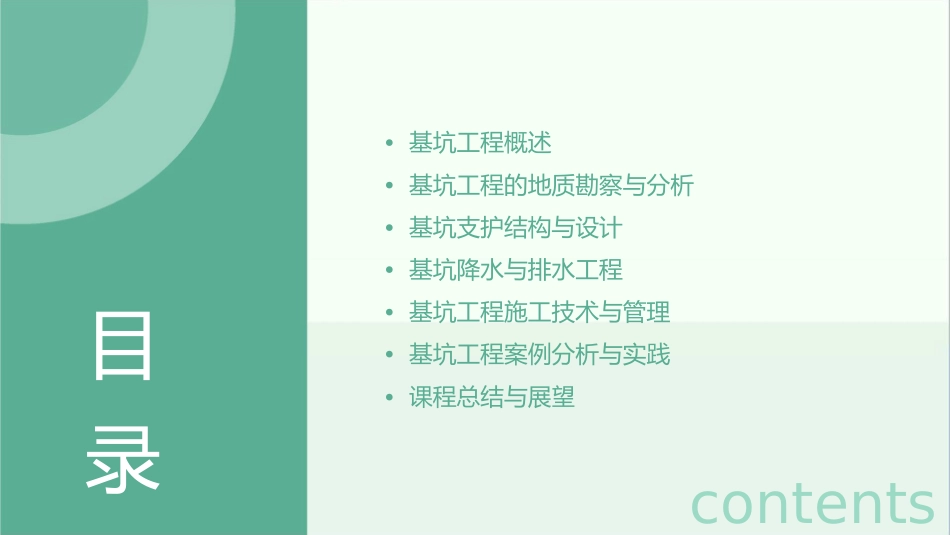

基础工程7：基坑工程分析课件•基坑工程概述•基坑工程的地质勘察与分析•基坑支护结构与设计•基坑降水与排水工程•基坑工程施工技术与管理•基坑工程案例分析与实践•课程总结与展望目录contents01基坑工程概述基坑工程的定义与分类01020304•按支护结构形式分：放坡开挖、钢板桩支护、内支撑支护、土钉墙支护、锚杆支护等。定义：基坑工程是指为建造地下建筑物或设施而进行的土体开挖和支护结构的施工过程。分类•按开挖深度分：浅基坑（小于5m）、深基坑（大于等于5m）。基坑工程的重要性确保地下空间安全利用基坑工程是地下空间开发的基础，确保基坑稳定对于地下建筑物的安全至关重要。控制地面沉降基坑开挖可能导致地面沉降，影响周边建筑物和设施的安全，因此基坑工程需严格控制沉降。保护地下管线基坑开挖过程中可能遇到地下管线，基坑工程需确保管线不受损坏，保障城市基础设施正常运行。基坑工程的设计与施工原则设计原则•安全可靠：确保支护结构具有足够的强度和稳定性，防止基坑坍塌、滑坡等事故。•经济合理：在满足安全要求的前提下，尽量降低工程造价，提高经济效益。基坑工程的设计与施工原则•环保节能：减少土方开挖，降低对周边环境的影响，采用绿色施工技术。基坑工程的设计与施工原则•分层分段开挖：遵循“分层开挖，分层支护”的原则，确保每层开挖深度不超过支护结构的允许值。施工原则•动态设计：根据现场地质条件和施工监测数据，及时调整设计方案，保证施工的顺利进行。•信息化施工：采用信息化技术对施工过程进行实时监测和预警，确保施工安全。02基坑工程的地质勘察与分析地质勘察的目的与内容目的明确基坑工程的地质条件，为基坑设计、施工提供可靠的地质依据，确保工程的安全性和经济性。内容包括地形地貌、地层岩性、地质构造、水文地质条件、不良地质现象等方面的勘察。地质勘察方法01020304文献调查地球物理勘探工程地质钻探现场试验收集区域地质、水文地质等相关资料，了解场地的基本地质情况。利用电法、磁法、重力法等地球物理方法，间接推断地下的岩性、构造等信息。通过钻探获取岩心、岩屑等实物资料，直接揭示地下地质情况。进行原位测试，如标准贯入试验、静力触探试验等，获取地基土的物理力学性质。地质勘察结果分析与应用地层剖面绘制工程地质评价根据钻探资料，绘制地层剖面图，直观展示场地地层分布情况。分析地基土的物理力学性质、变形特性、渗透性等，评价地基的稳定性和适宜性。基坑支护设计参数确定不良地质现象防治建议依据地质勘察结果，确定基坑支护结构的设计参数，如支护类型、嵌入深度等。针对场地存在的不良地质现象，如滑坡、泥石流等，提出相应的防治建议，确保基坑工程的安全施工。03基坑支护结构与设计基坑支护结构的类型与特点重力式挡墙桩锚结构土钉墙利用自身重力抵抗土体侧压力的支护结构，适用于浅基坑，施工简便，成本低。由支护桩和锚杆组成，支护桩抵挡土体侧压力，锚杆提供抗力，适用于较深基坑。由钢筋混凝土土钉和土体构成，土钉通过摩擦力将土体侧压力传至稳定土层，适用于地下水位以上或经降水处理的黏性土、粉土和杂填土。支护结构的设计原则安全可靠施工便利支护结构应能够安全可靠地承受施工过程中的各种荷载，保证基坑的稳定。支护结构的设计应考虑施工的便利性，减少施工难度，提高施工效率。经济合理环保节能在满足安全要求的前提下，尽量降低支护结构的造价，提高工程的经济效益。支护结构的设计应符合环保节能的要求，减少对环境的影响，降低能耗。支护结构的稳定性分析地下水影响分析考虑地下水位变化对土体强度和支护结构稳定性的影响，采取相应措施降低地下水对基坑稳定性的影响。土压力分析通过对基坑内外土体的压力分布进行计算，确定支护结构所受的土压力。结构稳定性验算根据支护结构的类型和特点，采用相应的计算方法对支护结构的稳定性进行验算，确保支护结构在施工过程中的稳定性。04基坑降水与排水工程基坑降水的目的与方法01目的：确保基坑工程施工的顺利进行，防止地下水渗入导致基坑壁失稳，确保工程安全。02降水作业可以降低基坑内的地下水位，从而减少土的含水量，增加基...
