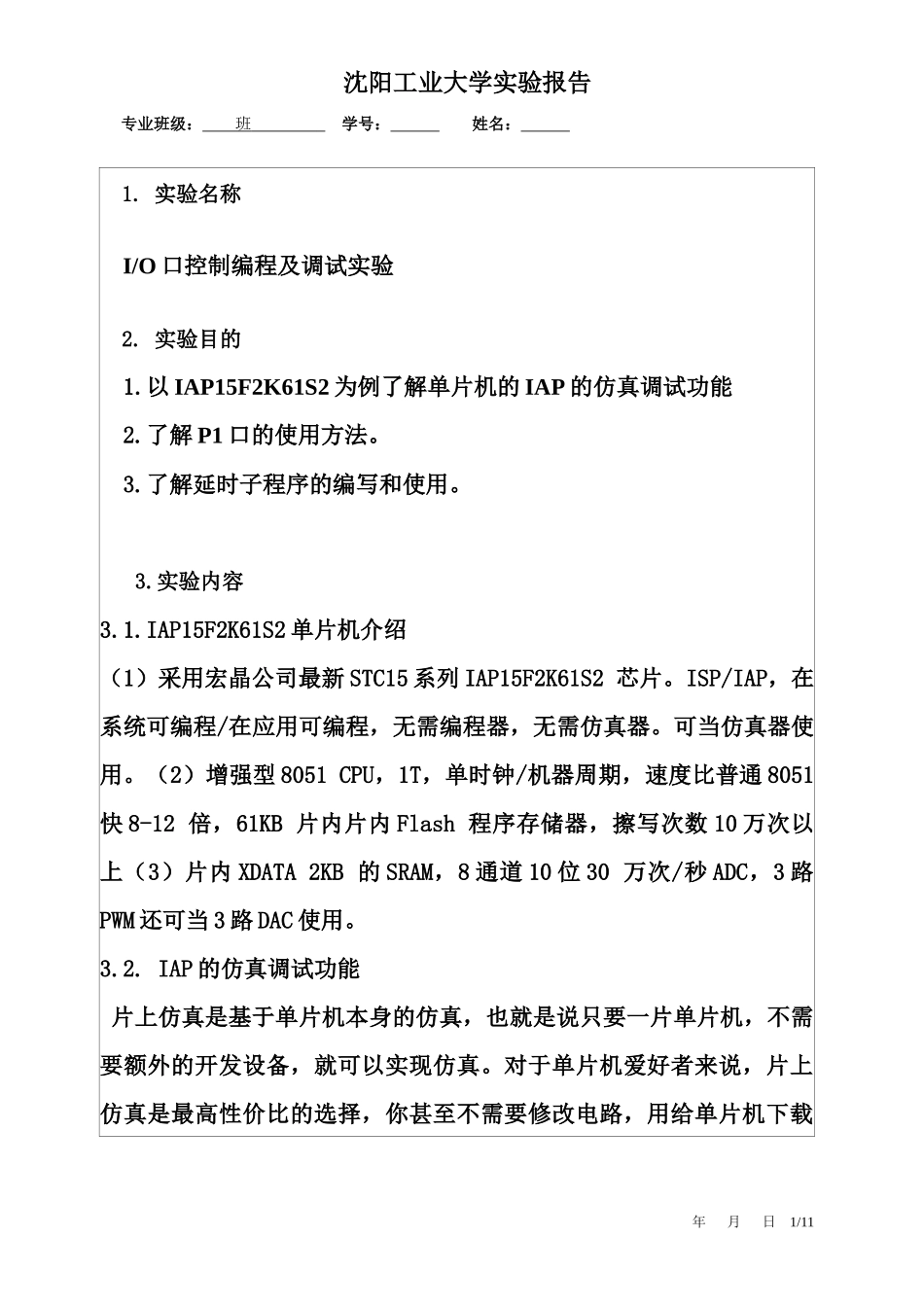

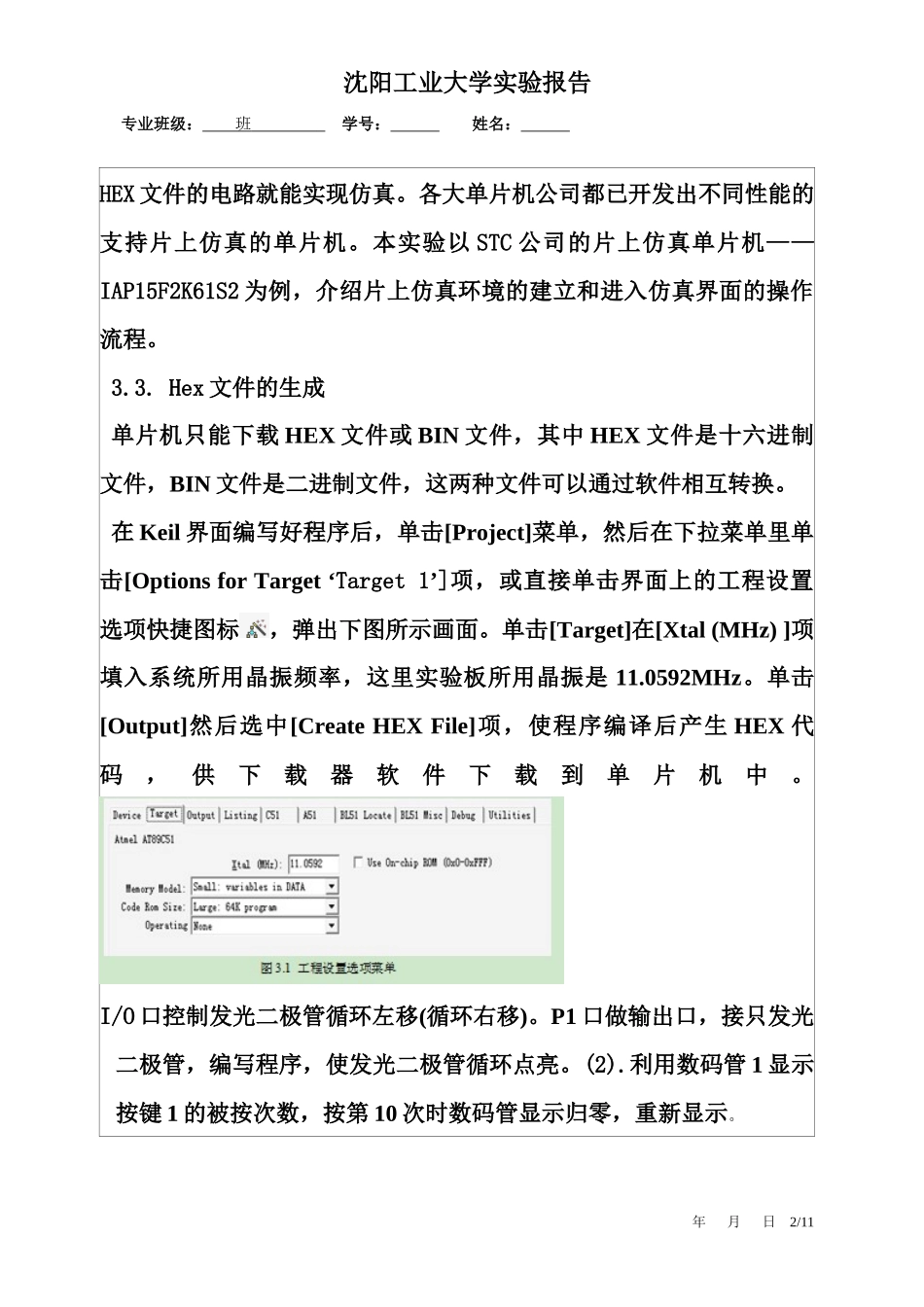

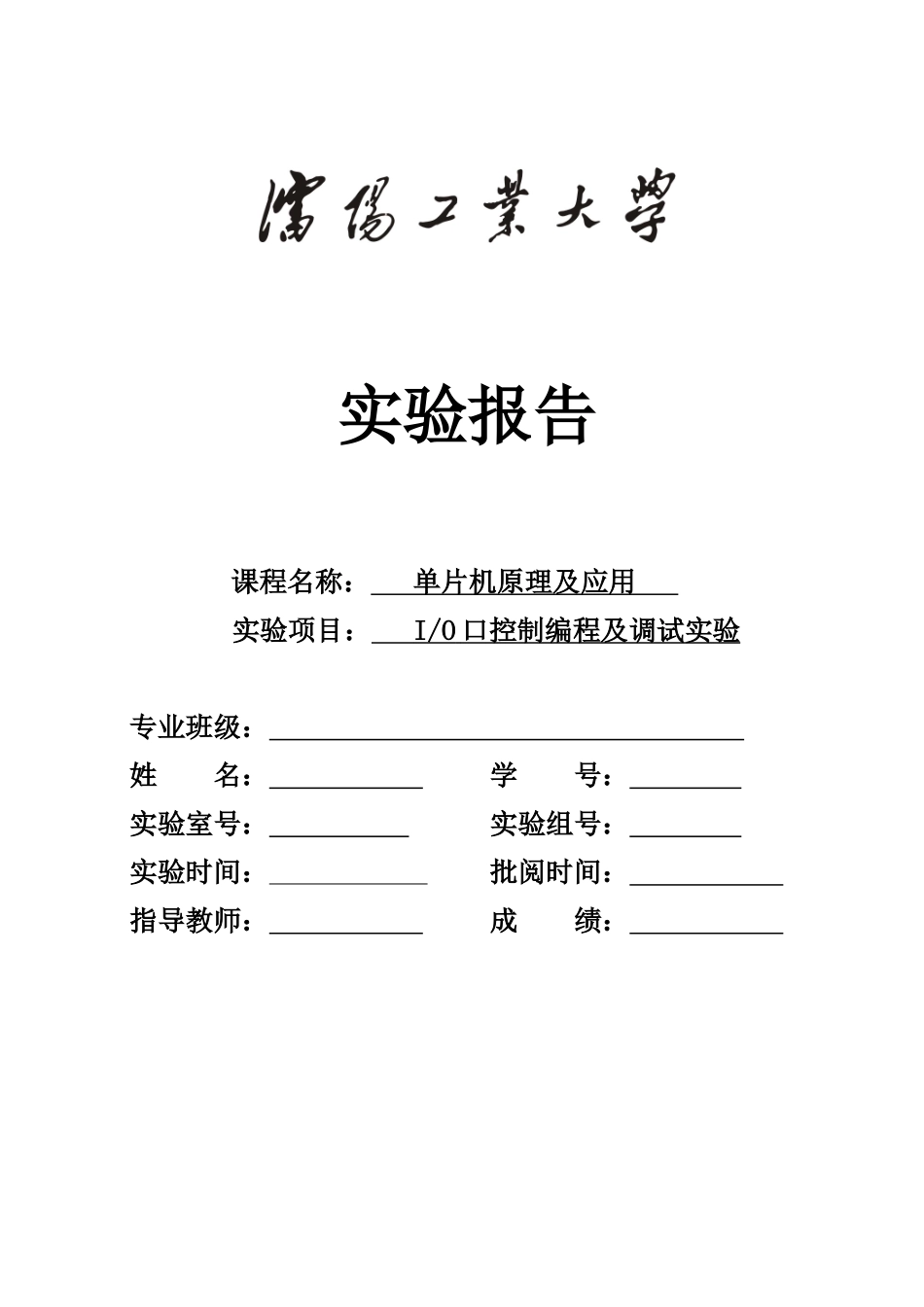

实验报告课程名称：单片机原理及应用实验项目：I/O口控制编程及调试实验专业班级：姓名：学号：实验室号：实验组号：实验时间：批阅时间：指导教师：成绩：沈阳工业大学实验报告专业班级：班学号：姓名：1.实验名称I/O口控制编程及调试实验2.实验目的1.以IAP15F2K61S2为例了解单片机的IAP的仿真调试功能2.了解P1口的使用方法。3.了解延时子程序的编写和使用。3.实验内容3.1.IAP15F2K61S2单片机介绍（1）采用宏晶公司最新STC15系列IAP15F2K61S2芯片。ISP/IAP，在系统可编程/在应用可编程，无需编程器，无需仿真器。可当仿真器使用。（2）增强型8051CPU，1T，单时钟/机器周期，速度比普通8051快8-12倍，61KB片内片内Flash程序存储器，擦写次数10万次以上（3）片内XDATA2KB的SRAM，8通道10位30万次/秒ADC，3路PWM还可当3路DAC使用。3.2.IAP的仿真调试功能片上仿真是基于单片机本身的仿真，也就是说只要一片单片机，不需要额外的开发设备，就可以实现仿真。对于单片机爱好者来说，片上仿真是最高性价比的选择，你甚至不需要修改电路，用给单片机下载年月日1/11沈阳工业大学实验报告专业班级：班学号：姓名：HEX文件的电路就能实现仿真。各大单片机公司都已开发出不同性能的支持片上仿真的单片机。本实验以STC公司的片上仿真单片机——IAP15F2K61S2为例，介绍片上仿真环境的建立和进入仿真界面的操作流程。3.3.Hex文件的生成单片机只能下载HEX文件或BIN文件，其中HEX文件是十六进制文件，BIN文件是二进制文件，这两种文件可以通过软件相互转换。在Keil界面编写好程序后，单击[Project]菜单，然后在下拉菜单里单击[OptionsforTarget‘Target1’]项，或直接单击界面上的工程设置选项快捷图标，弹出下图所示画面。单击[Target]在[Xtal(MHz)]项填入系统所用晶振频率，这里实验板所用晶振是11.0592MHz。单击[Output]然后选中[CreateHEXFile]项，使程序编译后产生HEX代码，供下载器软件下载到单片机中。I/O口控制发光二极管循环左移(循环右移)。P1口做输出口，接只发光二极管，编写程序，使发光二极管循环点亮。(2).利用数码管1显示按键1的被按次数，按第10次时数码管显示归零，重新显示。年月日2/11沈阳工业大学实验报告专业班级：班学号：姓名：4.实验步骤或程序4.1.IAP15F2K61S2与PC机连接（1）安装CH430驱动，在驱动文件夹下找到CH430的驱动，双击图标安装，也可以在硬件管理器中虚拟串口中，更新驱动安装。（2）通过USB电缆连接实验板和计算机，图示如下：4.2.新建仿真环境第一步，打开STC-ISP(V6.80)软件第二步，选择“Keil仿真设置”页面，点击“添加MCU型号到Keil中”，在出现的如下的目录选择窗口中，定位到Keil的安装目录(一般可能为“C:\Keil\”)，“确定”后出现下图中右边所示的提示信息，表示安装成功。第三步，新程序的建立与编译仿真：年月日3/11沈阳工业大学实验报告专业班级：班学号：姓名：在keil中建立一个新工程单击[Project]菜单中的[NewProject…]选项，选择工程要保存的路径，输入工程文件名，单击保存。工程建立后，此工程后缀为”.uv3”。新建项目后，便会有“STCMCUDatabase”的选择项.然后从列表中选择响应的MCU型号（目前STC支持仿真的型号只有STC15F2K60S2），所以我们在此选择“STC15F2K60S2”的型号，点击“确定”完成选择.选择菜单[File]菜单中的[New]菜单项，或单击图标，新建汇编文件，点击保存按钮，给出文件所要保存的位置，输入文件名，单击保存。文件保存后后缀为”.asm”。选择界面左端的”ProjectWorkspace”中，”Target”下的”SourceGroup1”文件夹，单击鼠标右键选择”AddFilestoGroup‘SourceGroup1’”，将”.asm”文件添加到工程中。选择菜单中的编译图标，将工程进行编译，检查程序中的错误，若有错误，将错误修改后，重新编译，直至没有错误为止。接着在”Target”上单击鼠标右键选择“optionsforTarget‘Target1’”进入到项目的设置页面，选择“Debug”设置页，第2步选择右侧的硬件仿真“Use…”，第3步，在仿真驱动下拉列表中选择“STCMonitor-51Driver”项，然后点击“Settings”按钮，进入下面的设置画面，对串口的端口号和波特率进行...
