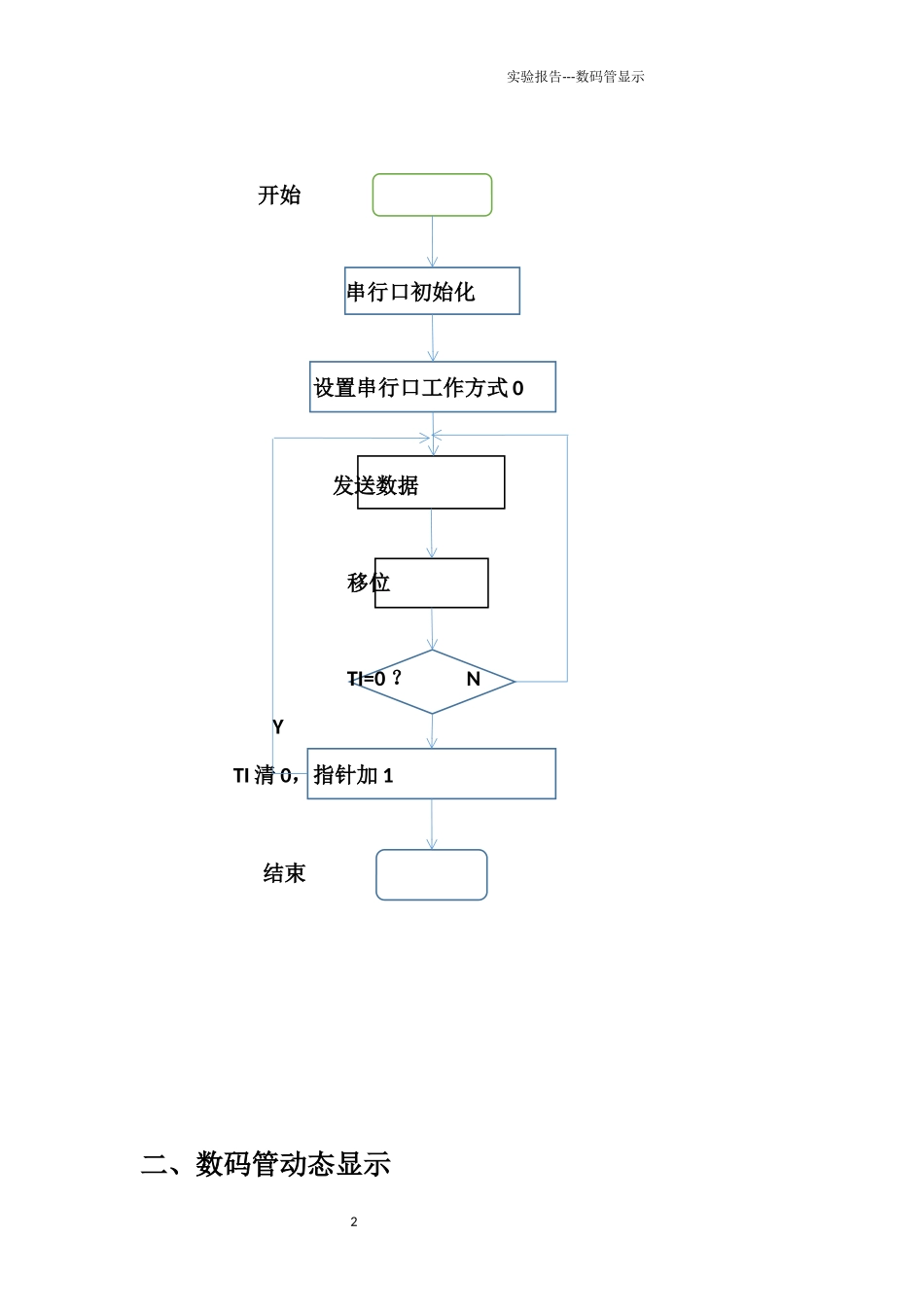

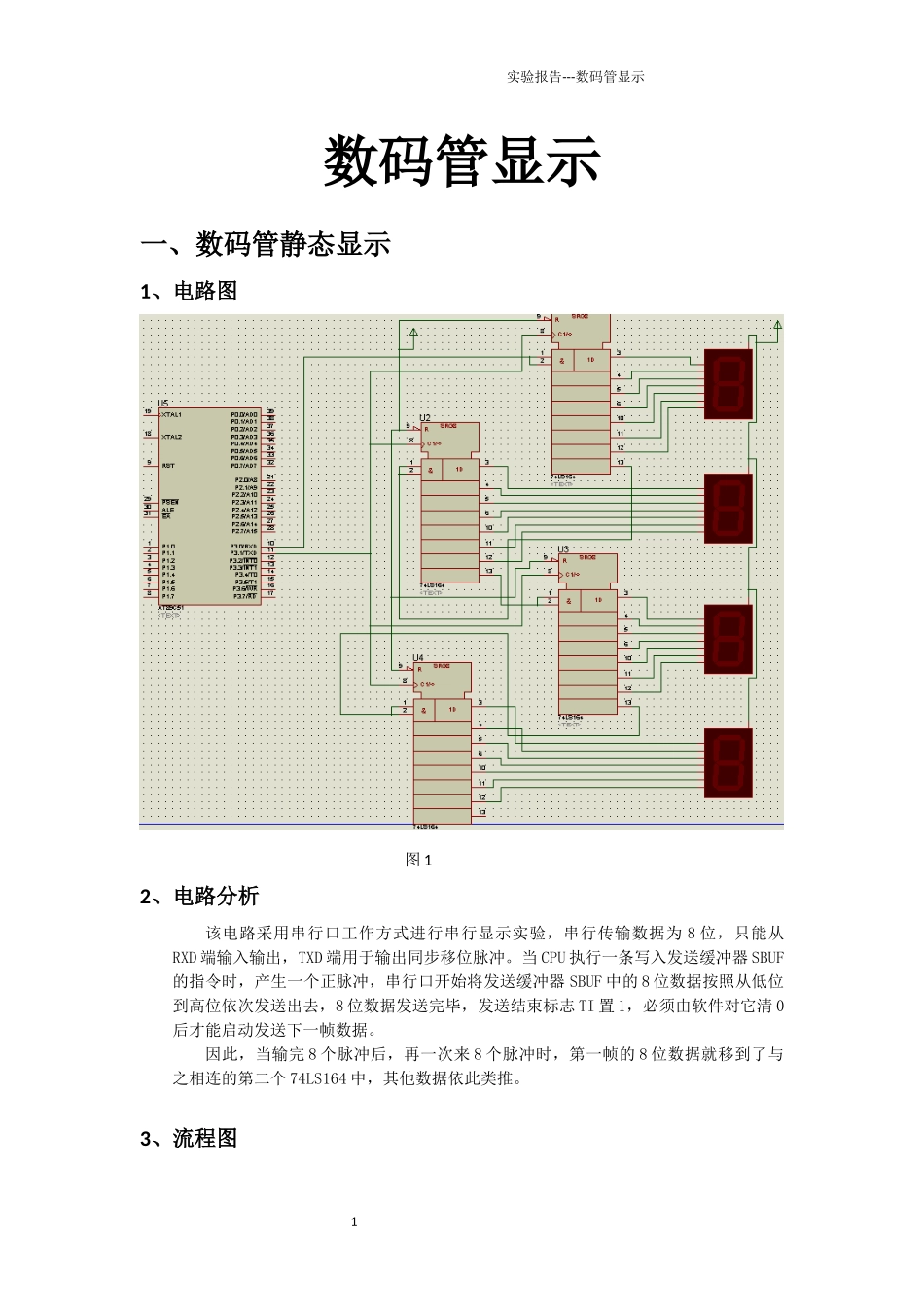

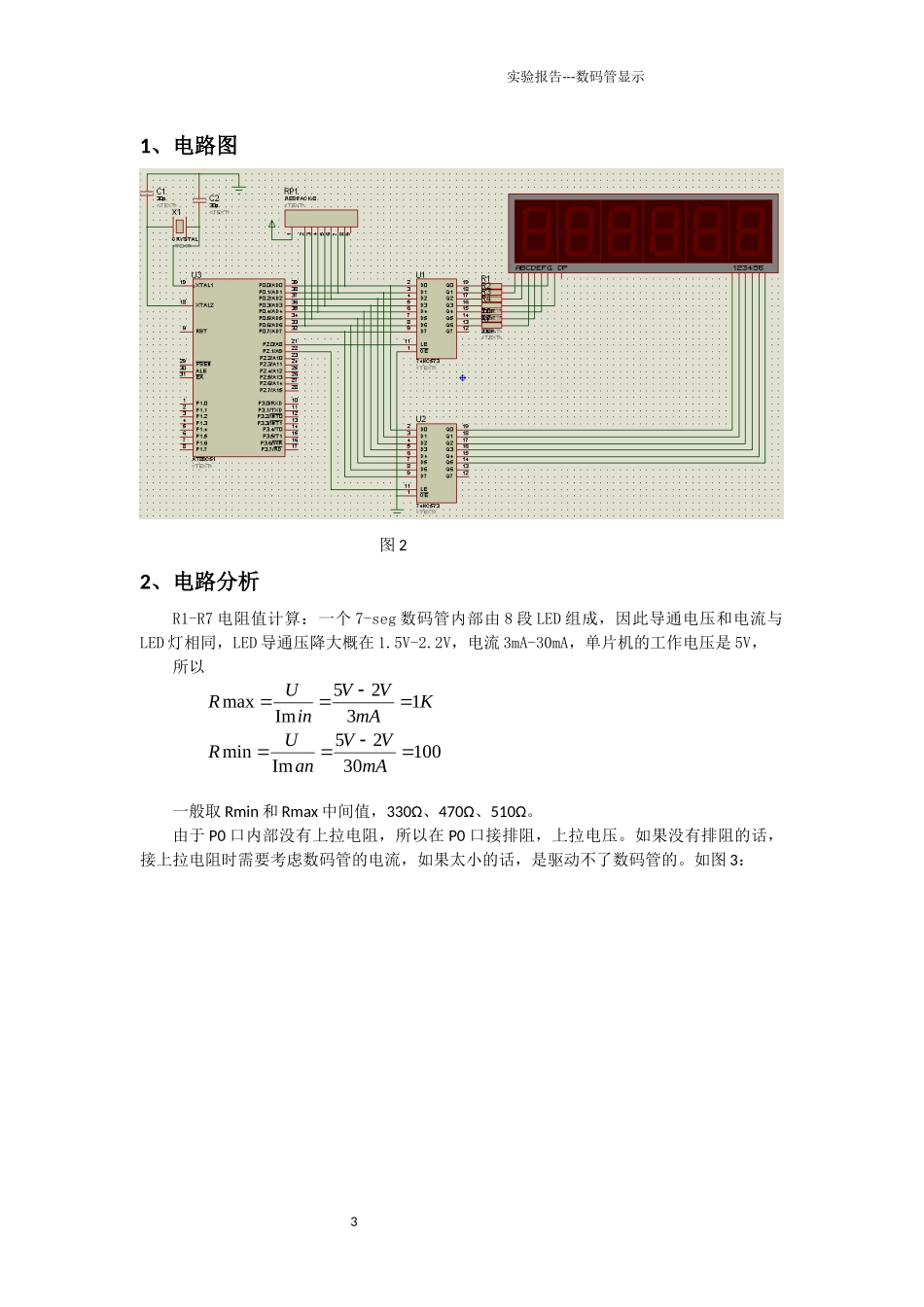

1实验报告---数码管显示数码管显示一、数码管静态显示1、电路图图12、电路分析该电路采用串行口工作方式进行串行显示实验，串行传输数据为8位，只能从RXD端输入输出，TXD端用于输出同步移位脉冲。当CPU执行一条写入发送缓冲器SBUF的指令时，产生一个正脉冲，串行口开始将发送缓冲器SBUF中的8位数据按照从低位到高位依次发送出去，8位数据发送完毕，发送结束标志TI置1，必须由软件对它清0后才能启动发送下一帧数据。因此，当输完8个脉冲后，再一次来8个脉冲时，第一帧的8位数据就移到了与之相连的第二个74LS164中，其他数据依此类推。3、流程图2实验报告---数码管显示开始串行口初始化设置串行口工作方式0发送数据移位TI=0？NYTI清0，指针加1结束二、数码管动态显示3实验报告---数码管显示1、电路图图22、电路分析R1-R7电阻值计算：一个7-seg数码管内部由8段LED组成，因此导通电压和电流与LED灯相同，LED导通压降大概在1.5V-2.2V，电流3mA-30mA，单片机的工作电压是5V，所以1003025Immin1325ImmaxmAVVanURKmAVVinUR一般取Rmin和Rmax中间值，330Ω、470Ω、510Ω。由于P0口内部没有上拉电阻，所以在P0口接排阻，上拉电压。如果没有排阻的话，接上拉电阻时需要考虑数码管的电流，如果太小的话，是驱动不了数码管的。如图3：4实验报告---数码管显示发现电流大于5mA时，数码管才能亮，与前面电流最小3mA不符，因此计算数码管电流时使其在10mA-20mA之间，确保能驱动数码管亮。两个74HC573实现对六位数码管的段选和位选，控制端为LE(第11脚)。3、思路分析先使第一个573输出同步，把数据送入573中，然后锁存，第二个573输出同步，打开第一个数码管，这样就把第一个数显示在了第一个数码管上，然后以此类推，把数据送到相应的数码管上显示，进行短暂的延时，在频率快的时候，人的眼睛看的是数码管一直在显示，实际上是以特别快的频率在闪烁。（必须进行一个短暂的延时，延时时间可根据实际情况调整。如果没有延时的话，数码管上的电流在瞬间是达不到LED的导通电流，所以数码管不会显示，经过proteus仿真实验论证确实如此。）4、动态显示流程图开始初始化段选573打开，位选573锁存，送入显示的数据段选573锁存，位选573打开，送入数据选择数码管延时5实验报告---数码管显示结束5、实验总结在用proteus仿真用573搭载电路的动态数码管显示时，有的数字显示不出来，但是在低频的时候会显示出来，然后频率逐渐变快，数字就没有了，比如：要求六位数码管以次显示123456，结果显示的是12346,5是显示不出来的，经过多次调试，发现一般只能显示出来偶数。附：74LS164引脚图及功能介绍引脚图功能图74LS164为TTL单向8位移位寄存器，可实现串行输入，并行输出。其中A、B（第1、2脚）为串行数据输入端，2个引脚按逻辑与运算规律输入信号，共一个输入信号时可以并接。T（第8脚）为时钟输入端，可连接到串行口的TXD端。每一个时钟信号的上升沿加到T端时，移位寄存器移一位，8个时钟脉冲过后，8位二进制数全部移入74LS164中。R（第9脚）为复位端，当R=0时，复位；R=1时，允许脉冲。功能表6实验报告---数码管显示74HC573脚图及功能介绍SL74HC573跟LS/AL573的管脚一样。器件的输入是和标准CMOS输出兼容的；加上拉电阻，他们能和LS/ALSTTL输出兼容。当锁存使能端为高时，这些器件的锁存对于数据是透明的（也就是说输出同7实验报告---数码管显示步）。当锁存使能变低时，符合建立时间和保持时间的数据会被锁存。输出能直接接到CMOS，NMOS和TTL接口上操作电压范围：2.0V~6.0V低输入电流：1.0uACMOS器件的高噪声抵抗特性.
