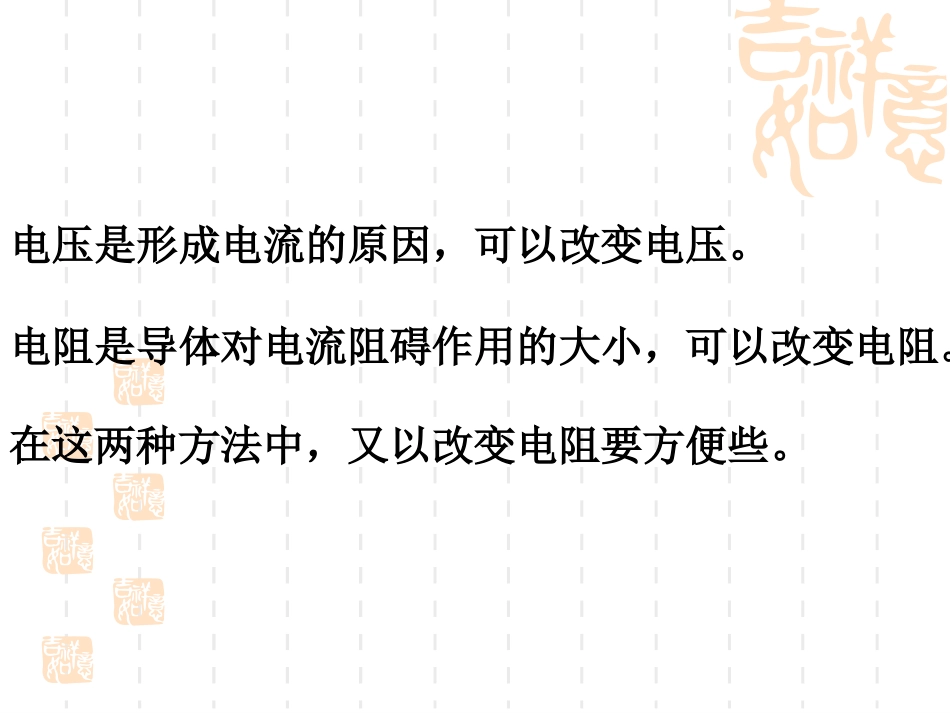

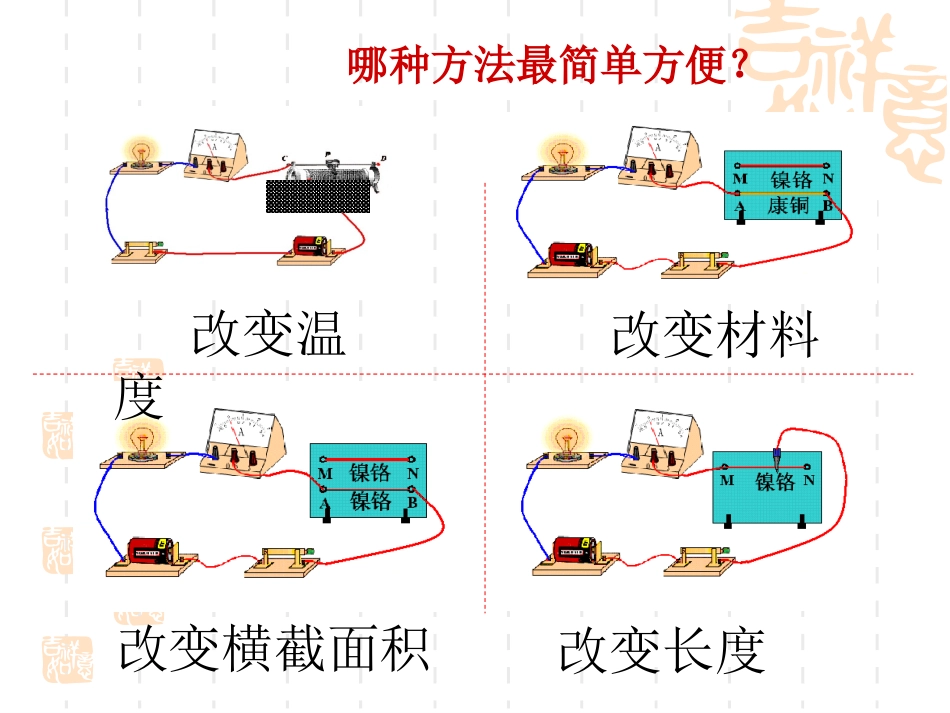

说说看怎么改变电流表的示数和灯泡的亮度？电阻变化电压是形成电流的原因，可以改变电压。电阻是导体对电流阻碍作用的大小，可以改变电阻。在这两种方法中，又以改变电阻要方便些。改变温度改变材料改变横截面积改变长度哪种方法最简单方便？二、变阻器一、什么是变阻器？定义：变阻器就是通过改变电路中的_____________来改变电阻的器件。电阻线的长度二、变阻器的种类1.滑动变阻器2.电阻箱3.电位器滑动变阻器一、结构：1、线圈2、滑片3、四个接线柱4、铭牌：“20Ω2A”最大阻值是20Ω，允许通过的最大电流为2A二、工作原理：靠改变连入电路中电阻线的长度来改变电阻的。作用：1.改变电路中电流的大小2.改变部分电路两端的电压.3.保护电路问题：①选了哪两个接线柱？②哪段电阻丝接入了电路？③滑片在哪端接入电阻最大？④滑片从中间向左端移动时，电流表的示数及灯泡亮度如何变化？探究指导卡四、滑动变阻器的使用实验：用滑动变阻器改变电流使用的接线柱P移动方向接入电路中的电阻丝长度的变化电路中电阻的变化电路中电流的变化A和C向右A和D向右B和C向右B和D向右C和D向右A和B向右变大变大变大变大变小变小变小变小不变且最大不变且最小ABCDP不变且最小不变且最大变长变长变短变短不变不变三、三、滑动变阻器的使用：滑动变阻器的使用：①①连接：一上一下远离一下连接：一上一下远离一下((电阻变大电阻变大))②②滑动变阻器应与被用电器滑动变阻器应与被用电器串联串联③③闭合开关前滑片应位于闭合开关前滑片应位于电阻最大电阻最大的位置。的位置。电阻箱读数方法：指针所指数值乘以倍率后相加电阻箱和滑动变阻器的异同：相同点：都是变阻器，都是利用改变连入电路中电阻线的长度来改变电阻大小的装置，不同点：滑动变阻器能够逐渐地改变连入电路中的电阻，但不能表示出连入的电阻值，而电阻箱能够定量表示出连入电路的电阻值大小，但只能跳跃式地改变连入电路中的电阻。收音机使用电位器调节音量六、课堂练习1.滑动变阻器是通过改变接入电路中的____________来改变电阻的器件。2.如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是（）（A）C和D（B）B和D（C）A和C（D）B和AABCDP电阻线的长度CABCDP甲ABCDP乙ABCDP丙ABCDP丁D3.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是（）（A）甲和乙（B）丙和丁（C）甲和丙（D）甲和丁A练一练：1、如图所示的甲、乙两种电路是在电源电压不变的情况下，利用滑动变阻器改变小灯泡亮度的是：（）A、甲图B、乙图C、两图都可以D、两图都不能改变灯的亮度（甲）（乙）2、如图所示，用滑动变阻器控制灯的亮度，若要求滑片P向左端滑动时灯变亮，则变阻器连入电路中正确的接法是（）A、C接M，D接NB、A接M，B接NC、A接M，D接ND、B接M，D接NC通过本节课学习你有什么收获？课堂小结课堂小结今天学到了什么？ABP
