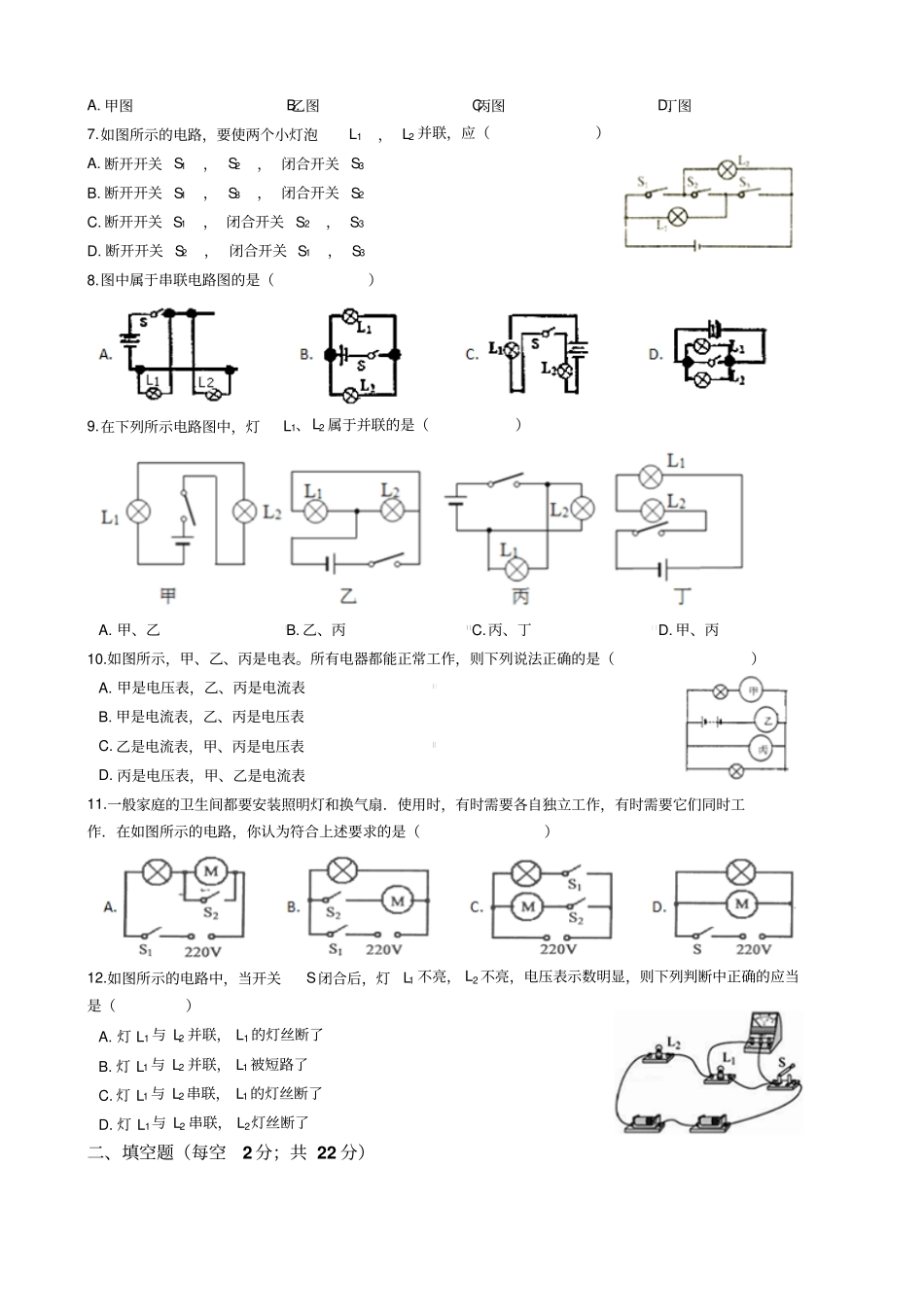

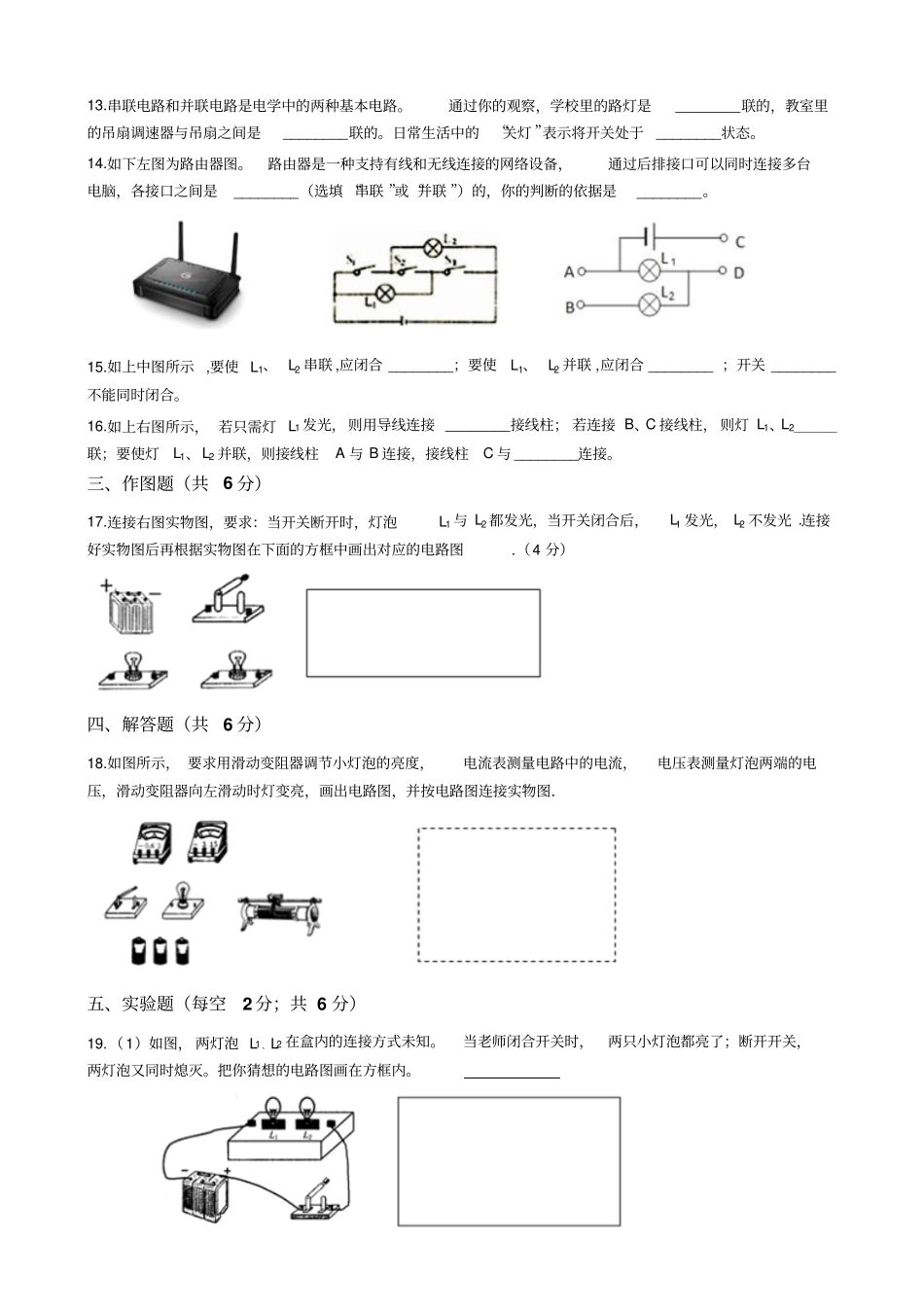

2019—2020年度人教版九年级物理全册《15.3串联和并联》检测题时量：45分钟，满分：80分一、单选题（每个2分；共24分）1.某电路中有两盏电灯和一个开关，灯泡正常发光，下列说法正确的是（）A.若断开开关，两灯都不亮，这两灯一定是串联B.若断开开关，两灯都不亮，这两灯一定是并联C.若断开开关，只有一灯亮，这两灯一定是串联D.若断开开关，只有一灯亮，这两灯一定是并联2.小明学习了电路知识后，想利甩发光二极管设计一个带开关指示灯的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了4个电路．如图所示，其中L为白炽灯，规格为（220V60W）、D为发光二级管，规格为（1.2V0.01A）、S为单刀双掷开关、R为限流电阻．图中能够满足要求的电路是（）3.关于串联电路和并联电流，下列说法中正确的是（）A.两灯泡串联在电路中，闭合开关时，离电源正极最近的灯泡先亮B.马路上的路灯总是同时亮，同时熄灭，它们一定是串联的C.教室里的电灯是并联连接D.若一个开关能同时控制两盏灯，它们一定是串联的4.下列电路图中，与实物电路对应的是（）A.B.C.D.5.在由电源、导线、两个开关、两只灯泡组成的电路中，下列关于电路中两只灯泡的串并联判断，说法正确的是（）A.一个开关闭合，另一个开关断开，一只灯亮，另一只灯不亮，则两灯一定是并联B.一个开关闭合，另一个开关断开，两灯都不亮，则两灯一定是串联C.两个开关都闭合，如果两灯通过的电流相等，则两灯一定是串联D.两个开关都闭合，如果两灯两端的电压相等，则两灯一定是并联6.在如下图所示的四个电路图中，符合电路基本组成条件且连接正确的是（）A.甲图B.乙图C.丙图D.丁图7.如图所示的电路，要使两个小灯泡L1，L2并联，应（）A.断开开关S1，S2，闭合开关S3B.断开开关S1，S3，闭合开关S2C.断开开关S1，闭合开关S2，S3D.断开开关S2，闭合开关S1，S38.图中属于串联电路图的是（）9.在下列所示电路图中，灯L1、L2属于并联的是（）A.甲、乙B.乙、丙C.丙、丁D.甲、丙10.如图所示，甲、乙、丙是电表。所有电器都能正常工作，则下列说法正确的是（）A.甲是电压表，乙、丙是电流表B.甲是电流表，乙、丙是电压表C.乙是电流表，甲、丙是电压表D.丙是电压表，甲、乙是电流表11.一般家庭的卫生间都要安装照明灯和换气扇．使用时，有时需要各自独立工作，有时需要它们同时工作．在如图所示的电路，你认为符合上述要求的是（）12.如图所示的电路中，当开关S闭合后，灯L1不亮，L2不亮，电压表示数明显，则下列判断中正确的应当是（）A.灯L1与L2并联，L1的灯丝断了B.灯L1与L2并联，L1被短路了C.灯L1与L2串联，L1的灯丝断了D.灯L1与L2串联，L2灯丝断了二、填空题（每空2分；共22分）13.串联电路和并联电路是电学中的两种基本电路。通过你的观察，学校里的路灯是________联的，教室里的吊扇调速器与吊扇之间是________联的。日常生活中的“关灯”表示将开关处于________状态。14.如下左图为路由器图。路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间是________（选填“串联”或“并联”）的，你的判断的依据是________。15.如上中图所示,要使L1、L2串联,应闭合________；要使L1、L2并联,应闭合________；开关________不能同时闭合。16.如上右图所示，若只需灯L1发光，则用导线连接________接线柱；若连接B、C接线柱，则灯L1、L2________联；要使灯L1、L2并联，则接线柱A与B连接，接线柱C与________连接。三、作图题（共6分）17.连接右图实物图，要求：当开关断开时，灯泡L1与L2都发光，当开关闭合后，L1发光，L2不发光.连接好实物图后再根据实物图在下面的方框中画出对应的电路图.（4分）四、解答题（共6分）18.如图所示，要求用滑动变阻器调节小灯泡的亮度，电流表测量电路中的电流，电压表测量灯泡两端的电压，滑动变阻器向左滑动时灯变亮，画出电路图，并按电路图连接实物图．五、实验题（每空2分；共6分）19.（1）如图，两灯泡L1、L2在盒内的连接方式未知。当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。把你猜想的电路图画在方框内。（2）小明为了确定电...
