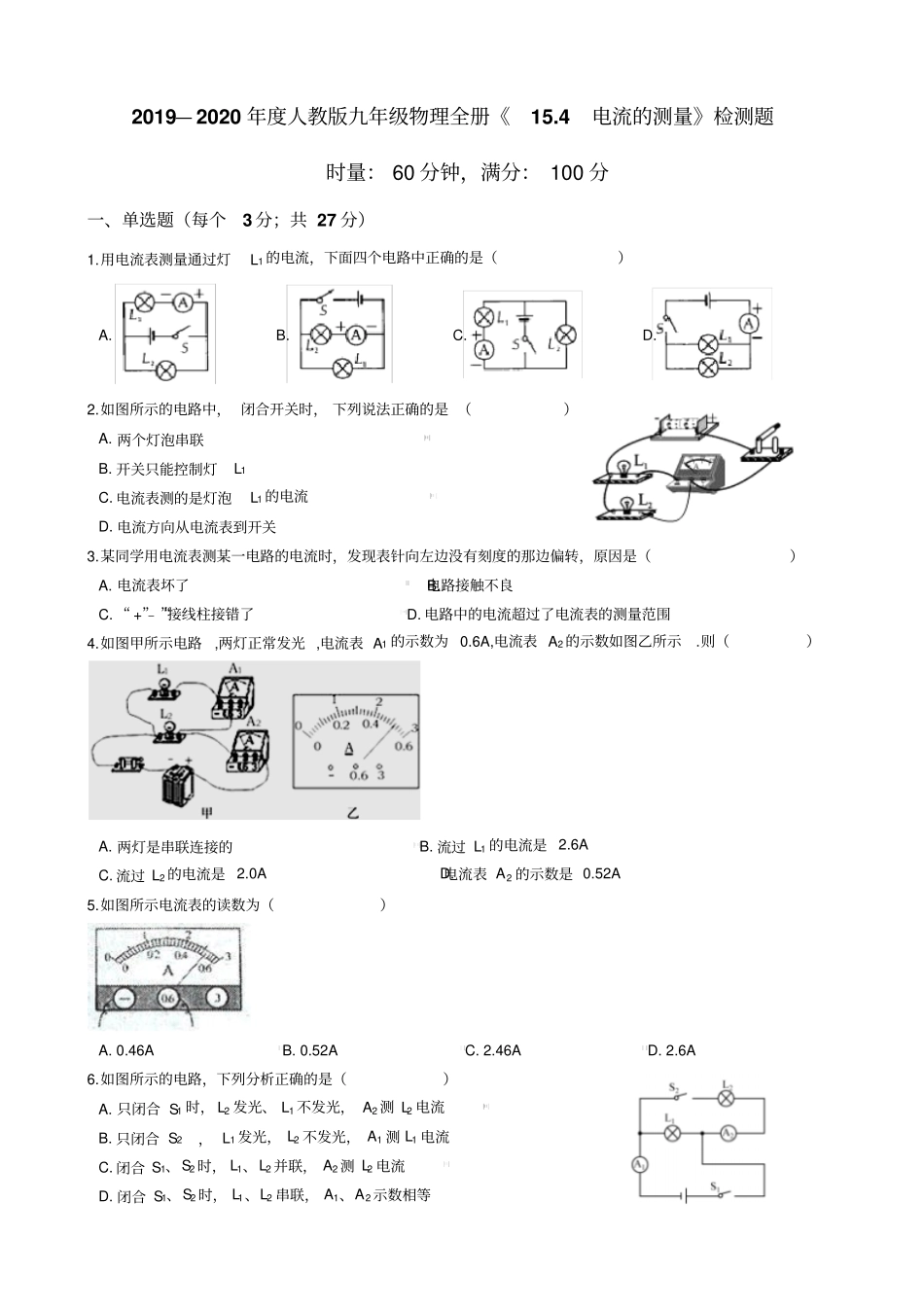

2019—2020年度人教版九年级物理全册《15.4电流的测量》检测题时量：60分钟，满分：100分一、单选题（每个3分；共27分）1.用电流表测量通过灯L1的电流，下面四个电路中正确的是（）A.B.C.D.2.如图所示的电路中，闭合开关时，下列说法正确的是（）A.两个灯泡串联B.开关只能控制灯L1C.电流表测的是灯泡L1的电流D.电流方向从电流表到开关3.某同学用电流表测某一电路的电流时，发现表针向左边没有刻度的那边偏转，原因是（）A.电流表坏了B.电路接触不良C.“+”“﹣”接线柱接错了D.电路中的电流超过了电流表的测量范围4.如图甲所示电路,两灯正常发光,电流表A1的示数为0.6A,电流表A2的示数如图乙所示.则（）A.两灯是串联连接的B.流过L1的电流是2.6AC.流过L2的电流是2.0AD.电流表A2的示数是0.52A5.如图所示电流表的读数为（）A.0.46AB.0.52AC.2.46AD.2.6A6.如图所示的电路，下列分析正确的是（）A.只闭合S1时，L2发光、L1不发光，A2测L2电流B.只闭合S2，L1发光，L2不发光，A1测L1电流C.闭合S1、S2时，L1、L2并联，A2测L2电流D.闭合S1、S2时，L1、L2串联，A1、A2示数相等7.在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．下列判断正确的是（）A.R短路，电压表示数变小B.R断路，电流表示数变大C.L短路，电压表示数变大D.L断路，电压表示数变大8.在实验室，某同学发现一个电流表有两个量程，大量程是0.9A，小量程模糊不清.为了测量小量程是多少，她先用大量程接入电路，指针位置如图（a）所示，然后再改用小量程接入同一电路，指针指示如图（b）所示，则电流表的小量程为（）A.0~0.6AB.0.1AC.0.2AD.0.3A9.下列有关电流表的使用的说法中，不正确的是（）A.可以将电流表直接连到电源的两极进行读数B.为了避免电路中电流过大损坏电流表，可以先进行“试触”C.在使用电流表时，应正确选择电流表的量程D.在使用时，应等到电流表的示数稳定后再进行读数二、填空题（每空2分；共22分）10.在电学实验中，电流表应________接入待测电路，电压表应________接入待测电路，连接电路过程中电键应处于________状态。11.如图1所示的电路，当开关S闭合后，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图2所示，电流表的示数为________A。12.测量电流的仪器是________，电路图中的符号是________。13.用伏安法测电阻的实验中，要用________表测加在电阻上的电压，电压表应该跟电阻________联；用________表测通过电阻的电流，它应该跟电阻________联。三、作图题（共5分）14.如图L1、L2是相同的两个灯泡，要求：开关闭合两灯同时亮，断开两灯同时灭，且开关闭合后A1的示数大于A2示数，连接实物图四、实验探究题（每空1分；共4分）15.如图是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b分别与标有“﹣”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线________（填“a”或“b”）流入电流表，说明电流表接线柱接________了。纠正后为了减小误差，应将导线a与标有“________”（选填“0.6”或“3”）的接线柱相连，b与标有“________”的接线柱相连。五、综合题（每空1分；共24分）16.根据所学知识完成下面的填空：（1）电流可用________来测量．其在电路图中的符号是________．如图是实验室常用的电流表，它有________个接线柱，其中________个负接线柱，________个正接线柱，接线时只能接一个正接线柱，一个负接线柱。（2）如果接“﹣”和“0.6”这两个接线柱，则量程为________A，每大格表示________A，每小格表示________A，即分度值为________A；（3）如果接“﹣”和“3”这两个接线柱，则量程为________A，每大格表示________A，每小格表示________A，即分度值为________A；电流表的使用规则：（4）使用前看清它的指针是否指零，如不指零，要先用螺丝刀旋转表盘上调零螺丝，使指针归零．要估计被测电流的大小，被测电流不能超过电流表的________，如不能估计被测测电流的大小，要先用________量程进行________。根据指针偏转情况选择合适的量程。（5...
