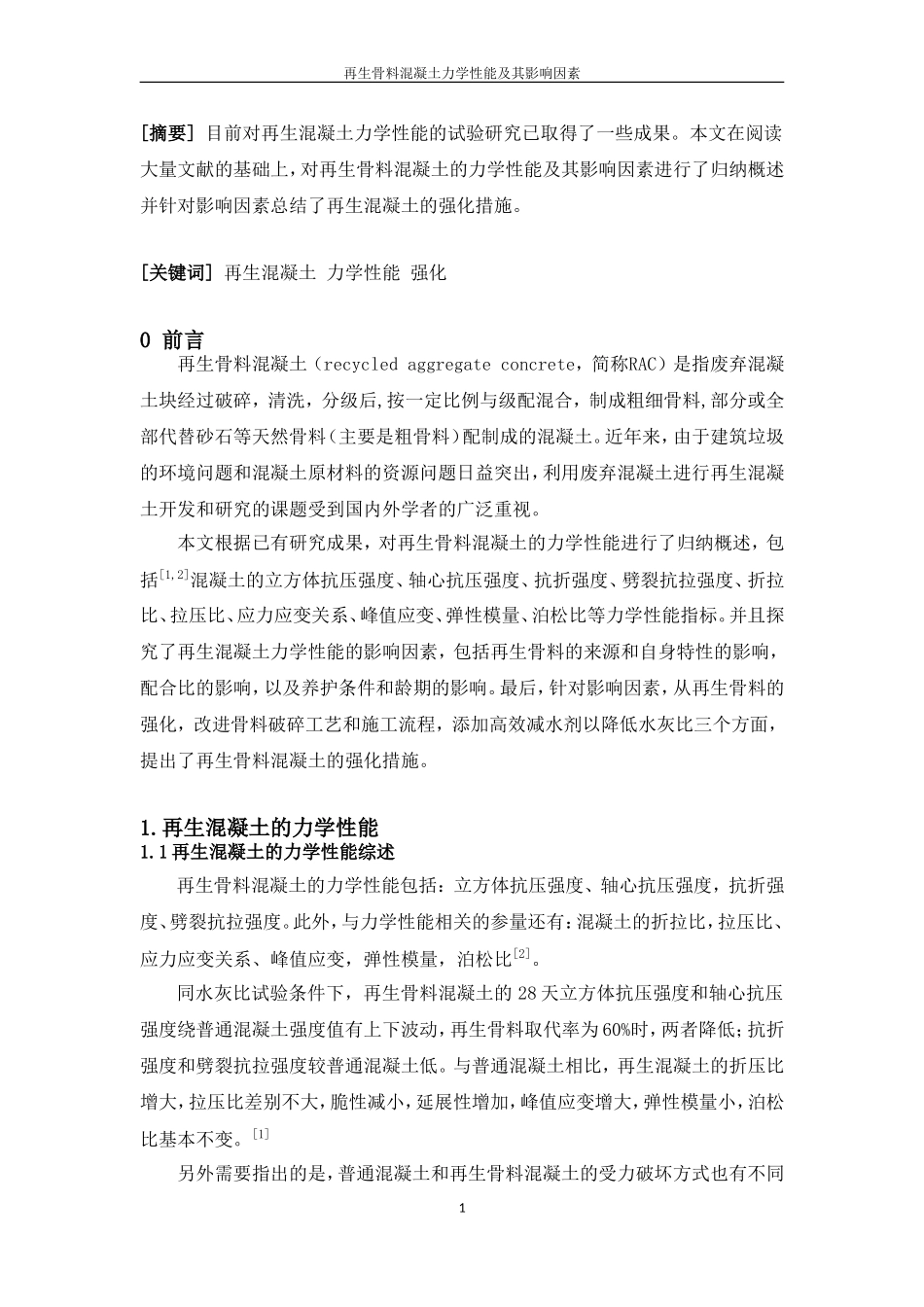

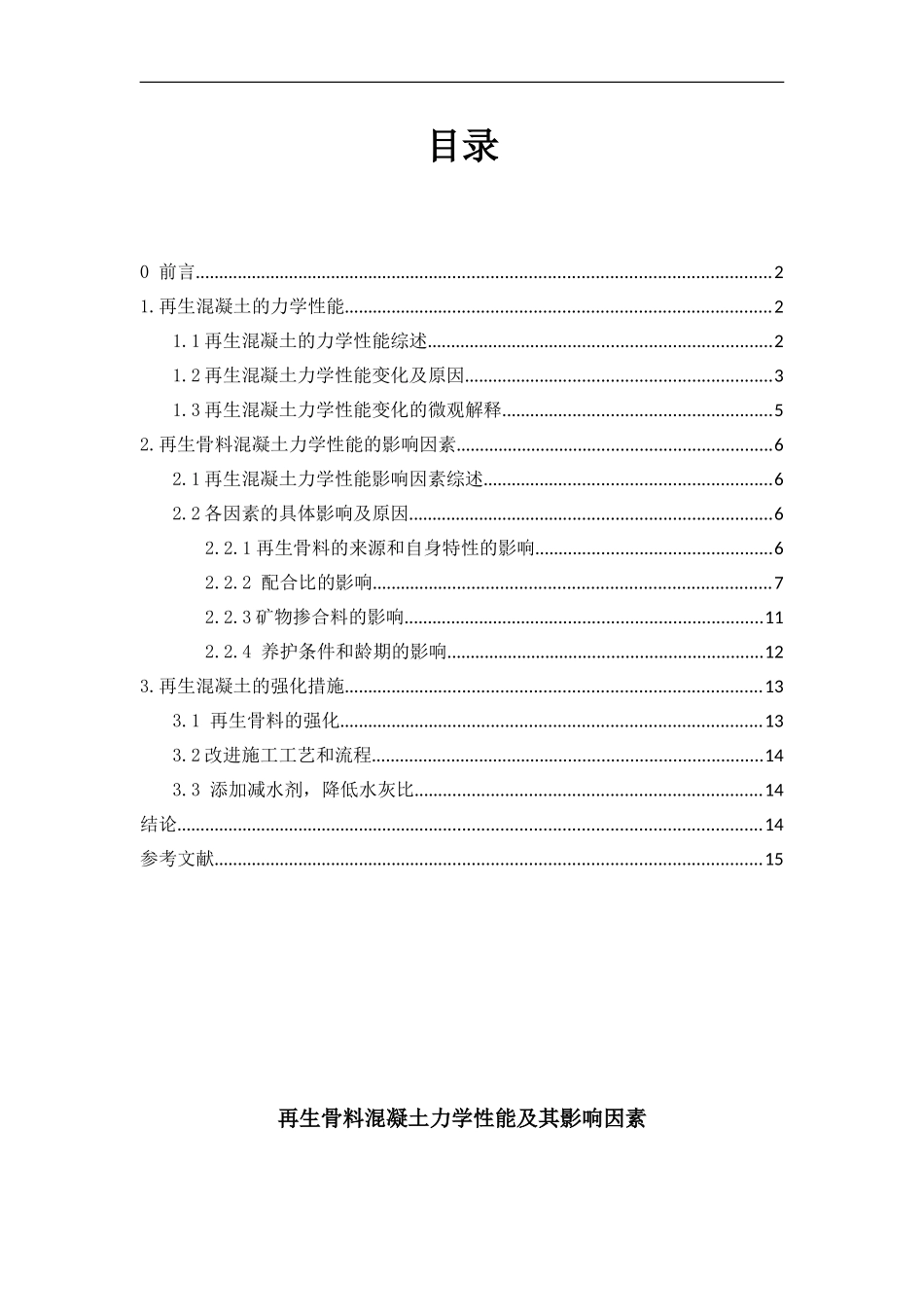

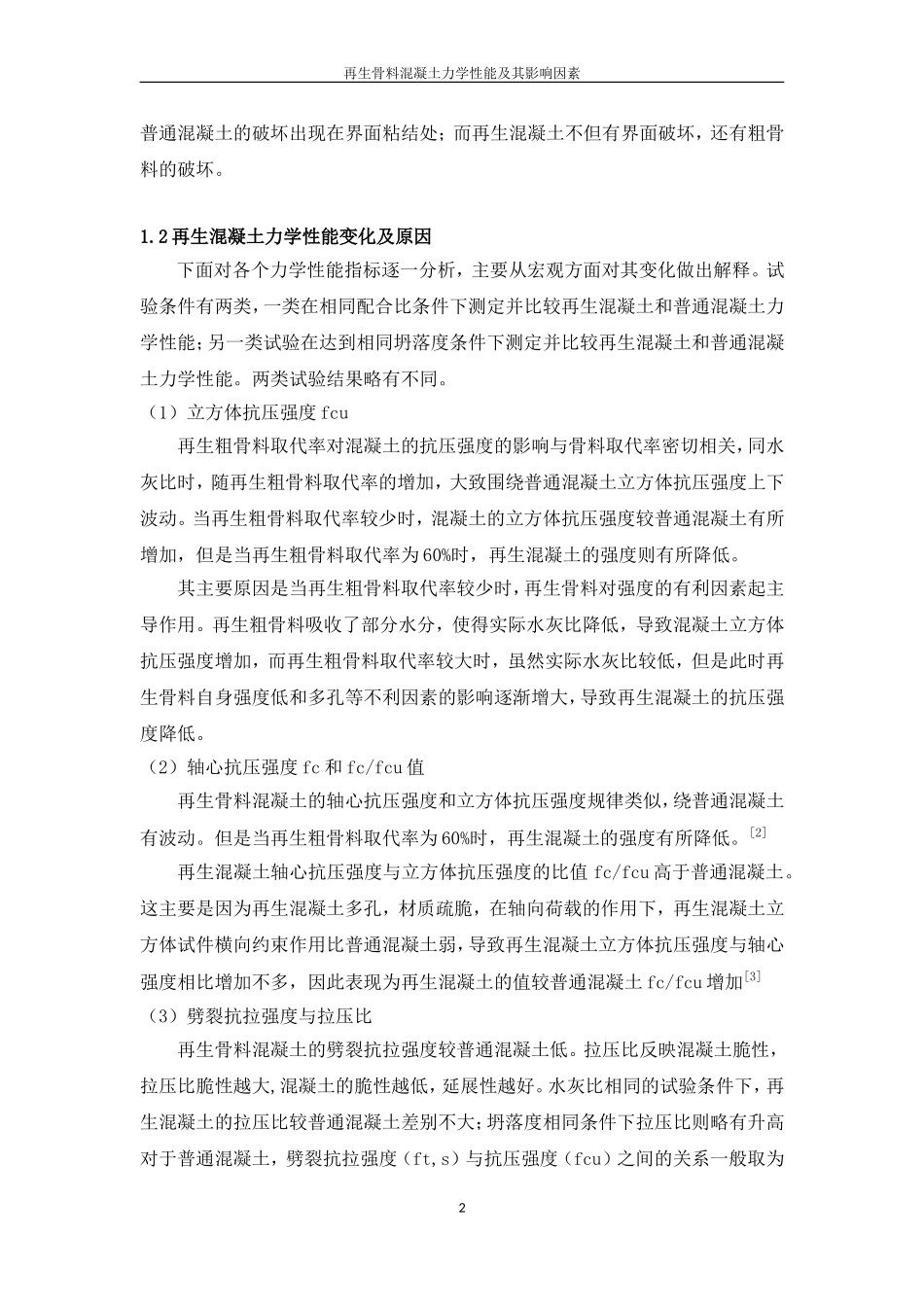

目录0前言..........................................................................................................................21.再生混凝土的力学性能..........................................................................................21.1再生混凝土的力学性能综述.........................................................................21.2再生混凝土力学性能变化及原因.................................................................31.3再生混凝土力学性能变化的微观解释.........................................................52.再生骨料混凝土力学性能的影响因素...................................................................62.1再生混凝土力学性能影响因素综述.............................................................62.2各因素的具体影响及原因.............................................................................62.2.1再生骨料的来源和自身特性的影响..................................................62.2.2配合比的影响....................................................................................72.2.3矿物掺合料的影响............................................................................112.2.4养护条件和龄期的影响...................................................................123.再生混凝土的强化措施........................................................................................133.1再生骨料的强化.........................................................................................133.2改进施工工艺和流程...................................................................................143.3添加减水剂，降低水灰比.........................................................................14结论............................................................................................................................14参考文献....................................................................................................................15再生骨料混凝土力学性能及其影响因素再生骨料混凝土力学性能及其影响因素[摘要]目前对再生混凝土力学性能的试验研究已取得了一些成果。本文在阅读大量文献的基础上，对再生骨料混凝土的力学性能及其影响因素进行了归纳概述并针对影响因素总结了再生混凝土的强化措施。[关键词]再生混凝土力学性能强化0前言再生骨料混凝土（recycledaggregateconcrete，简称RAC）是指废弃混凝土块经过破碎，清洗，分级后,按一定比例与级配混合，制成粗细骨料,部分或全部代替砂石等天然骨料（主要是粗骨料）配制成的混凝土。近年来，由于建筑垃圾的环境问题和混凝土原材料的资源问题日益突出，利用废弃混凝土进行再生混凝土开发和研究的课题受到国内外学者的广泛重视。本文根据已有研究成果，对再生骨料混凝土的力学性能进行了归纳概述，包括[1,2]混凝土的立方体抗压强度、轴心抗压强度、抗折强度、劈裂抗拉强度、折拉比、拉压比、应力应变关系、峰值应变、弹性模量、泊松比等力学性能指标。并且探究了再生混凝土力学性能的影响因素，包括再生骨料的来源和自身特性的影响，配合比的影响，以及养护条件和龄期的影响。最后，针对影响因素，从再生骨料的强化，改进骨料破碎工艺和施工流程，添加高效减水剂以降低水灰比三个方面，提出了再生骨料混凝土的强化措施。1.再生混凝土的力学性能1.1再生混凝土的力学性能综述再生骨料混凝土的力学性能包括：立方体抗压强度、轴心抗压强度，抗折强度、劈裂抗拉强度。此外，与力学性能相关的参量还有：混凝土的折拉比，拉压比、应力应变关系、峰值应变，弹性模量，泊松比[2]。同水灰比试验条件下，再生骨料混凝土的28天立方体抗压强度和轴心抗压强度绕普通混凝土强度值有上下波动，再生骨料取代率为60%时，两者降低；抗折强...
