探究串并联电路电流规律定稿课件VIP免费

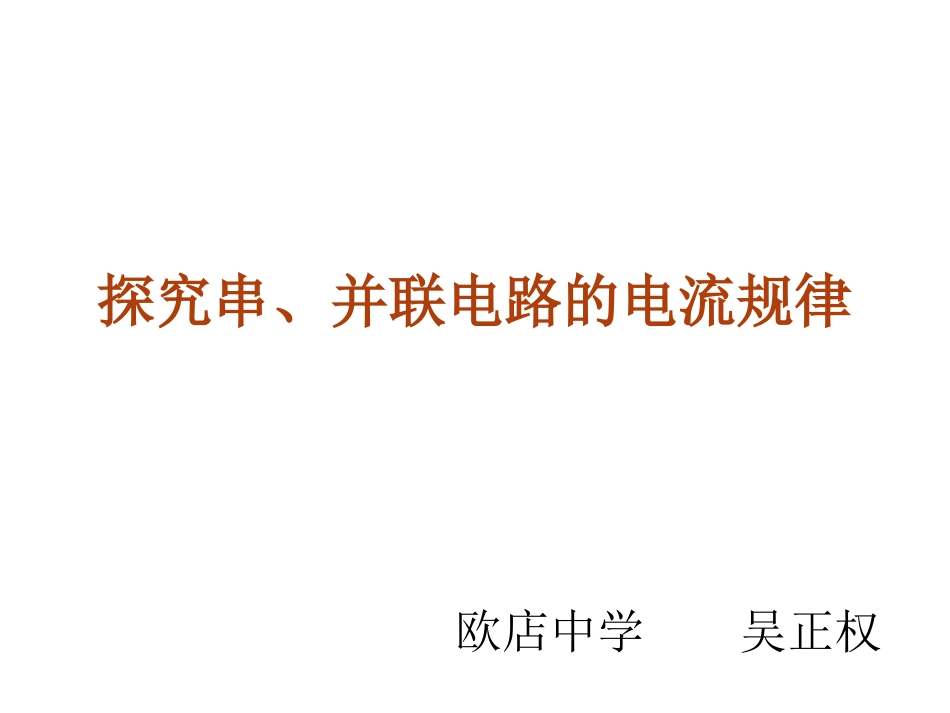

探究串并联电路电流规律定稿课件_第1页
1/9

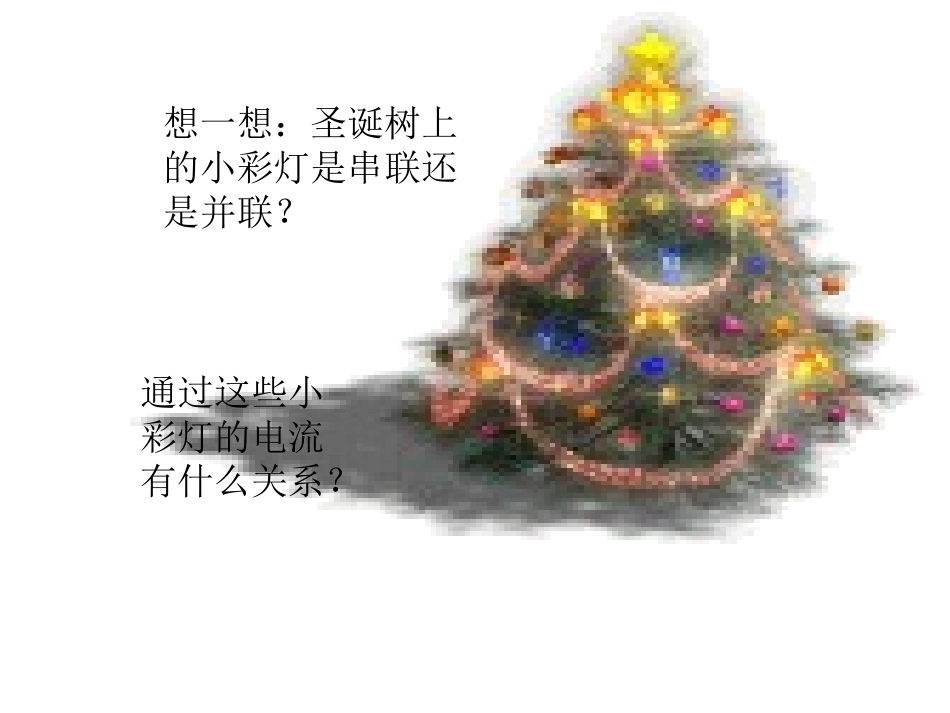

探究串并联电路电流规律定稿课件_第2页
2/9

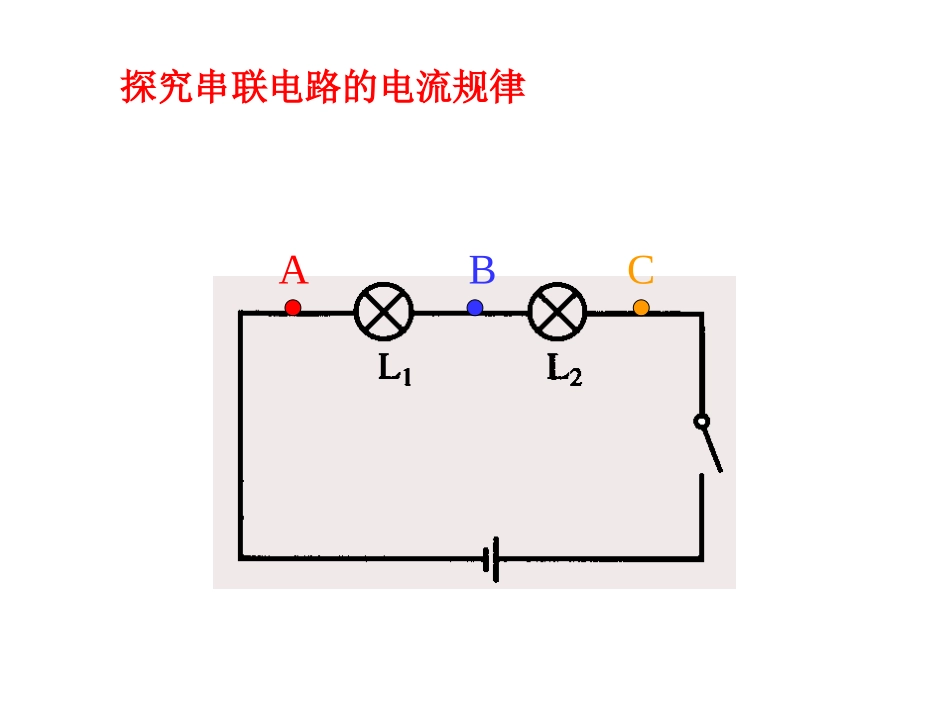

探究串并联电路电流规律定稿课件_第3页
3/9
探究串、并联电路的电流规律欧店中学吴正权想一想:圣诞树上的小彩灯是串联还是并联?通过这些小彩灯的电流有什么关系?探究串联电路的电流规律ABC探究串联电路的电流规律提出问题:串联电路中各点的电流之间有什么关系?猜想与假设:设计实验:分析和论证:ABC进行实验:评估交流:(1)实验器材:(2)实验电路图:(3)实验步骤:电池、开关、两个灯泡、电流表、导线若干在串联电路中,电流处处相等。1.接线时开关断开;2.电流表要跟被测电路串联;3.不要出现短路现象;4.电流表要正入负出;5.电流表的量程要选准:要进行试触;6.读数时要认清量程和分度值;连接电路应注意探究串联电路的电流规律实验结果记录表:A点电流IAB点电流IBC点电流IC第一次测量第二次测量ABC探究并联电路的电流规律提出问题:并联电路中各点的电流之间有什么关系?猜想与假设:设计实验:进行实验:分析和论证:评估与交流:干路支路支路ABC在并联电路中,干路电流等于各支路电流之和。1.实验中你遇到了哪些问题?有没有什么失误?2.测量结果是不是可靠?3.你的假设和探究结果一致吗?得到了什么启示?1、有一种节日彩灯上串联着20只小灯泡,如果电源插头处的电流为200mA,那么通过每只灯泡的电流是()A.0.2AB.10AC.0.01AD.4A2、L1L2L3三灯串联在电路中,通电后发现L1最亮,L2较亮,L3较暗,则三灯中电流()A.L1中最大B.L3中最大C.一样大D.无法确定3、如图所示电路中,电流表A3的读数是0.6A,表A2的读数是0.36A,则表A1的读数是______AC0.24A练习
