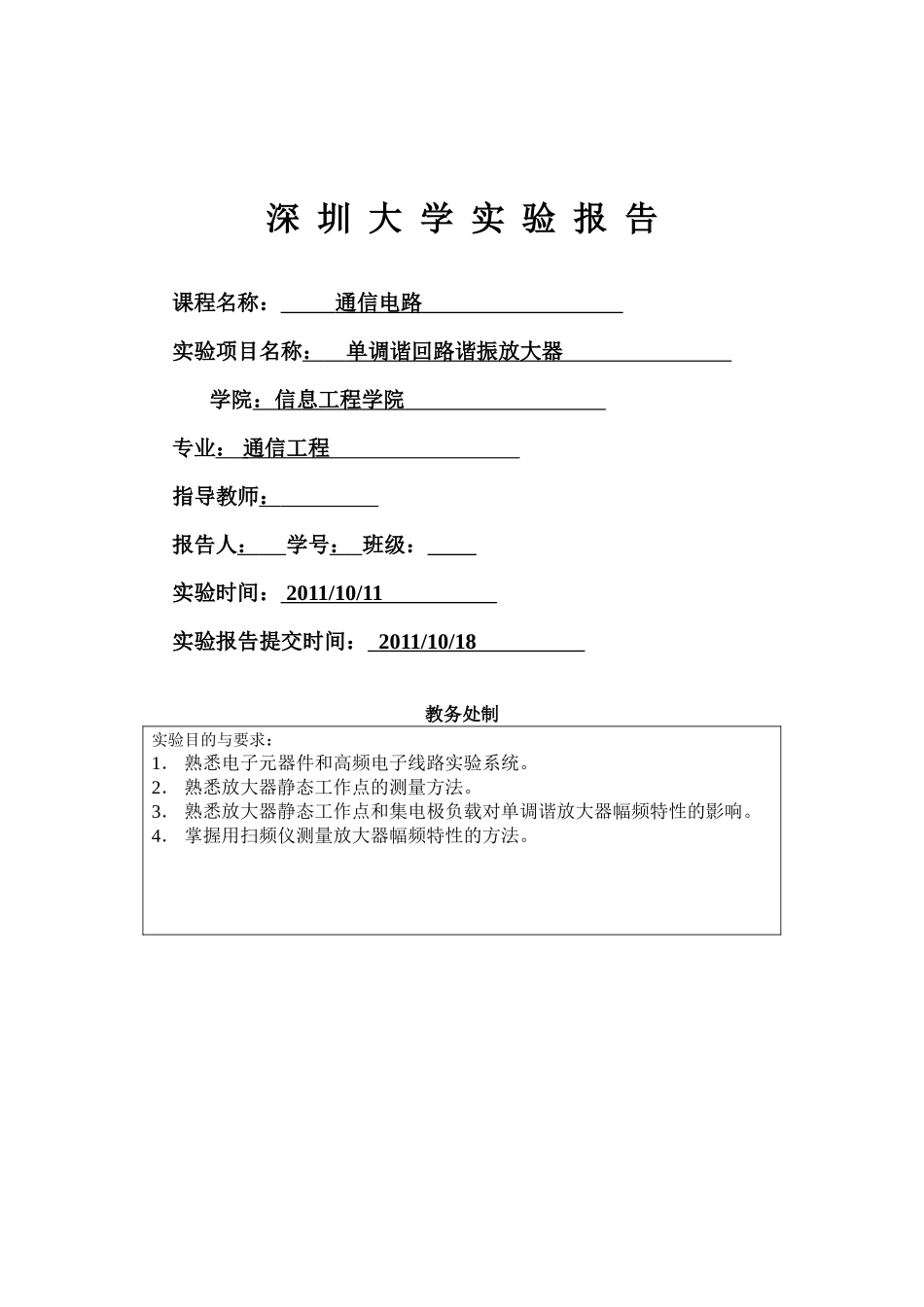

深圳大学实验报告课程名称：通信电路实验项目名称：单调谐回路谐振放大器学院：信息工程学院专业：通信工程指导教师：报告人：学号：班级：实验时间：2011/10/11实验报告提交时间：2011/10/18教务处制实验目的与要求：1．熟悉电子元器件和高频电子线路实验系统。2．熟悉放大器静态工作点的测量方法。3．熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性的影响。4．掌握用扫频仪测量放大器幅频特性的方法。方法、步骤：（1）频率定标：频率定标的目的是为频率特性设定频标。每一频标是为某一单频正弦波的频谱图示。1）频率定标个数：公设8点频率，并存储于第0~7存储单元内。2）频率定标方法①准备工作：对频率范围，工作方式，函数波作如下设置。②第0单元频率定标与储存1调“调频调谐”旋钮，使频率显示为7700（与此同时，“可kHz”灯点亮，标明频率为7.7MHz）；2按STO键，相应指示灯点亮，再调调频调谐旋钮，使存储单元编号显示为0；3再按STO键，相应指示灯变暗，表明已经把7.7mHz频率存入第0单元内。③第1单元频率定标与储存1调“调频调谐”旋钮，使频率显示为8700（与此同时，“可kHz”灯点亮，标明频率为8.7MHz）；2按STO键，相应指示灯点亮，再调调频调谐旋钮，使存储单元编号显示为1；3再按STO键，相应指示灯变暗，表明已经把8.7mHz频率存入第1单元内。④依此类推，直到把14.7MHz频率存入第7单元内为止。实验过程及内容：实验内容：1.用万用表测量晶体管各点（对地）电压Vb,Ve,Vc,并计算放大器静态工作点2.采用扫频法测量单调谐放大器的幅频特性。3.用示波器观察静态工作点对单调谐放大器幅频特性的影响。4.用示波器观察集电极负载对单调谐放大器幅频特性的影响。实验准备1在箱体左下方插上实验板6，右下方插上实验板1。接通实验箱电源开关，此时箱体上12V，5V电源指示灯点亮。2实验板1左上方单元的电源开关拨到ON位置，就接通了12V电源，即可开始实验。单调谐回路振荡放大器幅频特性测量1幅频特性测量仍取R3=10000欧母，R4=1000欧母，观测放大器幅频特性，并做出如下测试。调实验板6上的“频标幅度”旋钮，可调节频标高度；调实验板1上的单调谐放大器的电容C3，可调节谐振频率点；调AS1637的输出幅度旋钮，可调节频率特性幅度。最后，把谐振频率调节到10.7MHz，记下此时的频率特性，并测量相应的-3dB频率点和带宽。2观察静态工作点对单调谐放大电路幅频特性的影响。改变R4的大小，可改变静态工作点。观察并记录幅频特性曲线的变化规律。3观察集电极负载对单调谐放大器幅频特性的影响。改变R3的大小，观察并记录幅频特性曲线的变化规律。数据处理分析：射极偏置实测计算是否工作于放大区电阻VbVcVeVbeVceIcR4-1K3.42911.852.7920.6379.0580.0092是R3R4VcX1X2ΔX10k1k1610.211.61.410k510159.911.62.710k2k1310.711.60.92k1k8.29.811.92.14701k1.88.312.84.5深圳大学学生实验报告用纸实验结论：指导教师批阅意见：成绩评定：指导教师签字：年月日备注：注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。
