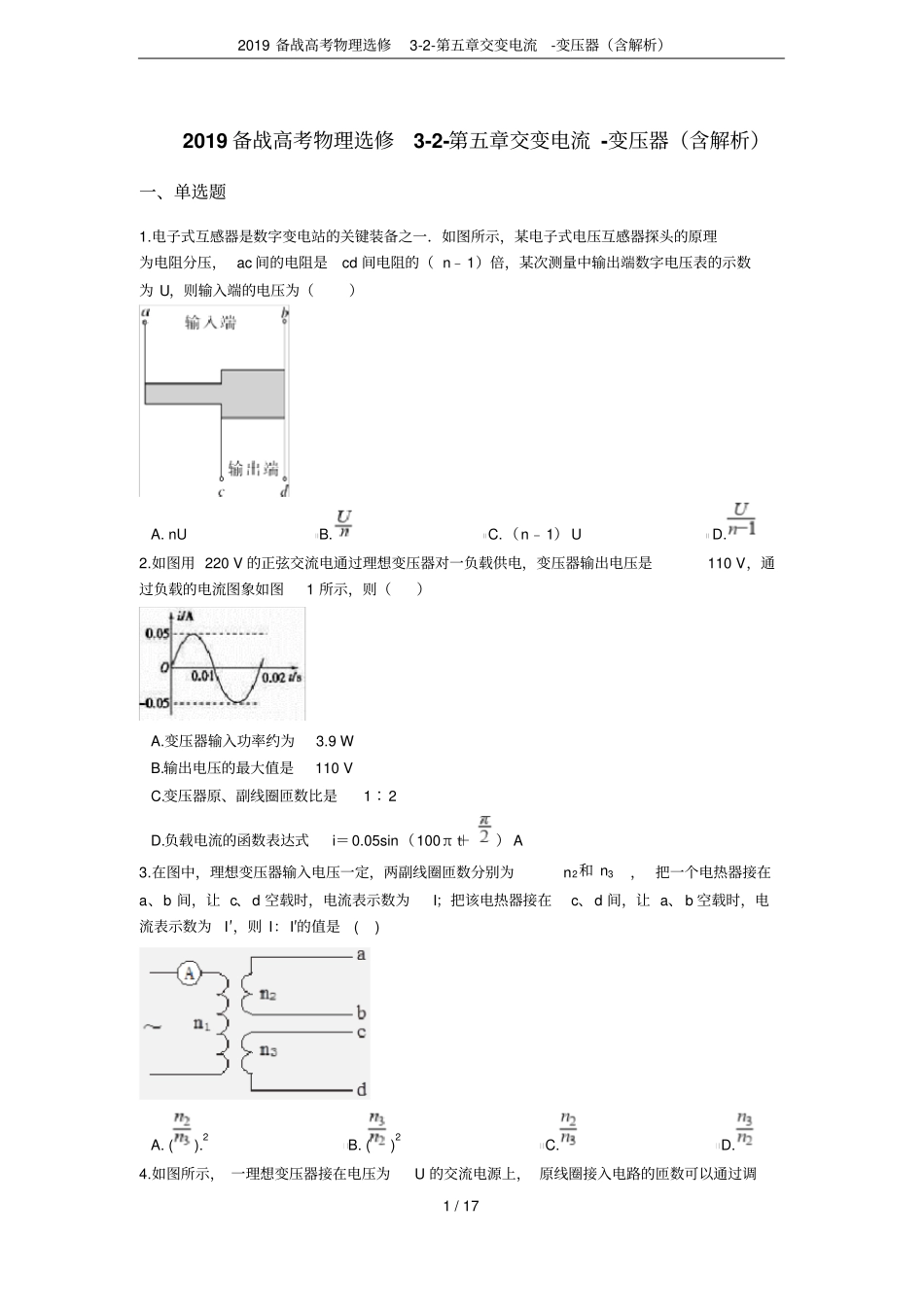

2019备战高考物理选修3-2-第五章交变电流-变压器（含解析）1/172019备战高考物理选修3-2-第五章交变电流-变压器（含解析）一、单选题1.电子式互感器是数字变电站的关键装备之一．如图所示，某电子式电压互感器探头的原理为电阻分压，ac间的电阻是cd间电阻的（n﹣1）倍，某次测量中输出端数字电压表的示数为U，则输入端的电压为（）A.nUB.C.（n﹣1）UD.2.如图用220V的正弦交流电通过理想变压器对一负载供电，变压器输出电压是110V，通过负载的电流图象如图1所示，则（）A.变压器输入功率约为3.9WB.输出电压的最大值是110VC.变压器原、副线圈匝数比是1∶2D.负载电流的函数表达式i＝0.05sin（100πt＋）A3.在图中，理想变压器输入电压一定，两副线圈匝数分别为n2和n3，把一个电热器接在a、b间，让c、d空载时，电流表示数为I；把该电热器接在c、d间，让a、b空载时，电流表示数为I′，则I：I′的值是()A.().2B.()2C.D.4.如图所示，一理想变压器接在电压为U的交流电源上，原线圈接入电路的匝数可以通过调2019备战高考物理选修3-2-第五章交变电流-变压器（含解析）2/17节滑动触头P来改变．副线圈连接了交流电流表、定值电阻R0和可变电阻R，则（）A.保持P的位置不动，将R的阻值增大，电流表的读数变小B.保持P的位置不动，将R的阻值增大，R0的电功率变大C.保持R的阻值不变，将P向上滑动，电流表的读数变大D.保持R的阻值不变，将P向上滑动，R0的电功率变大5.如图所示，理想变压器原线圈输入电压u=Umsinωt，副线圈电路中R0为定值电阻，R是滑动变阻器．和是理想交流电压表，示数分别用U1和U2表示；和是理想交流电流表，示数分别用I1和I2表示．下列说法正确的是（）A.I1和I2表示电流的有效值B.U1和U2表示电压的最大值C.滑片P向下滑动过程中，U2变大、I1变大D.滑片P向下滑动过程中，U2变小、I1变小6.如图为一台理想变压器，初、次级线圈的匝数分别为n1=400匝，n2=800匝，连接导线的电阻忽略不计，那么可以确定()A.这是一台降压变压器B.次级线圈两端的电压是初级线圈两端电压的2倍C.通过次级线圈的电流是通过初级线圈电流的2倍D.变压器输出的电功率是输入的电功率的一半7.如图所示为一个小型电风扇的电路简图，其中理想变压器的原、副线圈的匝数比为n，原线圈接电压为U的交流电源，输出端接有一只电阻为R的灯泡L和交流电风扇电动机D，电动机线圈电阻为r．接通电源后，电风扇正常运转，测出通过风扇电动机的电流为I．则下列说法正确的是（）2019备战高考物理选修3-2-第五章交变电流-变压器（含解析）3/17A.理想变压器的输入功率为B.风扇电动机D中的电流为C.风扇电动机D输出的机械功率为（I﹣）D.若电风扇由于机械故障被卡住，则通过原线圈的电流为8.如图，T1、T2是监测交流高压输电参数的互感器，其中a、b是交流电压表或交流电流表．若高压输电线间的电压为220kV，T1的原、线圈匝数比为1：100，交流电压表的示数为100V，交流电流表的示数为1A，则（）A.b是交流电压表B.T2的原、副线圈匝数比为100：1C.高压线路输送的电流为1AD.高压线路输送的电功率为220kw二、多选题9.关于变压器，下列说法正确的是（）A.变压器可以将交流电压升高或降低B.升压变压器的原线圈匝数小于副线圈匝数C.理想变压器的输入和输出功率相等D.变压器的输出电压与副线圈匝数无关10.如图所示，a、b端输入恒定的交流电压。理想变压器原、副线圈分别接有额定电压均为12V，额定功率均为2W的灯泡A，B，C。闭合开关，灯泡均正常发光。则下列说法正确的是（）A.原副线圈的匝数比为1:2B.电压表V的示数为24VC.变压器的输入功率为4WD.副线圈上再并联一个相同的灯泡D，灯泡A会烧坏2019备战高考物理选修3-2-第五章交变电流-变压器（含解析）4/1711.某同学在实验室中研究远距离输电．由于输电线太长，他将每100米导线卷成一卷，共卷成8卷来代替输电线路（忽略输电线路的自感作用）．第一次直接将输电线与学生电源及用电器相连，测得输电线上损失的功率为P1．第二次采用如图所示的电路输电，其中理想变压器T1与电源相连，其原、副线圈的匝数比为n1：n2，理想变压器T2与用电器相连，测得输电线上损失的功率为P2．下列说法正确的是（）A.前后二...
