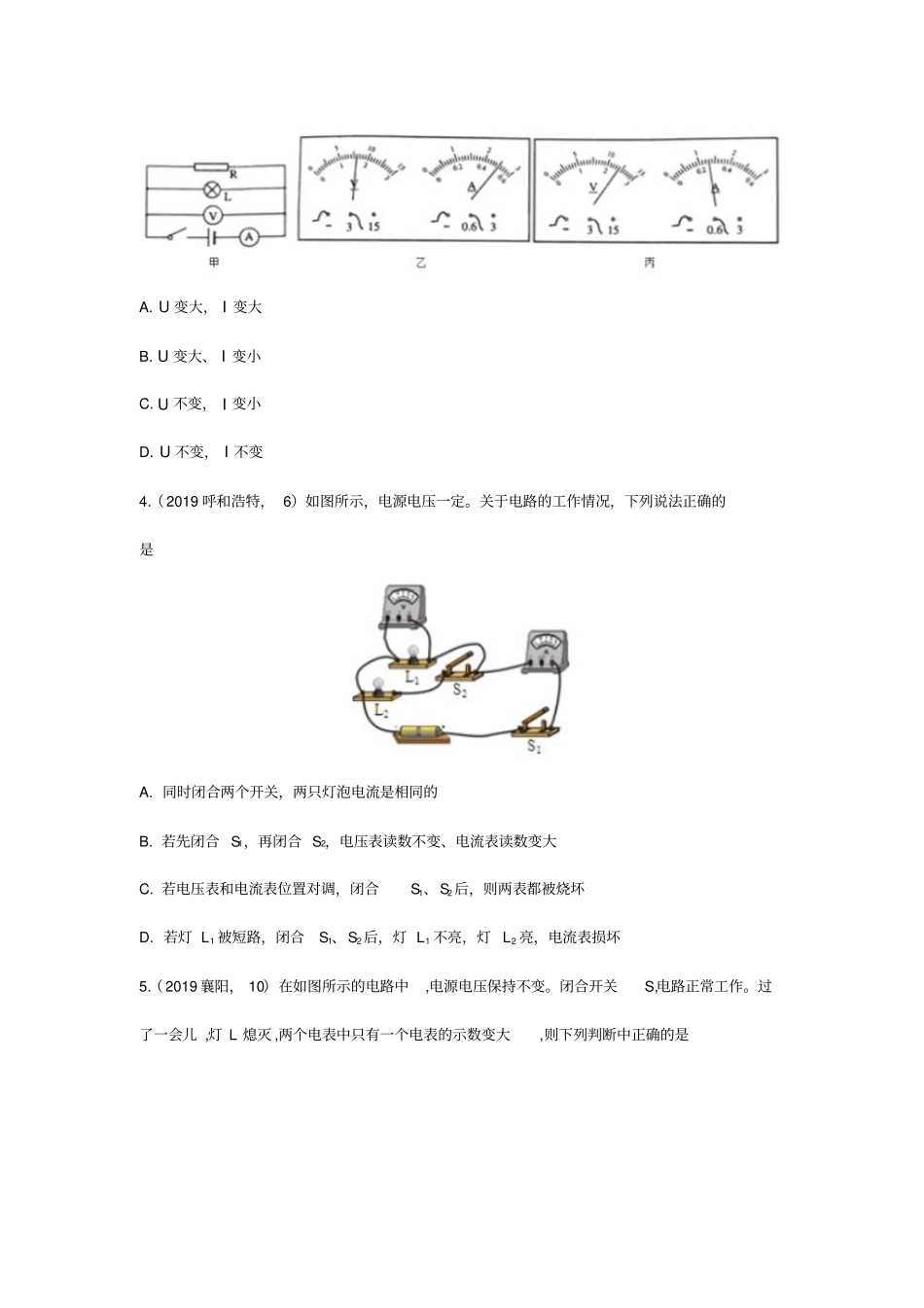

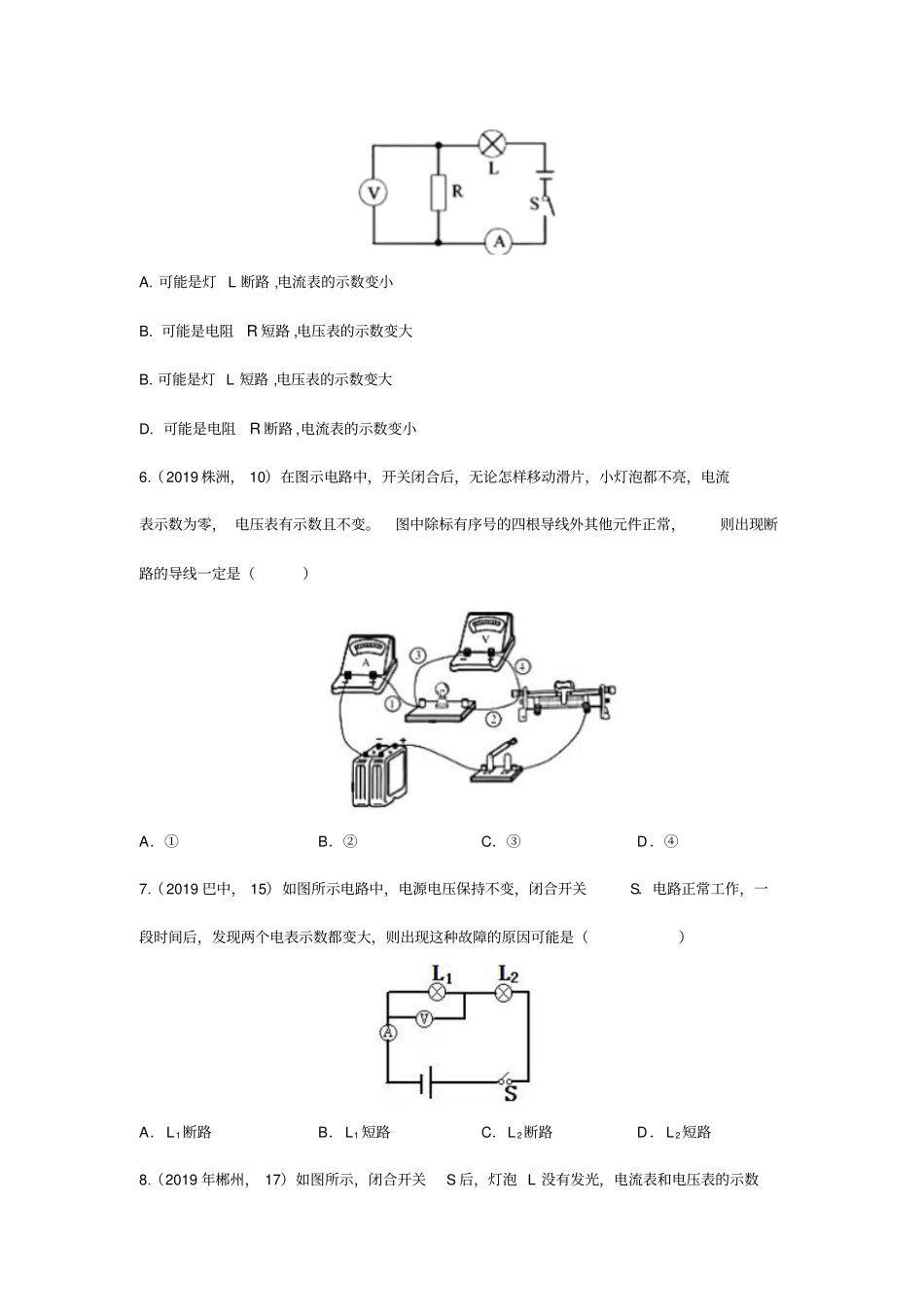

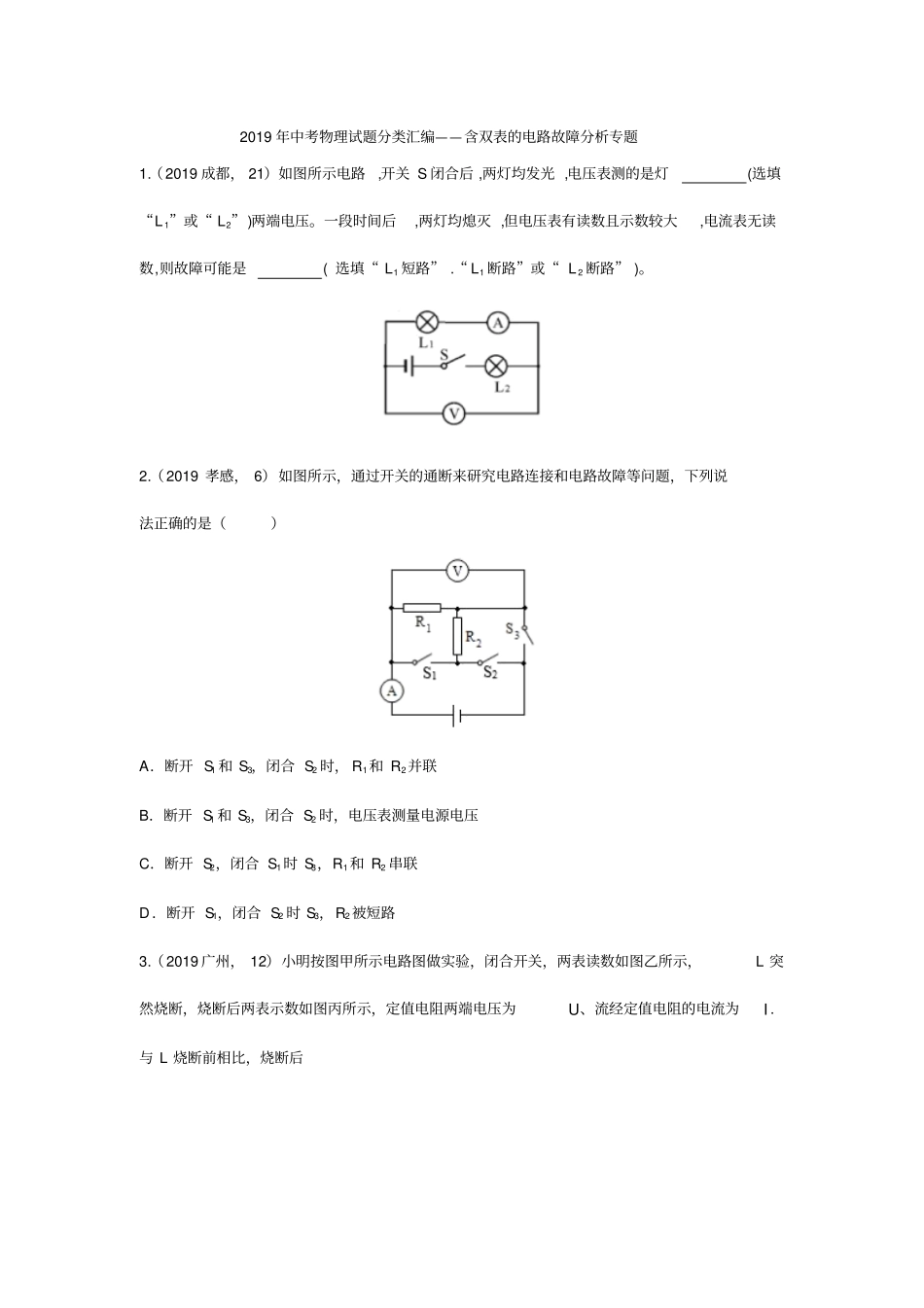

2019年中考物理试题分类汇编——含双表的电路故障分析专题1.（2019成都，21）如图所示电路,开关S闭合后,两灯均发光,电压表测的是灯(选填“L1”或“L2”)两端电压。一段时间后,两灯均熄灭,但电压表有读数且示数较大,电流表无读数,则故障可能是(选填“L1短路”.“L1断路”或“L2断路”)。2.（2019孝感，6）如图所示，通过开关的通断来研究电路连接和电路故障等问题，下列说法正确的是（）A．断开S1和S3，闭合S2时，R1和R2并联B．断开S1和S3，闭合S2时，电压表测量电源电压C．断开S2，闭合S1时S3，R1和R2串联D．断开S1，闭合S2时S3，R2被短路3.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A.U变大，I变大B.U变大、I变小C.U不变，I变小D.U不变，I不变4.（2019呼和浩特，6）如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是A.同时闭合两个开关，两只灯泡电流是相同的B.若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C.若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D.若灯L1被短路，闭合S1、S2后，灯L1不亮，灯L2亮，电流表损坏5.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A.可能是灯L断路,电流表的示数变小B.可能是电阻R短路,电压表的示数变大B.可能是灯L短路,电压表的示数变大D.可能是电阻R断路,电流表的示数变小6.（2019株洲，10）在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变。图中除标有序号的四根导线外其他元件正常，则出现断路的导线一定是（）A．①B．②C．③D．④7.（2019巴中，15）如图所示电路中，电源电压保持不变，闭合开关S．电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路8.（2019年郴州，17）如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（）A．灯泡L断路B．电阻R断路C．灯泡L短路D．电阻R短路9.（2019吉林，6）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）A.变阻器断路B.小灯泡短路C.电流表短路D.小灯泡断路10.（2019连云港，6）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。过一会儿，其中一只灯泡突然熄灭，两个电表示数均不变，假设故障是由其中某只灯泡引起的，则造成此现象的原因可能是A.L1短路B.L2短路C.L1断路D.L2断路11.（2019达州，5）如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是（）A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光D．乙、甲两电表示数的比值与L1的阻值相等12.（2019吉林，6）如图所示，开关闭合后，发现电压表的示数接近电源电压，电流表几乎无示数，如果电路中只有一处故障，则故障是（）A.变阻器断路B.小灯泡短路C.电流表短路D.小灯泡断路13.（2019攀枝花，11）如图所示，闭合开关，甲、乙、丙三灯泡均正常发光，两电表均有示数。一段时间后，三灯泡突然熄灭，两电表示数均变为零。若将甲、乙两灯泡互换，一电表示数仍为零，另一电表有示数。造成此现象的原因可能是（）A．甲灯短路B．甲灯断路C．乙灯断路D．丙灯断路14.（2019年郴州，17）如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（）A．灯泡L断路B．电阻R断路C．灯泡L短路D．电阻R短路15..(2019天水,20)利用图甲所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω。（]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整。（2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）。（3）闭合开关，发现电压表和电流...
