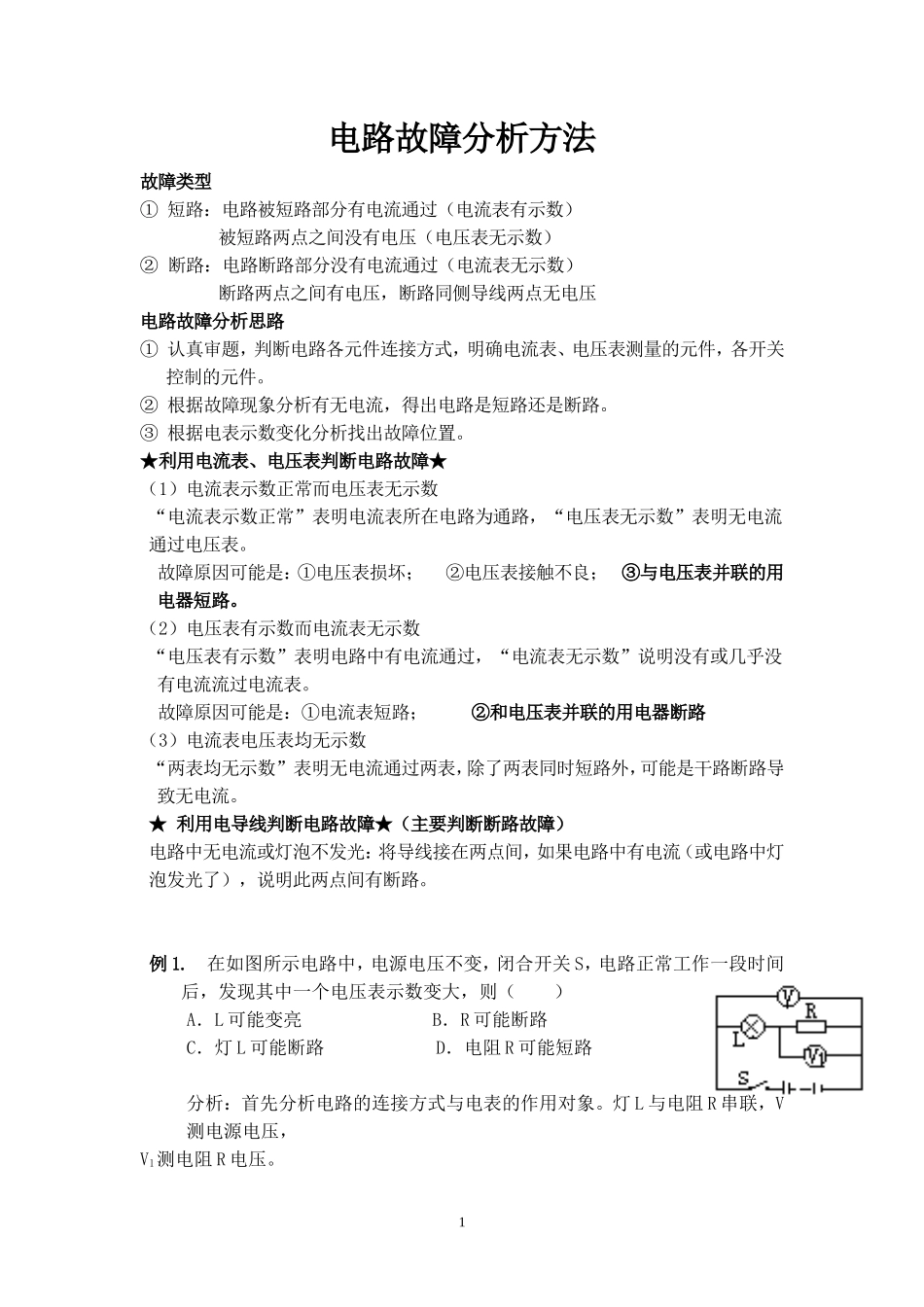

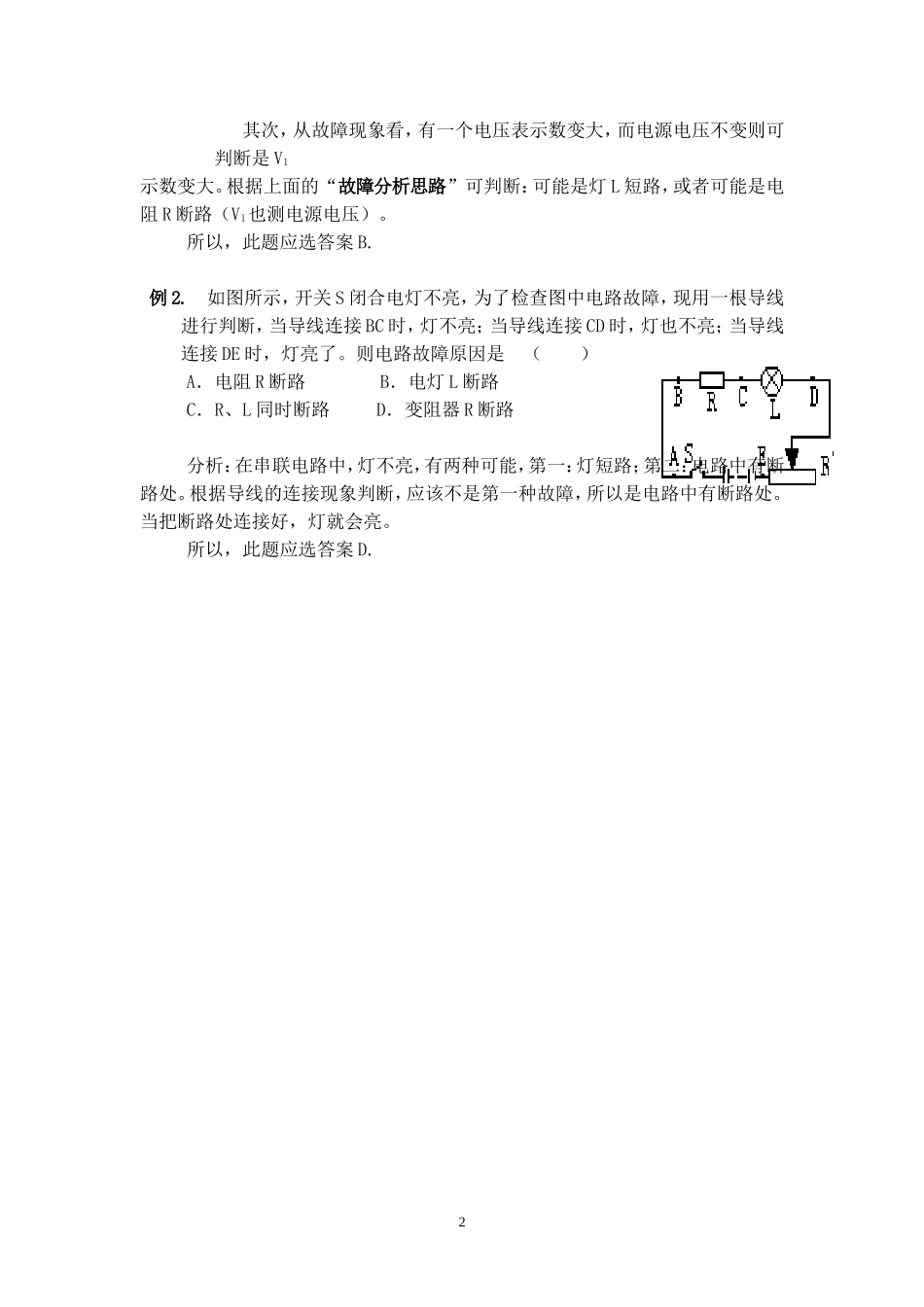

电路故障分析方法故障类型①短路：电路被短路部分有电流通过（电流表有示数）被短路两点之间没有电压（电压表无示数）②断路：电路断路部分没有电流通过（电流表无示数）断路两点之间有电压，断路同侧导线两点无电压电路故障分析思路①认真审题，判断电路各元件连接方式，明确电流表、电压表测量的元件，各开关控制的元件。②根据故障现象分析有无电流，得出电路是短路还是断路。③根据电表示数变化分析找出故障位置。★利用电流表、电压表判断电路故障★（1）电流表示数正常而电压表无示数“电流表示数正常”表明电流表所在电路为通路，“电压表无示数”表明无电流通过电压表。故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。（2）电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表。故障原因可能是：①电流表短路；②和电压表并联的用电器断路（3）电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流。★利用电导线判断电路故障★（主要判断断路故障）电路中无电流或灯泡不发光：将导线接在两点间，如果电路中有电流（或电路中灯泡发光了），说明此两点间有断路。例1.在如图所示电路中，电源电压不变，闭合开关S，电路正常工作一段时间后，发现其中一个电压表示数变大，则（）A．L可能变亮B．R可能断路C．灯L可能断路D．电阻R可能短路分析：首先分析电路的连接方式与电表的作用对象。灯L与电阻R串联，V测电源电压，V1测电阻R电压。1其次，从故障现象看，有一个电压表示数变大，而电源电压不变则可判断是V1示数变大。根据上面的“故障分析思路”可判断：可能是灯L短路，或者可能是电阻R断路（V1也测电源电压）。所以，此题应选答案B.例2.如图所示，开关S闭合电灯不亮，为了检查图中电路故障，现用一根导线进行判断，当导线连接BC时，灯不亮；当导线连接CD时，灯也不亮；当导线连接DE时，灯亮了。则电路故障原因是（）A．电阻R断路B．电灯L断路C．R、L同时断路D．变阻器R断路分析：在串联电路中，灯不亮，有两种可能，第一：灯短路；第二：电路中有断路处。根据导线的连接现象判断，应该不是第一种故障，所以是电路中有断路处。当把断路处连接好，灯就会亮。所以，此题应选答案D.2
