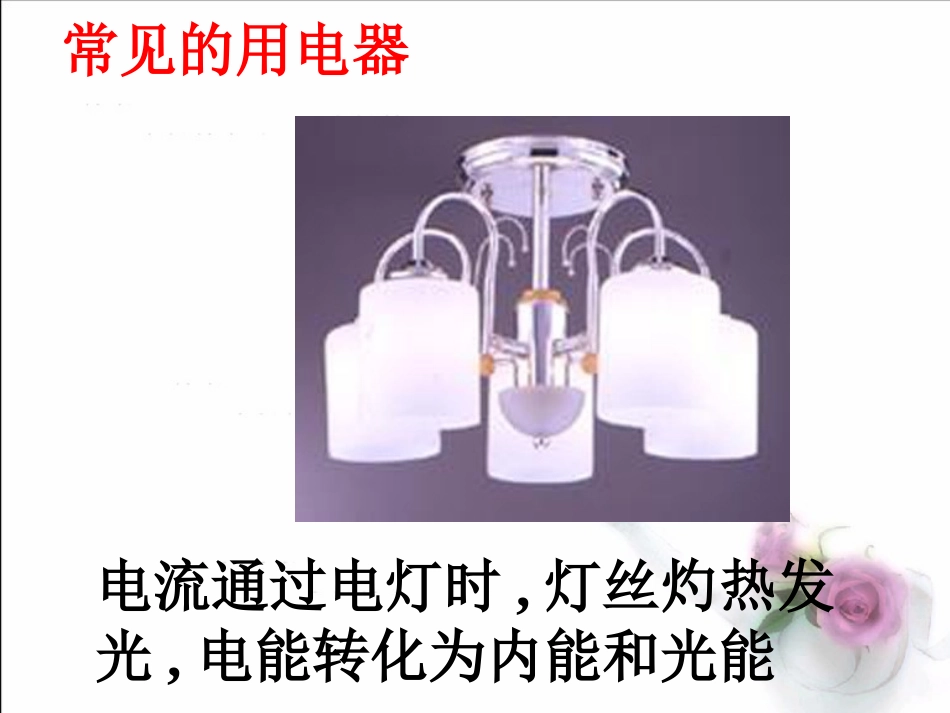

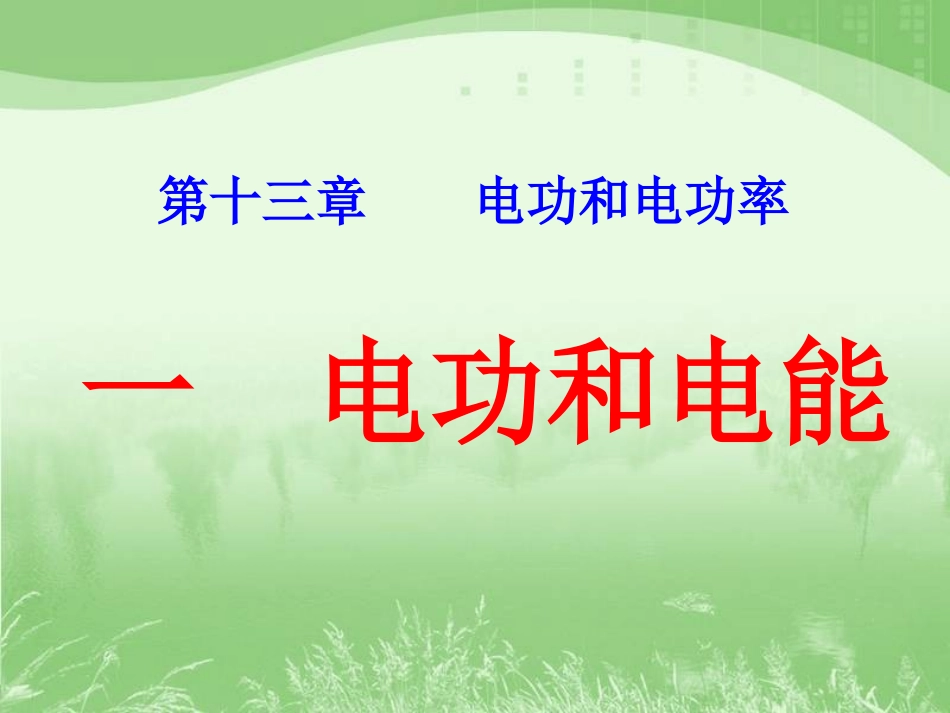

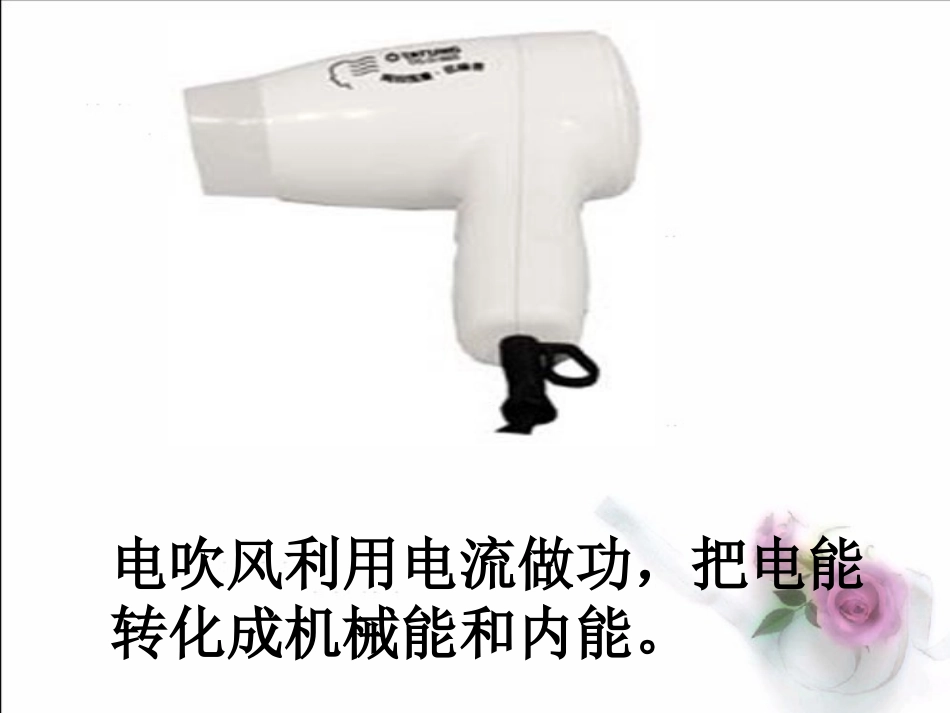

一电功和电能第十三章电功和电功率常见的用电器电流通过电灯时,灯丝灼热发光,电能转化为内能和光能电吹风利用电流做功，把电能转化成机械能和内能。电热水瓶,利用电能把水烧开。电能转化为内能洗衣机利用电能,把衣物洗净。电能转化为机械能。电能转化为光能电能转化为机械能电能转化为内能电灯为我们照明电动机使电风扇旋转电动机使电力机车飞驰电热孵化器中的小鸡破壳而出电热器烧水电能→动能电能→动能（内能）电能→内能电能→光能电能→内能电能→动能•1、以上用电器工作时，能是怎样转化的？•答、把电能转化为其他形式的能。•2、做功的实质什么？•答、做功的实质是实现能的转化（能的转化是靠做功实现的），能转化的过程就是做功。观察结论•3、电流流动时能做功吗？•电流流过用电器，把电能转化为其他形式能的过程，也就是电流做功的过程，所以，电流能够做功。电功：电流所做的功。表示：W实质：电流做功的过程实际上就是电能转化为其他形式能量的过程，电流作了多少功就有多少电能转化为其他形式的能。也就是消耗了多少电能；获得了多少其他形式的能。想一想：下面几种情况电流做功了没有？如果做了电路中的能量是如何转化的？1、正在转动的电动机。2、家中取暖的电热毯。3、教室里亮着的电灯。4、热饭用的微波炉。你能猜想电流做功的多少与哪些因素有关吗？•电压、电流、电阻中你想否绝什么？•还想添加什么？•确定电流做功与哪些因素有关？•电压、电流、通电时间。交流论证：1、电路中电流电压一定，通电时间越长，钩码升高的越高，表明电流做功越多。2、在通电时间一定时，电压电流越大，钩码升高的越高，表明电流做功越多。结论：实验表明：电路中电压越大，电流越大，通电时间越长，电流所作的功越多。精确试验数据表明：电流所作的功跟电压、电流和通电时间成正比。电功等于电压、电流和通电时间的乘积。U：电压——伏特I：电流——安培t：时间——秒W：电功——焦耳电功的单位电功的单位是焦耳(J)生活中常用千瓦时又叫“度”，符号是KW·h1KW·h=3.6106J你一定行：1kW·h==_________J10.8×106J=_______kW·h灌溉农田330m2采煤105kg炼钢1.6kg电车行驶0.85千米洗衣机工作2.7个小时电脑工作5小时生产“彩电”0.3台生产铅笔90支生产方便面170包生产毛毯2条10盏节能灯工作100小时机织棉布11m生产化肥0.7kg小明的书桌上有一盏台灯，正常使用时通过灯丝的电流为150mA，他每晚要在灯下面学习30min，那么每晚流经台灯的电流做多少功？1．有一只节能灯接在220V的家庭电路中，通过它的电流为90mA，计算这只灯使用5h消耗多少度电？解析：90mA=0.09AW=UIt=220V×0.09A×5h=0.099kW·h这只节能灯工作5h消耗的电能是0.099kW·h，即0.099度。练一练有谁知道你家里一个月要交多少电费吗?供电部门在收电费之前根据什么来确定用户所用的电量的?四、电能的测量—电能表1、作用：测量用户消耗电能的仪表电能表1、电能表的作用：测电功2、根据计数器读数:月初月末3246.8kW·h3265.4kW·h2、读数：红圈里的数字是小数点后面的数字单位：kW•h即：度2(4)A:2(4)A:电能表能持续工作时的最大电流为电能表能持续工作时的最大电流为2A2A短时间内允许通过的最大电流为短时间内允许通过的最大电流为4A4A50Hz50Hz：：表示电能表在表示电能表在50Hz50Hz的交流电中使用的交流电中使用3000r/kW·h3000r/kW·h：：表示每消耗表示每消耗1kW·h1kW·h（度）的电能，转盘（度）的电能，转盘转动转动30003000转转示数：整数示数：整数++一位小数一位小数读数为：读数为：145.5145.5kW·hkW·h220V:220V:表示电能表适用的表示电能表适用的额定电压额定电压为为220V220V(a)感应式3、技术参数和示数说明：额定电压220V持续工作的最大电流5A，短时间可通过电流5A—10A1KW·h电能表转盘转动圈数为1200转有一种电子式单向电能表已开始使用，其中没有转动的铝盘，靠内部的电子电路计算电能，读数由液晶板显示。(b)电子式表示每消耗表示每消耗1kW·h1kW·h的电能，指示灯闪的电能，指示灯闪烁烁32003200次次•其他：电子式单向电能表•重要参数imp/（KW·h）：表示用电1KW·h指示灯闪烁的次数，如6400imp...
