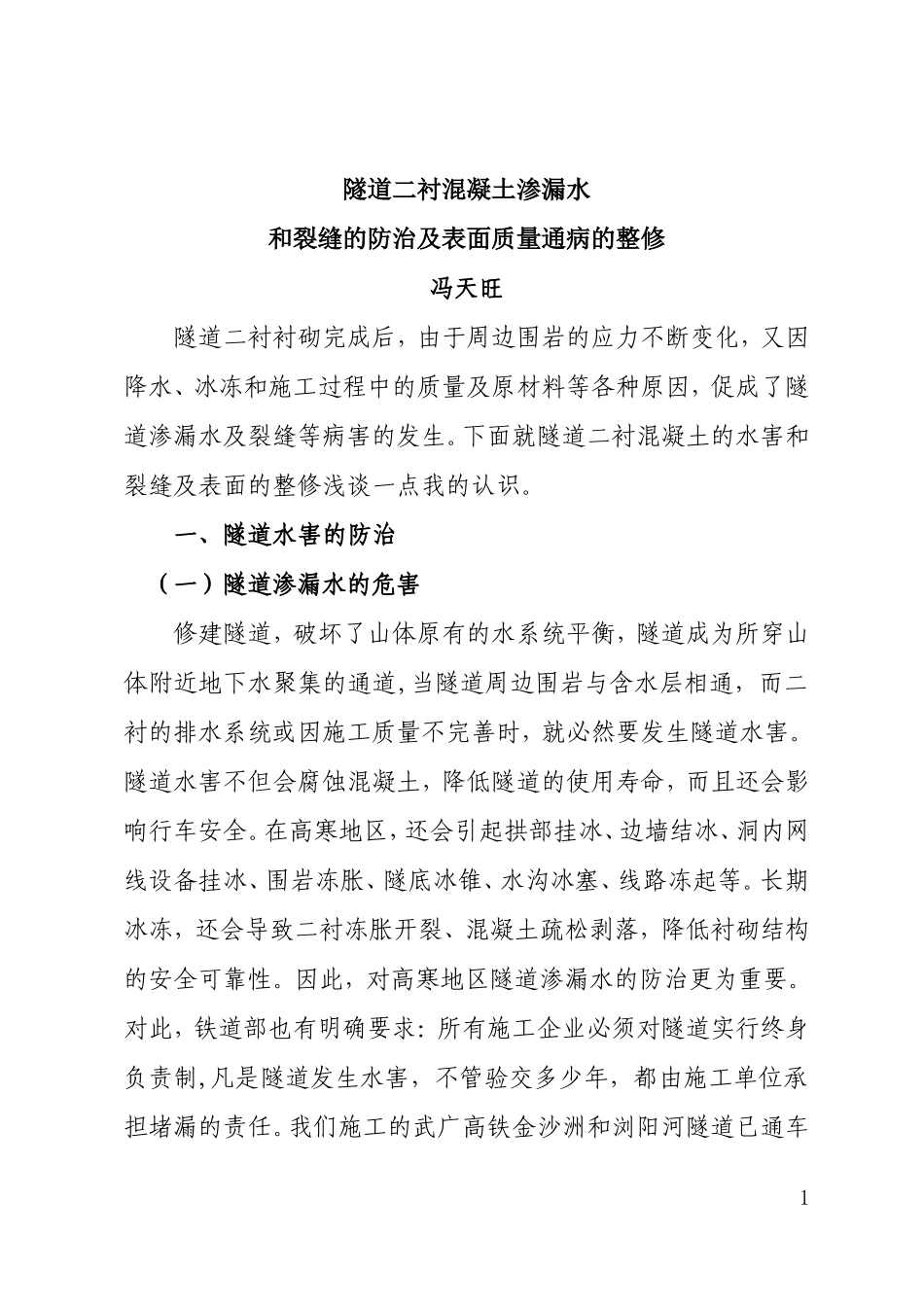

隧道二衬混凝土渗漏水和裂缝的防治及表面质量通病的整修冯天旺隧道二衬衬砌完成后，由于周边围岩的应力不断变化，又因降水、冰冻和施工过程中的质量及原材料等各种原因，促成了隧道渗漏水及裂缝等病害的发生。下面就隧道二衬混凝土的水害和裂缝及表面的整修浅谈一点我的认识。一、隧道水害的防治（一）隧道渗漏水的危害修建隧道，破坏了山体原有的水系统平衡，隧道成为所穿山体附近地下水聚集的通道,当隧道周边围岩与含水层相通，而二衬的排水系统或因施工质量不完善时，就必然要发生隧道水害。隧道水害不但会腐蚀混凝土，降低隧道的使用寿命，而且还会影响行车安全。在高寒地区，还会引起拱部挂冰、边墙结冰、洞内网线设备挂冰、围岩冻胀、隧底冰锥、水沟冰塞、线路冻起等。长期冰冻，还会导致二衬冻胀开裂、混凝土疏松剥落，降低衬砌结构的安全可靠性。因此，对高寒地区隧道渗漏水的防治更为重要。对此，铁道部也有明确要求：所有施工企业必须对隧道实行终身负责制,凡是隧道发生水害，不管验交多少年，都由施工单位承担堵漏的责任。我们施工的武广高铁金沙洲和浏阳河隧道已通车1多年，现堵水队伍仍旧撤不回来。现在不论是在建的铁路隧道还是公路隧道，水害已成为隧道各种病害的防治之首。（二）隧道水害的类型1、从渗漏水的位置上分：边墙渗漏、沉降缝渗漏、仰拱施工缝渗漏、拱顶渗漏等。2、从渗漏水量大小上分：渗水：从边墙或拱顶有大面积湿渍或点状水珠，并沿二衬表面往下流动。漏水（或股水）：从拱顶或边墙滴水成线。冒水：从边墙或仰拱部位冒出股状水或汩汩成流。（三）水害的成因1、防水板安装的质量问题（1）Ⅰ、Ⅱ、Ⅲ级围岩光爆效果差，初支又没喷平，导致初支面凹凸不平，尖锐突出物没处理，造成防水板被二衬混凝土拉裂，或被尖锐物戳破，防水板失效。（2）防水板褶皱。褶皱侵入二衬混凝土，造成厚度不够，此处成为围岩应力集中点，混凝土被破坏时，防水板同时被撕裂失效。（3）防水板搭接小于设计的宽度。（4）防水板焊缝不合格。爬焊机电流或温度掌握不好，防水板2焊缝融接不均,有些没粘牢，有些却已焊透。还有的因两幅防水板搭接不齐，导致焊缝倾斜,双焊缝变成单焊缝。（5）防水板用钉子固定，或被尖锐物扎破后，补焊质量又不好，形成虚焊或漏焊。（6）防水板搭接顺序不对。（7）避车（人）洞处防水板处理不好。（8）防水板质量有问题（EVA1.2～1.5mm）2、橡胶止水带和止水条的安装质量问题（1）橡胶止水带搭接长度不满足设计要求。在富水地段违规搭接。（2）安装位置不对。中埋式橡胶止水带应安在衬砌厚度的二分之一处，同理，仰拱的中埋式止水带也应安在仰拱部位的中部，成仰弧状布置。止水条埋设部位也与此相同。（3）预埋的深度不对。中埋式橡胶止水带应预埋其宽度的二分之一。3、施工缝或沉降缝施工质量问题（1）按设计要求，施工缝与沉降缝因作用不同，设置也有不同。隧道沉降缝是二衬、仰拱、水沟、电缆槽在一个截面上，要求全部断开，而施工缝的施工断面却是不固定的，所有构筑物可以不在一个断面上。在设计上也有区别，环向施工缝一般设计中埋式橡3胶止水带；沉降缝设计是钢边橡胶止水带或背贴式橡胶止水带，同时补以沥青木丝塞缝等措施,如果两者混淆，很容易导致渗漏水。（2）二衬与二衬之间、二衬与矮边墙之间、矮边墙与底板之间、底板与水沟（电缆槽）之间或者仰拱与仰拱之间的所有施工缝处，混凝土没凿毛或凿毛程度不够，浮碴没清洗干净，形成隔离层而导致渗漏水。4、纵、横向透水盲管安装质量有缺陷（1）纵向与横向盲管连接、纵向盲管与泄水管连接没用三通，或虽用三通但插入深度不足，或虽插入深度足够，但接头处没用无纺布包裹密实，导致水泥浆液进入堵管。（2）纵向盲管安装的坡度与隧道坡道不一致，导致流水滞留盲管内，其中随流水夹带的碎屑沉淀而堵管。（3）环向盲管或泄水管布设不合理，在富水地段应加密布设，增加泄水孔，否则，时间一长同样会造成砂石碎屑沉淀堵管。（4）环、纵向盲管布设时定位钉间距过大，灌注时受到混凝土挤压偏移变形，接头被拔出或脱落，排水作用失效。5、二衬施工时混凝土捣固不密实，有空洞，造成强度低于设计，不...
