2019沪科版高中物理选修2电能的输送与变压器测试试题含答案VIP专享VIP免费

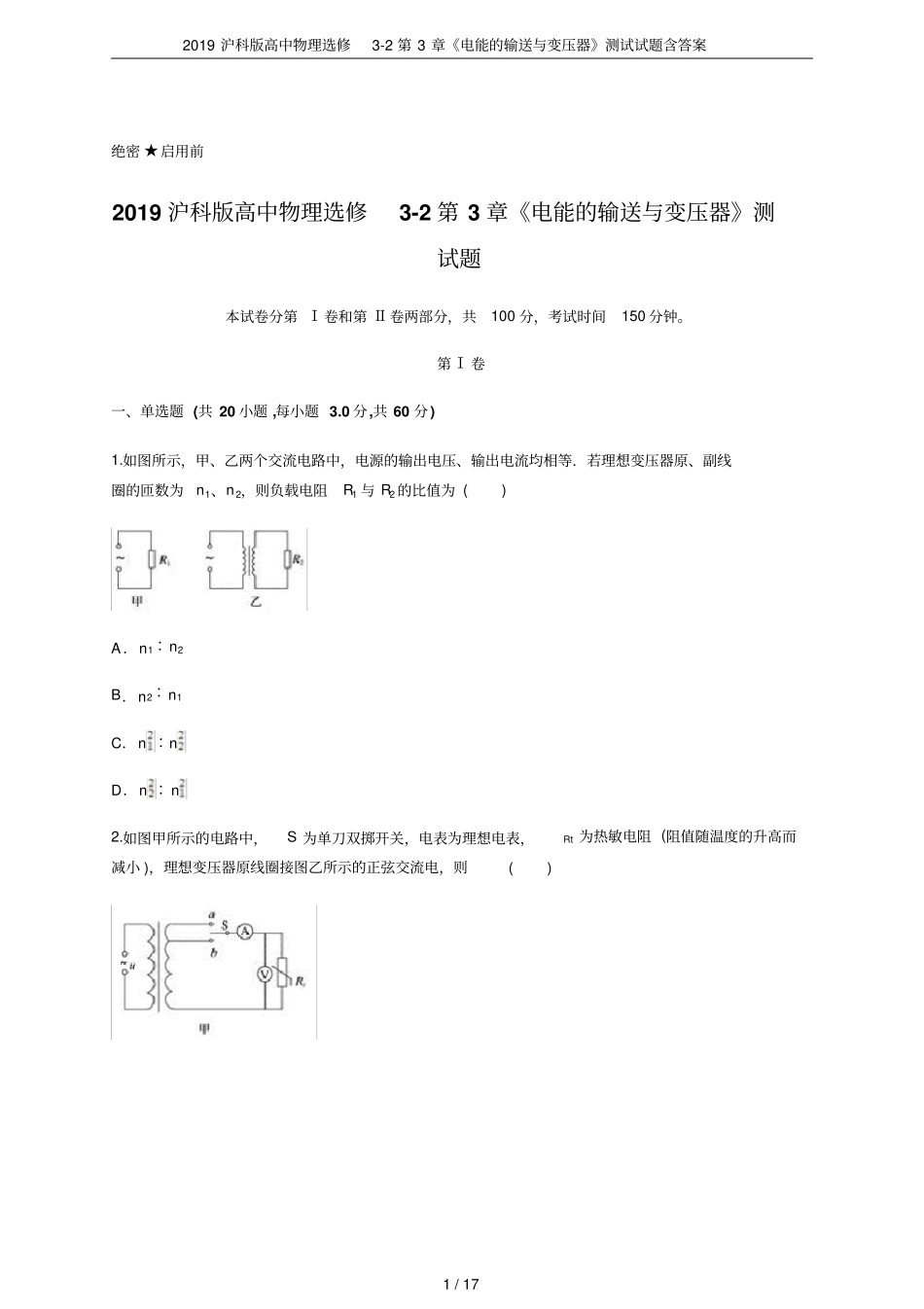

2019沪科版高中物理选修3-2第3章《电能的输送与变压器》测试试题含答案1/17绝密★启用前2019沪科版高中物理选修3-2第3章《电能的输送与变压器》测试题本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分，考试时间150分钟。第Ⅰ卷一、单选题(共20小题,每小题3.0分,共60分)1.如图所示，甲、乙两个交流电路中，电源的输出电压、输出电流均相等．若理想变压器原、副线圈的匝数为n1、n2，则负载电阻R1与R2的比值为()A．n1∶n2B．n2∶n1C．n∶nD．n∶n2.如图甲所示的电路中，S为单刀双掷开关，电表为理想电表，Rt为热敏电阻(阻值随温度的升高而减小)，理想变压器原线圈接图乙所示的正弦交流电，则()2019沪科版高中物理选修3-2第3章《电能的输送与变压器》测试试题含答案2/17A．变压器原线圈中交流电压u的表达式u＝110·sin100πt(V)B．S接在a端，Rt温度升高时，变压器的输入功率变小C．S接在a端，Rt温度升高时，电压表和电流表的示数均变大D．S由a切换到b，Rt消耗的功率变大3.如图所示的四个电路，能够实现升压的是()A．B．C．D．4.如图甲、乙所示电路中，当A、B接10V交变电压时，C、D间电压为4V；M、N接10V直流电压时，P、Q间电压也为4V．现把C、D接4V交流，P、Q接4V直流，下面可表示A、B间和M、N间的电压的是()A．10V10VB．10V4VC．4V10VD．10V05.一电器中的变压器可视为理想变压器，它将220V交变电流改变为110V．已知变压器原线圈匝2019沪科版高中物理选修3-2第3章《电能的输送与变压器》测试试题含答案3/17数为800，则副线圈匝数为()A．200B．400C．1600D．32006.图甲所示的变压器原、副线圈匝数比为3∶1，图乙是该变压器cd输入端交变电压u的图象，L1、L2、L3、L4为四只规格均为“9V,6W”的相同灯泡，各电表均为理想交流电表．以下说法正确的是()A．ab输入端电压的瞬时值表达式为Uab＝27sin100πt(V)B．ab输入端输入功率Pab＝18WC．电流表的示数为2A，且四只灯泡均能正常发光D．断开K，电压表V读数将变小7.如图所示，理想变压器的原、副线圈的匝数比n1∶n2＝2∶1，原线圈接正弦交变电流，副线圈接电动机，电动机线圈电阻为R.当输入端接通电源后，电流表读数为I，电动机带动一质量为m的重物以速度v匀速上升．若电动机因摩擦造成的能量损失不计，则图中电压表的读数为()2019沪科版高中物理选修3-2第3章《电能的输送与变压器》测试试题含答案4/17A．4IR＋B．C．4IRD．IR＋8.图为远距离输电示意图，发电机的输出电压U1和输电线的电阻、理想变压器的匝数均不变，且n1∶n2＝n4∶n3.当用户消耗的功率增大时，下列表述正确的是()A．用户的总电阻增大B．用户的电压U4增大C．U1∶U2＝U4∶U3D．用户消耗的功率等于发电机的输出功率9.如图所示，一输入电压为220V、输出电压为36V的变压器副线圈烧坏．为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈，然后将原线圈接到220V交流电源上，测得新绕线圈的端电压为1V，按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为()A．1100,360B．1100,180C．2200,180D．2200,3602019沪科版高中物理选修3-2第3章《电能的输送与变压器》测试试题含答案5/1710.如图所示，为四种亮度可调的台灯的电路示意图，它们所用白炽灯泡相同，且都是“220V,40W”，当灯泡所消耗的功率都调于20W时，哪种台灯消耗的功率最小()A．B．C．D．11.如图所示，理想变压器原线圈接一交流电源，副线圈回路中有一定值电阻R和两个小灯泡L1、L2，最初电键S是断开的，现闭合电键S，则()A．副线圈两端电压变大B．灯泡L1变亮C．电流表A1示数变大D．电阻R中的电流变小12.在图甲所示的电路中，理想变压器原线圈两端的正弦交变电压变化规律如图乙所示．已知变压器原、副线圈的匝数比n1∶n2＝10∶1，串联在原线圈电路中电流表A1的示数为1A，下列说法正确的是()A．电压表V的示数为200V2019沪科版高中物理选修3-2第3章《电能的输送与变压器》测试试题含答案6/17B．变压器的输出功率为200WC．变压器输出端交流电的频率为100HzD．电流表A2的示数为0.1A13.如图所示，某小型发电站发电机输出的交流电压为500V，输出的电功率为50kW，用电阻为3Ω的输电线向远处送电，...
