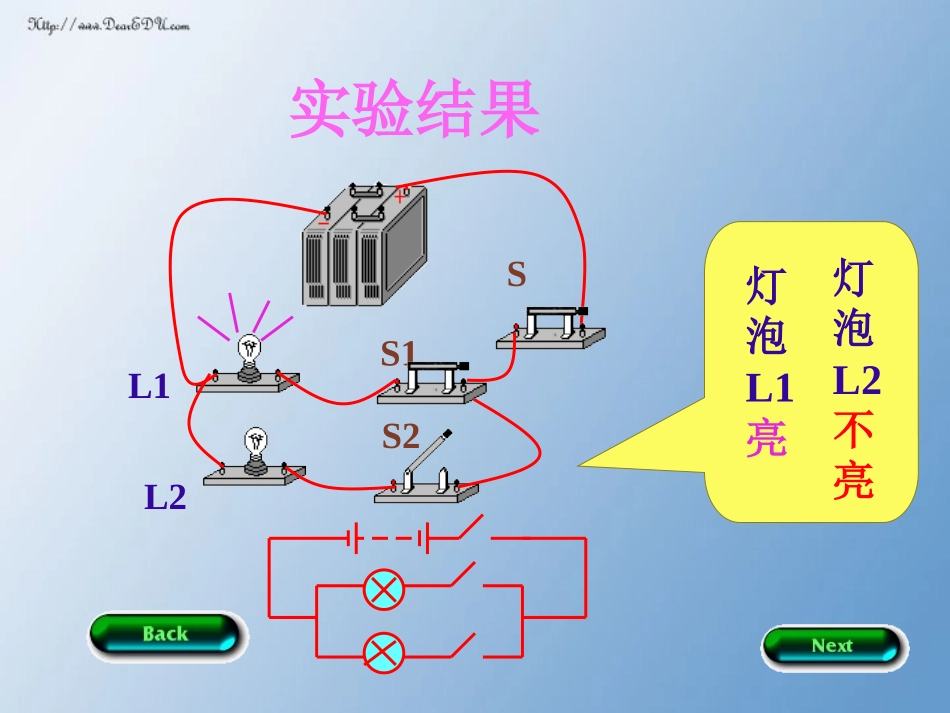

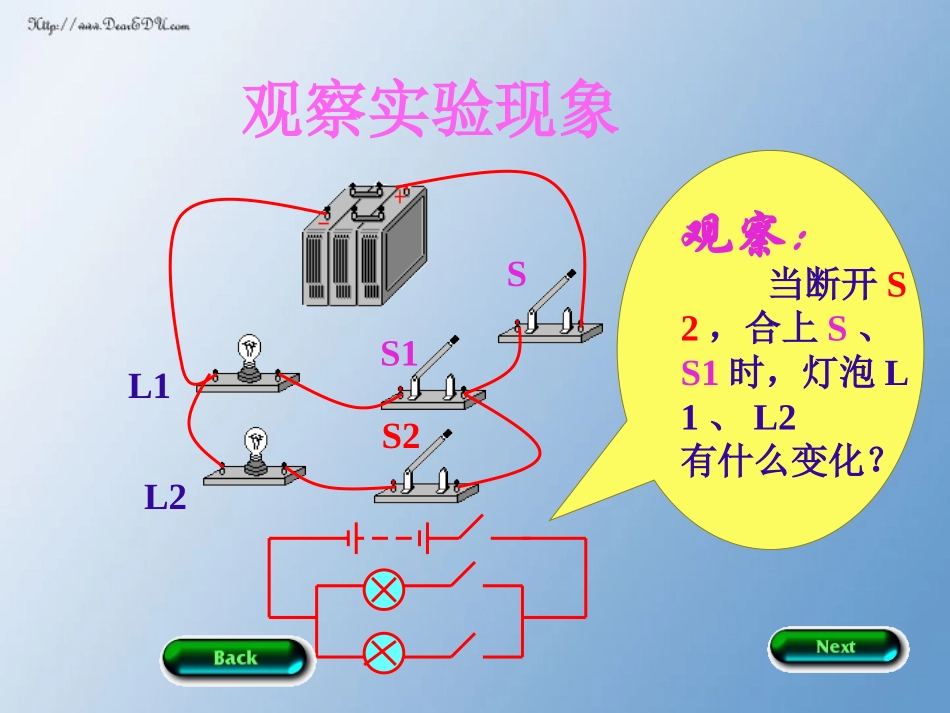

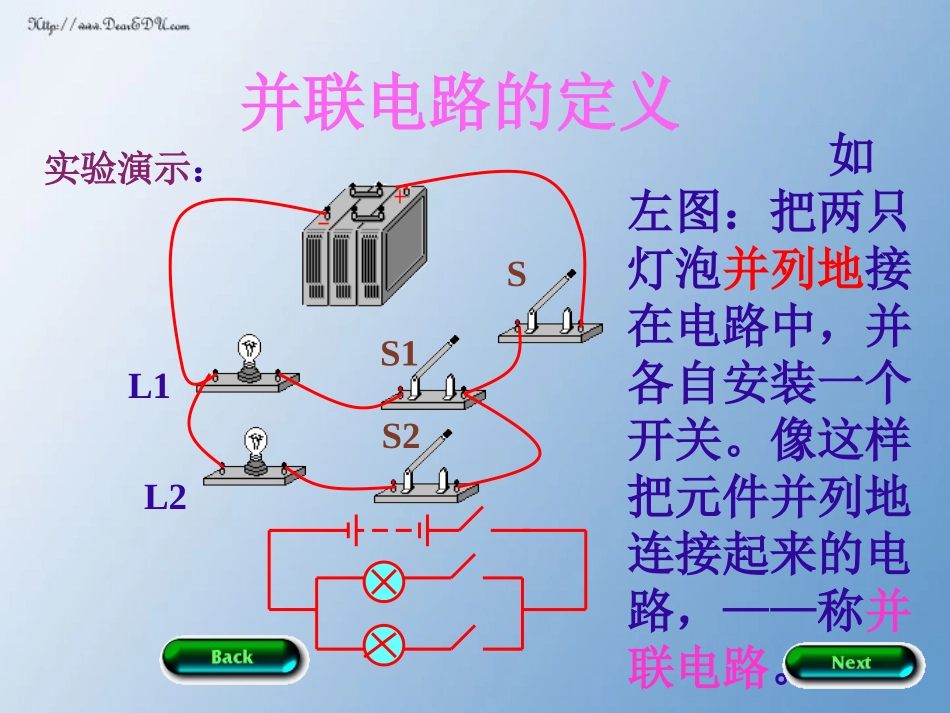

SS1S2L1L2如左图:把两只灯泡并列地接在电路中,并各自安装一个开关。像这样把元件并列地连接起来的电路,——称并联电路。并联电路的定义实验演示:观察:当断开S2,合上S、S1时,灯泡L1、L2有什么变化?SS1S2L1L2观察实验现象SS1S2L1L2灯泡L1亮灯泡L2不亮实验结果SS1S2L1L2再观察:当断开开关S1,合上开关S、S2时,灯泡L1、L2的变化?观察实验SS1S2L1L2灯泡L1不亮灯泡L2亮实验结果并联电路的特点1)电流有两条(或多条)路径。2)各元件可以独立工作。3)干路的开关控制整个干路,支路的开关只控制本支路。[思考]并联电路知识结构方框图工作特点并联电路连接特点开关的控制特点各用电器(包括跟用电器相连的开关)各自接在电路两点之间。某一条支路断开时,其他支路上的用电器照常工作。干路上的开关可以控制所有用电器,而支路上的开关只能控所在支路上的用电器。1.如果电路中有两个用电器,下列说法中正确的是:[]A.闭合开关S后,亮灯同时亮的一定是串联.B.闭合开关S后,亮灯同时亮的一定是并联.C.闭合开关S后,亮灯同时亮的可能是并联,也可能是串联.D.条件不足,无法判定.答案:1.如果电路中有两个用电器,下列说法中正确的是:[]A.闭合开关S后,亮灯同时亮的一定是串联.B.闭合开关S后,亮灯同时亮的一定是并联.C.闭合开关S后,亮灯同时亮的可能是并联,也可能是串联.D.条件不足,无法判定.答案:C(只有答案C全面)2、找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]L2L1L2L1L1L22、找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]甲:电路为短路,电路虽有用电器但没有接入电路。L2L1L2L1L1L22、找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]乙:电路中L2没有接入电路中,造成L2部分断路。L2L1L2L1L1L22、找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]丙:电路虽然连接对了,但由于导线交叉易造成混乱。L2L1L2L1L1L2
