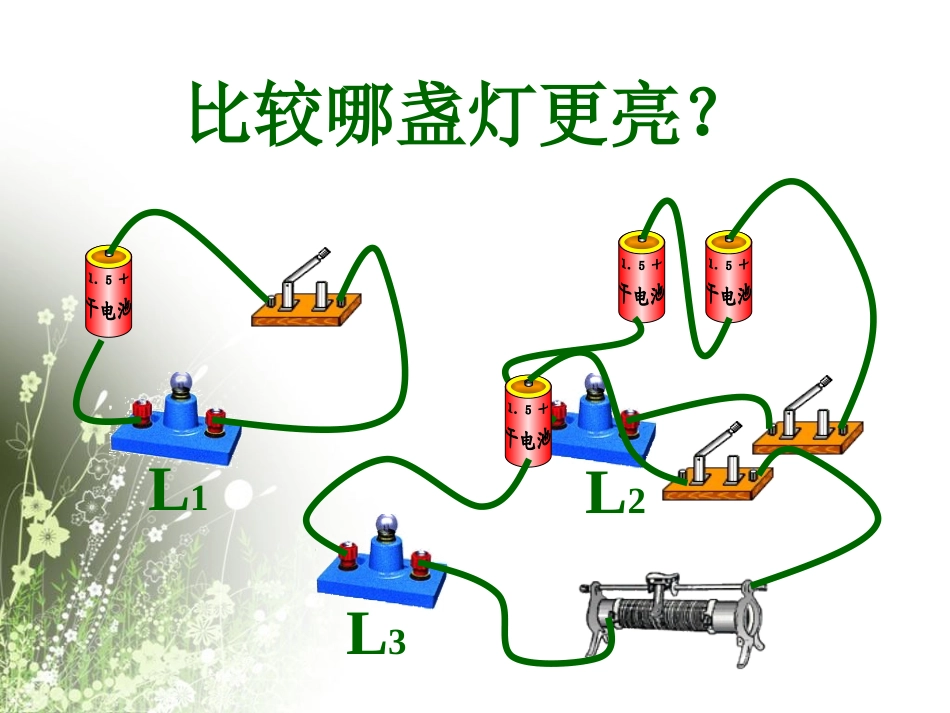

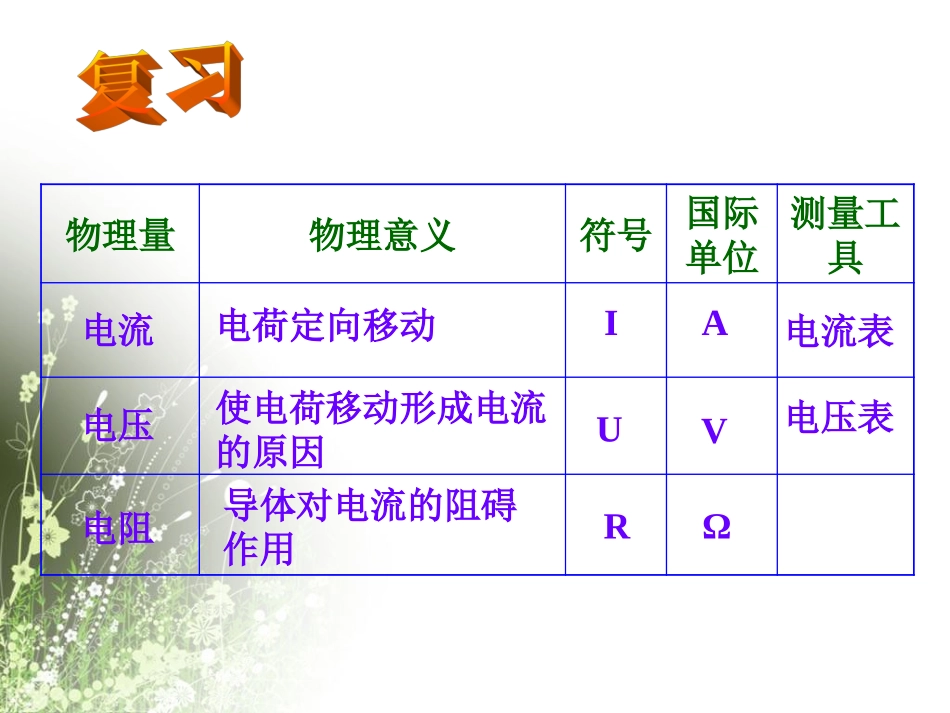

第十二章欧姆定律第十二章欧姆定律一探究--电流与电压、电阻的关系物理量物理意义符号国际单位测量工具电流电荷定向移动IA电流表电压使电荷移动形成电流的原因UV电压表电阻导体对电流的阻碍作用RΩ比较哪盏灯更亮？L1L2L3导体两端的电压越高，流过导体的电流就会越大；导体的电阻越大，流过它的电流就会越小。经分析：I、U、R究竟有什么关系呢？研究I、U、R1.要研究I与U的关系R一定2.要研究I与R的关系U一定控制变量法电阻一定时的电流跟电压的关系提出问题猜想与假设在导体两端的电压越高，流过导体的电流就会越大。实验探究探究电流、电压、电阻三个物理量之间的关系。条件控制：保持＿＿不变，改变＿＿，研究电流与电压之间的关系。电阻电压实验电路图及实验器材sRAV··实验一电阻为5Ω时，电流与电压的关系保持电阻不变时，电流跟电压成＿＿＿关系。结论1：正比U/VI/AO····保持电阻不变，电流随电压变化的图像。1320.10.30.2进行实验进行实验实验次数电阻R/Ω电压U/V电流I/A第一次10第二次10第三次10R=____Ω总结数据、得出结论101230.10.20.3结论：当电阻一定时，电流跟电压成＿＿＿。正比电压不变时，电流与导体电阻的关系。提出问题猜想与假设在电压一定时，电阻越大，电流越小Ｒ/ΩI/AO电压不变时，电流随电阻变化的图像５１５１０0.10.30.2进行实验.....．．．.U=3.0V总结数据、得出结论0.30.150.1结论：实验次数电阻R/Ω电流I/A第一次5第二次10第三次15当电压一定时，电流跟电阻成＿＿＿。反比1.在电阻一定时，导体中的电流与导体两端的电压成正比。2.在电压一定时，导体中的电流与导体的电阻成反比。结论结论1.在研究“电流跟电压、电阻的关系”时,采用的研究方法是______________.控制变量法2.关于导体中通过的电流与导体两端的电压关系,下列叙述中正确的是()A.导体中通过的电流越大,其两端的电压越高.B.导体中通过的电流越小,其两端的电压越低.C.在导体电阻不变的情况下,导体中通过的电流与导体两端的电压成正比.D.在导体电阻一定时,其两端的电压与通过的电流成正比.C3.关于电压与电流的关系的说法不正确的是（）A电压是电路中形成电流的原因B导体中的电流与电压成正比，与电阻成反比C电阻一定时，导体两端的电压与电流成正比D电阻一定时，导体电流与导体两端电压成正比C4.电阻R1=5R2，将它们分别接在同一电源两端，则通过R1与R2的电流之比为（）A、1:1B、1:5C、5:2D、无法确定解析：R1与R2的电阻虽然不等，将它们分别接在同一电源两端，就是指加在R1与R2两端的电压是相同的。根据电流与电阻的关系，在电压一定的情况下，导体中的电流跟电阻成反比。因为R1=5R2，即R1:R2=5:1，所以R1与R2中的电流之比为1：5B5.如图所示电路中，当开关S闭合，滑片P向右移动时，关于两表示数的变化下述正确的是()A.电流表、电压表的示数均变大B.电流表、电压表的示数均变小C.电流表的示数变小，电压表的示数变大D.电流表的示数变大，电压表的示数变小C6.图中是小明同学研究的电流与电压关系时利用所测数据画出的U-I图像，由图可知，R1与R2的大小关系是（）AR1>R2BR1
