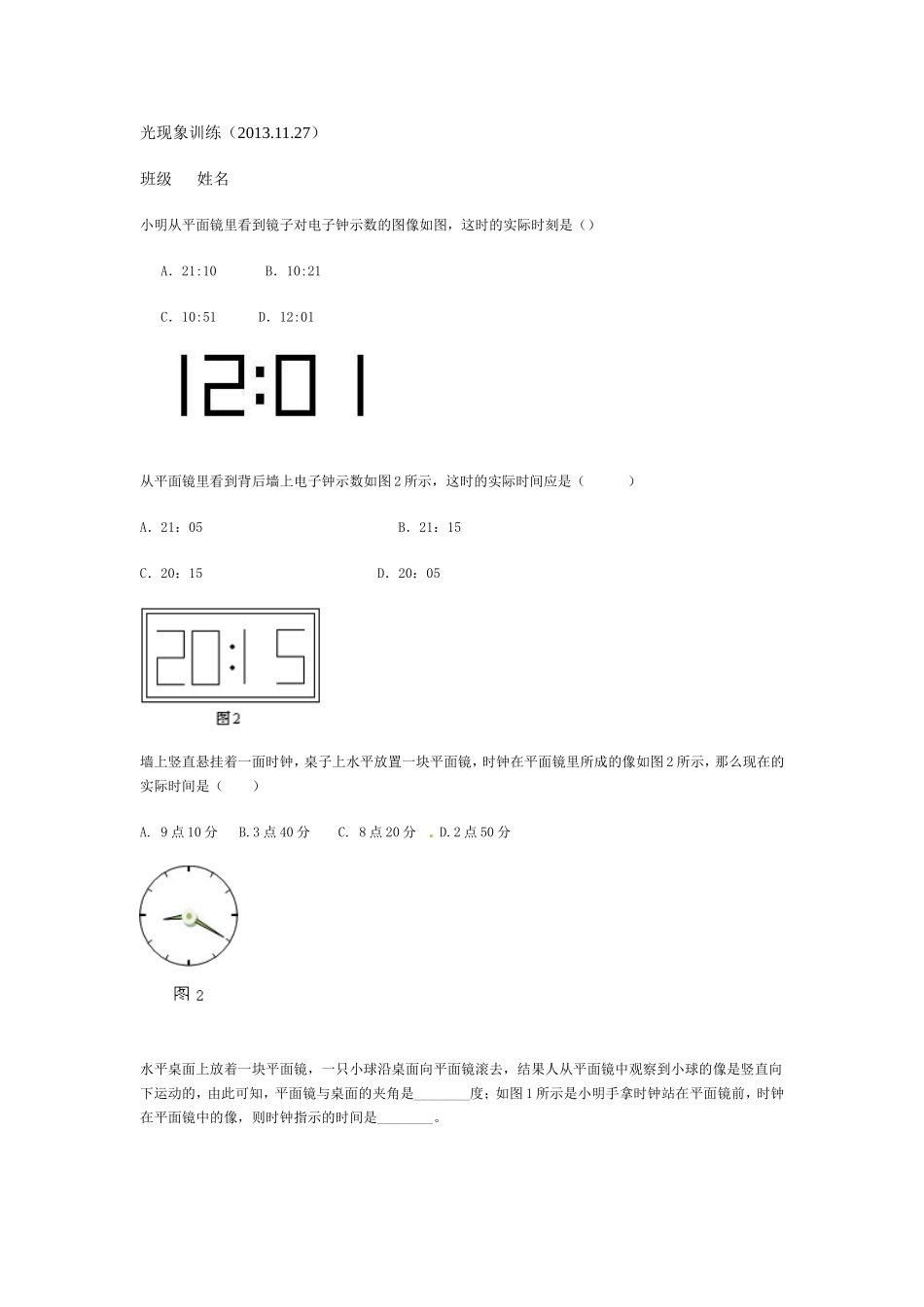

光现象训练（2013.11.27）班级姓名小明从平面镜里看到镜子对电子钟示数的图像如图，这时的实际时刻是（）A．21:10B．10:21C．10:51D．12:01从平面镜里看到背后墙上电子钟示数如图2所示，这时的实际时间应是（）A．21：05B．21：15C．20：15D．20：05墙上竖直悬挂着一面时钟，桌子上水平放置一块平面镜，时钟在平面镜里所成的像如图2所示，那么现在的实际时间是（）A.9点10分B.3点40分C.8点20分D.2点50分水平桌面上放着一块平面镜，一只小球沿桌面向平面镜滚去，结果人从平面镜中观察到小球的像是竖直向下运动的，由此可知，平面镜与桌面的夹角是________度；如图1所示是小明手拿时钟站在平面镜前，时钟在平面镜中的像，则时钟指示的时间是________。如图所示甲、乙两图都是时钟在平面镜中成的像，它们的实际时间是甲；乙。如图所示，两个平面镜之间的夹角为75°，在两镜面夹角的角平分线上有一个点光源S，它在两平面镜中所成的像个数为（）(A)6(B)5(C)4(D)3有一个点光源S，放在平面镜MN前，若镜MN不动，光源S以2m/s的速度沿与镜面成45°角的方向向右做匀速直线运动，如图4所示，则光源S在镜中的像S'将（）A.以速度4m/s沿SO直线方向向右平移B.以速度2m/s沿垂直于SO方向向上平移C.以速度2m/s沿垂直于SO方向向下平移D.以速度4m/s沿SO直线方向向左平移如图所示，两个并排且深度相同的水池，一个未装水，另一个装水，在两池的中央各竖立一长度相同且比池深略长的标杆，此时，阳光斜射到水池．下列关于两水池中标杆的影子的说法中，正确的是A．两池中标杆影子长度相同B．装水的池中标杆影子较长C．未装水的池中标杆影子较长D．装水的池中标杆没有影子如图是第30届潍坊国际风筝会吉祥物﹣﹣“绿色花蛇”，它在竖直放置的平面镜中的像是下图中的哪一个（）A．B．C．D．下列现象中与平面镜成像原理一致的是（）A．手影B．水中倒影C．钢笔“错位”D．检查视力的时候，视力表放在被测者头部的上方，被测者识别对面墙上镜子里的像，如图所示．视力表在镜中的像与被测者相距多远？A．5mB.4.6mC.4.2mD.3.3m小敏作发光点S的像S/的光路图，如图。他作图的步骤有：①作反射光线O1A1、O2A2。②作入射光线SO1、SO2，③作法线O1N1、O2N2，④将反射光线O1A1、O2A2反向延长交于S/。正确的顺序是()A．①②③④B．②③①④C．④①③②D．②①③④在探究平面镜成像特点的过程中，小明把四个模型分别面对玻璃直立在桌面上，用于研究像与物左右位置的关系，其中能够达到实验目的的是（）如图2所示是小明根据小丽照镜子的情景确立的几个探究课题，其中最合理的是（）A.镜中像的大小跟人到镜距离的关系B.镜中像的多少跟两镜面夹角的关系C.镜中像的多少跟人到镜距离的关系D.镜中像的大小跟两镜面夹角的关系夜晚，当汽车发出的光照射到自行车尾灯上时，司机看到尾灯反射的光，就能及时避让。下图2中有关自行车尾灯的光路图正确的是（）如图所示，用手电筒对着平面镜中的像A′B′照射时，会发现像比原来亮多了，这是因为A．光照到像上，所以像变亮B．镜子比原来亮，所以像也比原来亮C．光照到镜子上发生反射，使物体变亮D．光照射像后，人的感觉不同下图中是物体在平面镜中成像的情况，正确的是（）如图所示，一只小鸭浮在平静的湖面上。能正确表示小鸭和它在水中的“倒影”的是（）小明在某商场买鞋，他选了一双新鞋在垂直的试鞋镜前试穿，如图1所示，但在镜中他看不到自己穿着的新鞋的像，为了看到，他应该A．弯腰或下蹲B．使身体离镜子远一些C．使身体离镜子近一些D．把穿着鞋的脚抬高一些
