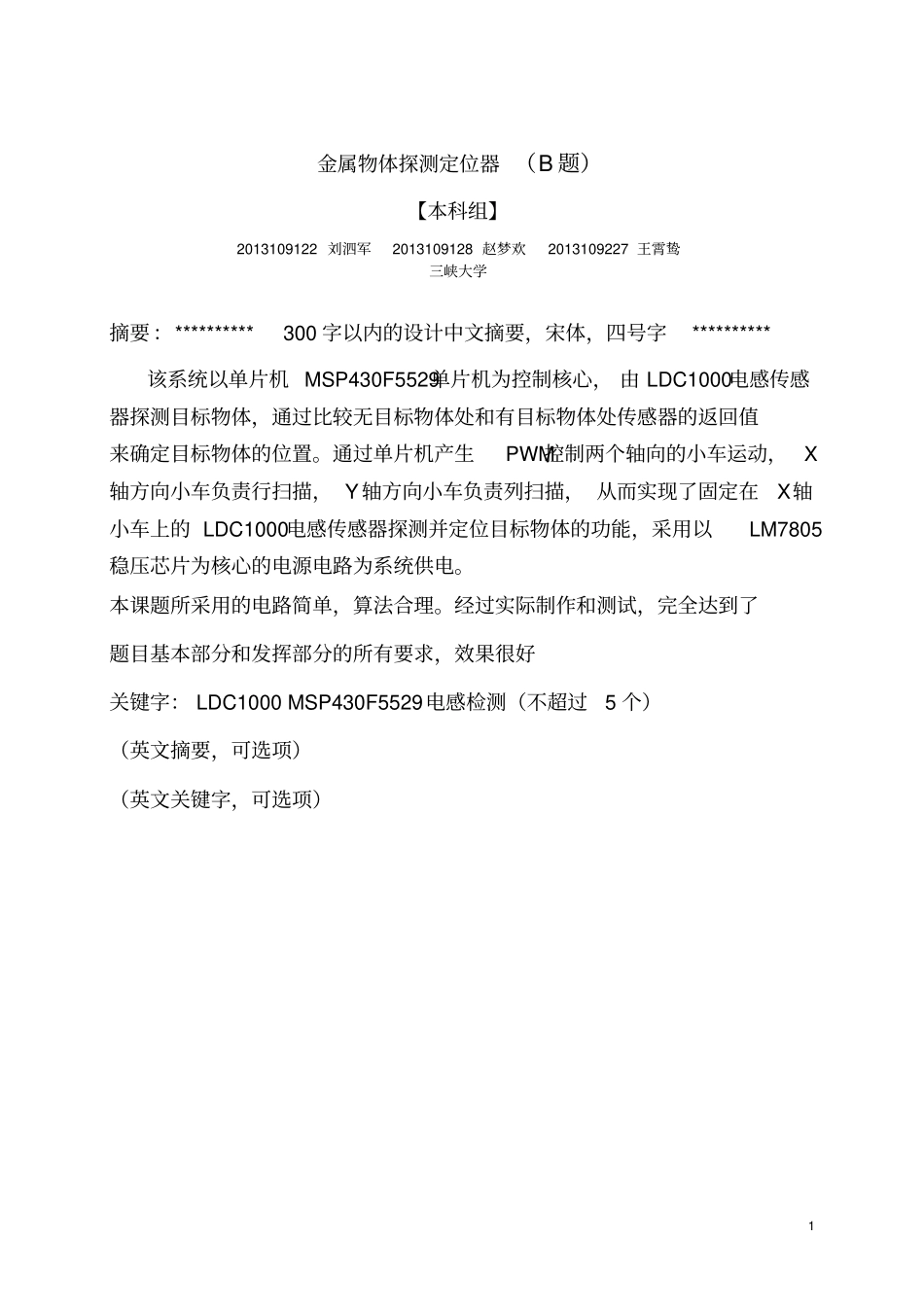

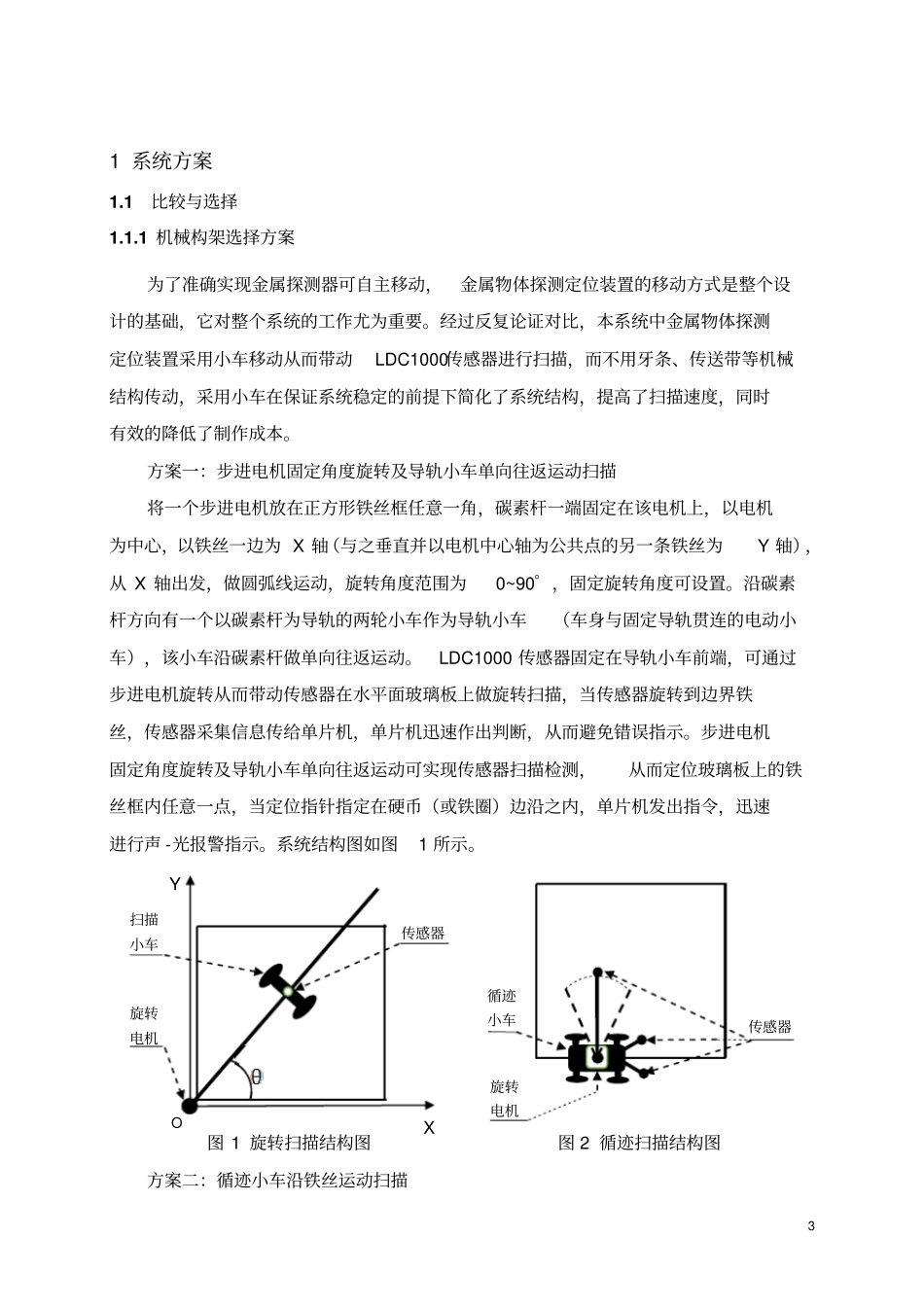

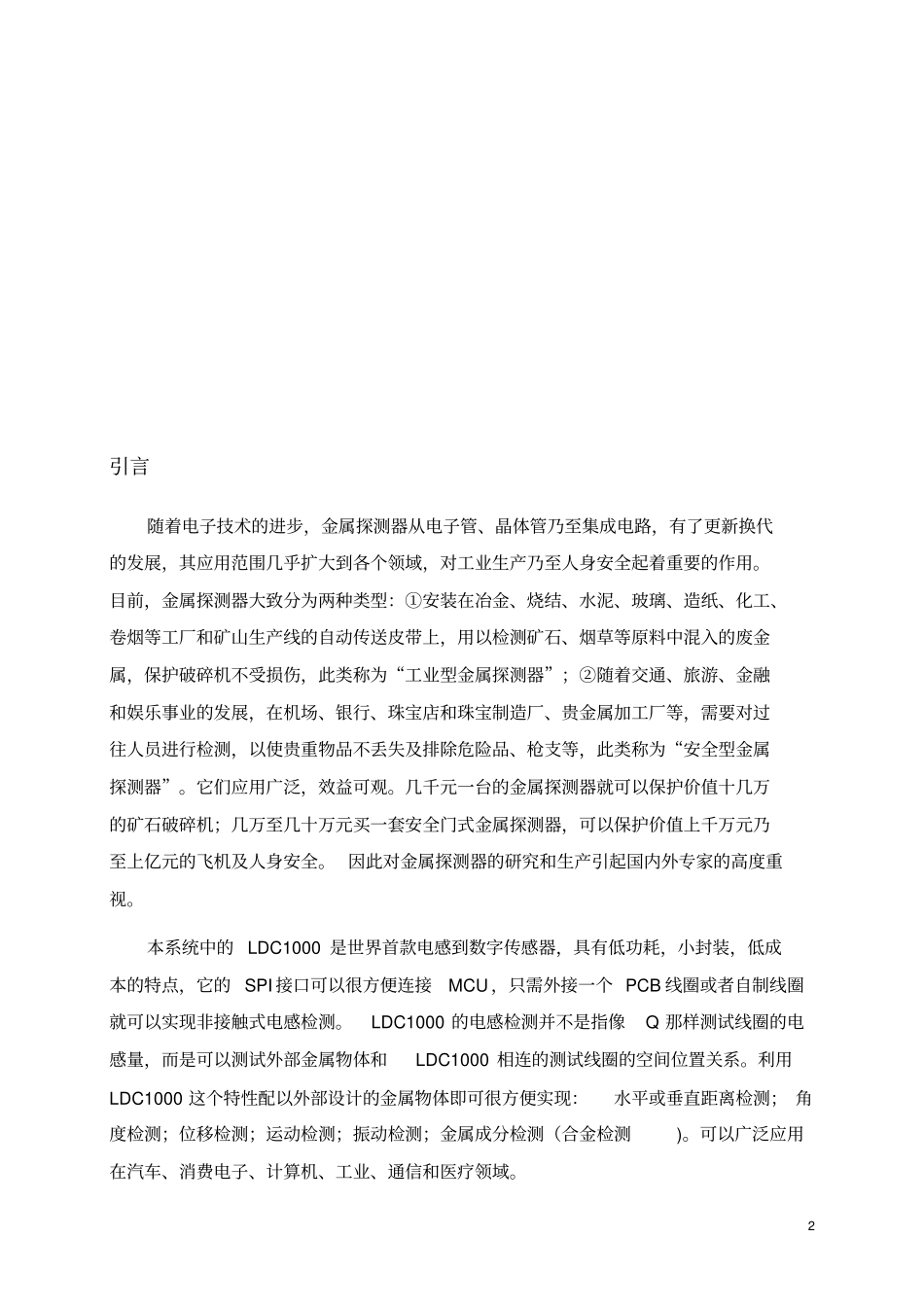

1金属物体探测定位器（B题）【本科组】2013109122刘泗军2013109128赵梦欢2013109227王霄鸷三峡大学摘要：**********300字以内的设计中文摘要，宋体，四号字**********该系统以单片机MSP430F5529单片机为控制核心，由LDC1000电感传感器探测目标物体，通过比较无目标物体处和有目标物体处传感器的返回值来确定目标物体的位置。通过单片机产生PWM控制两个轴向的小车运动，X轴方向小车负责行扫描，Y轴方向小车负责列扫描，从而实现了固定在X轴小车上的LDC1000电感传感器探测并定位目标物体的功能，采用以LM7805稳压芯片为核心的电源电路为系统供电。本课题所采用的电路简单，算法合理。经过实际制作和测试，完全达到了题目基本部分和发挥部分的所有要求，效果很好关键字：LDC1000MSP430F5529电感检测（不超过5个）（英文摘要，可选项）（英文关键字，可选项）2引言随着电子技术的进步，金属探测器从电子管、晶体管乃至集成电路，有了更新换代的发展，其应用范围几乎扩大到各个领域，对工业生产乃至人身安全起着重要的作用。目前，金属探测器大致分为两种类型：①安装在冶金、烧结、水泥、玻璃、造纸、化工、卷烟等工厂和矿山生产线的自动传送皮带上，用以检测矿石、烟草等原料中混入的废金属，保护破碎机不受损伤，此类称为“工业型金属探测器”；②随着交通、旅游、金融和娱乐事业的发展，在机场、银行、珠宝店和珠宝制造厂、贵金属加工厂等，需要对过往人员进行检测，以使贵重物品不丢失及排除危险品、枪支等，此类称为“安全型金属探测器”。它们应用广泛，效益可观。几千元一台的金属探测器就可以保护价值十几万的矿石破碎机；几万至几十万元买一套安全门式金属探测器，可以保护价值上千万元乃至上亿元的飞机及人身安全。因此对金属探测器的研究和生产引起国内外专家的高度重视。本系统中的LDC1000是世界首款电感到数字传感器，具有低功耗，小封装，低成本的特点，它的SPI接口可以很方便连接MCU，只需外接一个PCB线圈或者自制线圈就可以实现非接触式电感检测。LDC1000的电感检测并不是指像Q那样测试线圈的电感量，而是可以测试外部金属物体和LDC1000相连的测试线圈的空间位置关系。利用LDC1000这个特性配以外部设计的金属物体即可很方便实现：水平或垂直距离检测；角度检测；位移检测；运动检测；振动检测；金属成分检测（合金检测)。可以广泛应用在汽车、消费电子、计算机、工业、通信和医疗领域。3XY扫描小车O旋转电机传感器循迹小车旋转电机传感器1系统方案1.1比较与选择1.1.1机械构架选择方案为了准确实现金属探测器可自主移动，金属物体探测定位装置的移动方式是整个设计的基础，它对整个系统的工作尤为重要。经过反复论证对比，本系统中金属物体探测定位装置采用小车移动从而带动LDC1000传感器进行扫描，而不用牙条、传送带等机械结构传动，采用小车在保证系统稳定的前提下简化了系统结构，提高了扫描速度，同时有效的降低了制作成本。方案一：步进电机固定角度旋转及导轨小车单向往返运动扫描将一个步进电机放在正方形铁丝框任意一角，碳素杆一端固定在该电机上，以电机为中心，以铁丝一边为X轴（与之垂直并以电机中心轴为公共点的另一条铁丝为Y轴），从X轴出发，做圆弧线运动，旋转角度范围为0~90゜，固定旋转角度可设置。沿碳素杆方向有一个以碳素杆为导轨的两轮小车作为导轨小车（车身与固定导轨贯连的电动小车），该小车沿碳素杆做单向往返运动。LDC1000传感器固定在导轨小车前端，可通过步进电机旋转从而带动传感器在水平面玻璃板上做旋转扫描，当传感器旋转到边界铁丝，传感器采集信息传给单片机，单片机迅速作出判断，从而避免错误指示。步进电机固定角度旋转及导轨小车单向往返运动可实现传感器扫描检测，从而定位玻璃板上的铁丝框内任意一点，当定位指针指定在硬币（或铁圈）边沿之内，单片机发出指令，迅速进行声-光报警指示。系统结构图如图1所示。图1旋转扫描结构图图2循迹扫描结构图方案二：循迹小车沿铁丝运动扫描4XYY轴小车OX轴小车传感器考虑到铁丝框为规则正方形，探测区域距探测边界≥5cm，可采用循迹小车沿铁丝运动。在小车车身顶端固定一个步进电机，碳...
