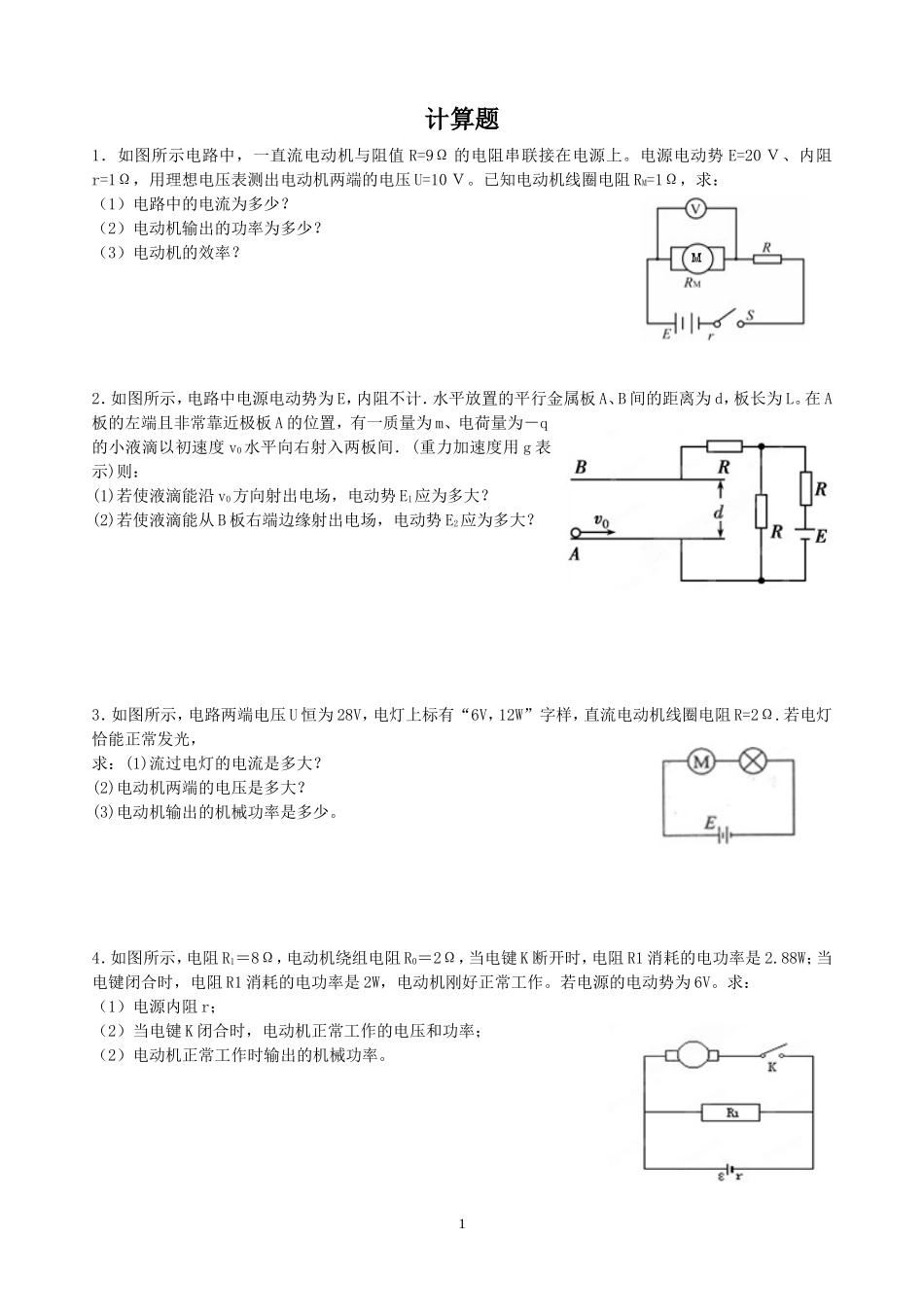

1计算题1．如图所示电路中，一直流电动机与阻值R=9Ω的电阻串联接在电源上。电源电动势E=20Ｖ、内阻r=1Ω，用理想电压表测出电动机两端的电压U=10Ｖ。已知电动机线圈电阻RM=1Ω，求：（1）电路中的电流为多少？（2）电动机输出的功率为多少？（3）电动机的效率？2．如图所示，电路中电源电动势为E，内阻不计．水平放置的平行金属板A、B间的距离为d，板长为L。在A板的左端且非常靠近极板A的位置，有一质量为m、电荷量为－q的小液滴以初速度v0水平向右射入两板间．(重力加速度用g表示)则：(1)若使液滴能沿v0方向射出电场，电动势E1应为多大？(2)若使液滴能从B板右端边缘射出电场，电动势E2应为多大？3．如图所示，电路两端电压U恒为28V，电灯上标有“6V，12W”字样，直流电动机线圈电阻R=2Ω.若电灯恰能正常发光，求：(1)流过电灯的电流是多大？(2)电动机两端的电压是多大？(3)电动机输出的机械功率是多少。4．如图所示，电阻R1＝8Ω，电动机绕组电阻R0＝2Ω，当电键K断开时，电阻R1消耗的电功率是2.88W；当电键闭合时，电阻R1消耗的电功率是2W，电动机刚好正常工作。若电源的电动势为6V。求：（1）电源内阻r；（2）当电键K闭合时，电动机正常工作的电压和功率；（2）电动机正常工作时输出的机械功率。25．如右图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40cm.电路电压恒为U=24V，电阻R=16Ω。闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0=4m/s竖直向上射入板间。若小球带电荷量为q=1×10-2C，质量为m=2×10-2kg，不考虑空气阻力。求：（1）滑动变阻器接入电路的阻值为多大时，小球恰能到达A板？（2）此时滑动变阻器消耗功率是多大？(取g=10m/s2)6．如图所示，电源电动势E＝10V，内阻r＝1Ω，R1＝3Ω，R2＝6Ω，C＝30μF.（1）闭合开关S，求稳定后通过R1的电流；（2）然后将开关S断开，求电容器两端的电压变化量和断开开关后流过R1的总电量；（3）如果把R2换成一个可变电阻，其阻值可以在0～10Ω范围变化，求开关闭合并且电路稳定时，R2消耗的最大电功率．7．如图所示电路中，电阻R1=R2=R3=12Ω，当电键S断开时，电压表的示数为6V；电键S接在b点时，电压表的示数是7.8V。求：(电压表的内阻非常大，流过电压表的电流可忽略不计)(1)电键S接a点时电压表的示数(2)电源的电动势和内阻(3)电键S接在b点时，电源总功率和电阻R3的功率8．如图所示的电路中，所用电源的电动势E=4V，内阻r=1.0Ω，电阻R1可调。现将R1调到3Ω后固定．已知R2=6Ω，R3=3Ω。（1）开关S断开和接通时，通过R1的电流分别为多大？（2）为了使A、B之间电路的电功率在开关S接通时能达到最大值，应将R1的阻值调到多大？这时A、B间消耗的最大电功率为多少？RSPEABv039．如图所示的电路中，两平行金属板A、B水平放置，两板间的距离d=40cm，电源电动势E=24V，内电阻r=1Ω，电阻R=15Ω，闭合开关S，待电路稳定后，将一带正电的小球从B板小孔以初速度v0=4m/s竖直向上射入板间。若小球带电荷量为q=1×10-2C，质量为m=2×10-2kg，不考虑空气阻力。那么，滑动变阻器接入电路的阻值为多大时，小球恰能达到A板？此时，电源的输出功率是多大？（g取10m/s2）10．如图所示，电源电动势E=10V、内阻r=0.5Ω，标有“８Ｖ，１６Ｗ”的灯泡Ｌ恰能正常发光，电动机Ｍ的绕线电阻R=1Ω，求：（1）电路中的总电流；（2）电源的总功率；（3）电动机的输出功率。11．如图所示电路，R3=12Ω，当滑动变阻器R1调到6Ω时，电源的总功率为P=63W，输出功率为P出=54W，电源的内电阻为r=1Ω。求电源电动势E和流过滑动变阻器R1的电流I1。12．如图所示，电源电动势E=9V，内阻r=0.5Ω，电阻R1=5.0Ω，R2=3.5Ω，R3=6.0Ω，R4=3.0Ω，电容C=2.0μF。两板间距离为0.17m。（1）求电键接到a时，电容的带电量是多少？上极板带何种电荷？（2）求电键从与a接触到与b接触时，通过R3的电荷量是多少？上极板带何种电荷？（3）若两极板中央有一个带电粒子，当电键与a接触时，正好处于静止状态，若电键与b接触后，带电粒子向哪极板运动？经过多长时间到达极板？（不考虑电容充放电时间，g=10m/s2）13．如图，电动机M和电灯L并联之后接在直...
