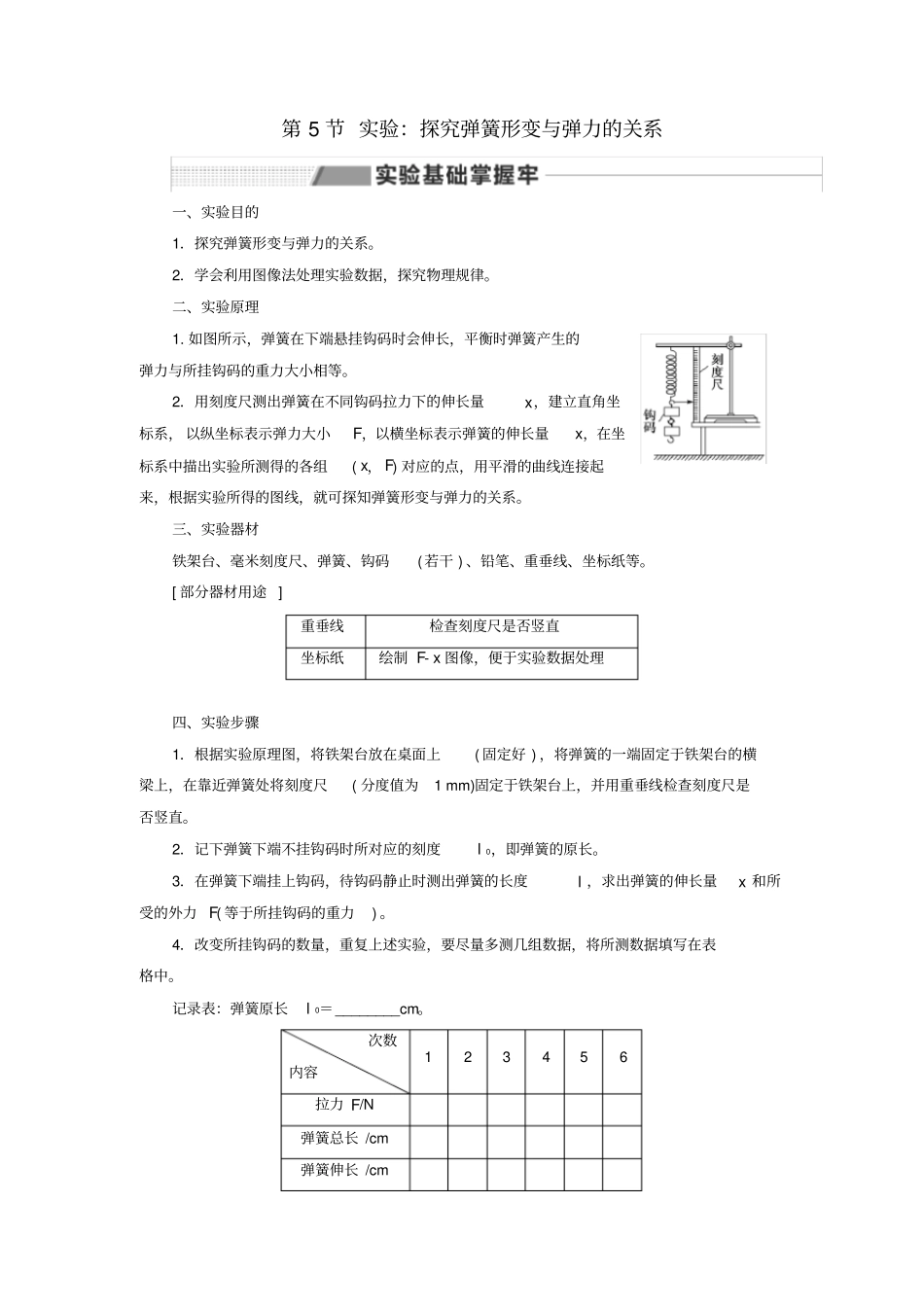

第5节实验：探究弹簧形变与弹力的关系一、实验目的1．探究弹簧形变与弹力的关系。2．学会利用图像法处理实验数据，探究物理规律。二、实验原理1.如图所示，弹簧在下端悬挂钩码时会伸长，平衡时弹簧产生的弹力与所挂钩码的重力大小相等。2．用刻度尺测出弹簧在不同钩码拉力下的伸长量x，建立直角坐标系，以纵坐标表示弹力大小F，以横坐标表示弹簧的伸长量x，在坐标系中描出实验所测得的各组(x，F)对应的点，用平滑的曲线连接起来，根据实验所得的图线，就可探知弹簧形变与弹力的关系。三、实验器材铁架台、毫米刻度尺、弹簧、钩码(若干)、铅笔、重垂线、坐标纸等。[部分器材用途]重垂线检查刻度尺是否竖直坐标纸绘制F-x图像，便于实验数据处理四、实验步骤1．根据实验原理图，将铁架台放在桌面上(固定好)，将弹簧的一端固定于铁架台的横梁上，在靠近弹簧处将刻度尺(分度值为1mm)固定于铁架台上，并用重垂线检查刻度尺是否竖直。2．记下弹簧下端不挂钩码时所对应的刻度l0，即弹簧的原长。3．在弹簧下端挂上钩码，待钩码静止时测出弹簧的长度l，求出弹簧的伸长量x和所受的外力F(等于所挂钩码的重力)。4．改变所挂钩码的数量，重复上述实验，要尽量多测几组数据，将所测数据填写在表格中。记录表：弹簧原长l0＝________cm。次数内容123456拉力F/N弹簧总长/cm弹簧伸长/cm五、数据处理1．以弹力F(大小等于所挂钩码的重力)为纵坐标，以弹簧的伸长量x为横坐标，用描点法作图，连接各点得出弹力F随弹簧伸长量x变化的图线。2．以弹簧的伸长量为自变量，写出图线所代表的函数表达式，并解释函数表达式中常数的物理意义。六、误差分析1．系统误差钩码标值不准确和弹簧自身重力的影响造成系统误差。2．偶然误差(1)弹簧长度的测量造成偶然误差，为了减小这种误差，要尽量多测几组数据。(2)作图时的不规范造成偶然误差，为了减小这种误差，画图时要用细铅笔作图，所描各点尽量均匀分布在直线的两侧。七、注意事项1．所挂钩码不要过重，以免弹簧被过分拉伸，超出它的弹性限度，要注意观察，适可而止。2．每次所挂钩码的质量差适当大一些，从而使坐标点的间距尽可能大，这样作出的图线准确度更高一些。3．测弹簧长度时，一定要在弹簧竖直悬挂且处于稳定状态时测量，以免增大误差。4．描点画线时，所描的点不一定都落在一条直线上，但应注意一定要使各点均匀分布在直线的两侧。5．记录实验数据时要注意弹力、弹簧的原长l0、总长l及弹簧伸长量的对应关系及单位。6．坐标轴的标度要适中。[基础考法]考法(一)实验原理与操作1．如图甲所示，用铁架台、弹簧和多个质量均为m的钩码探究在弹性限度内弹簧形变与弹力的关系。(1)为完成实验，还需要的实验器材有：_____________________________________。(2)实验中需要测量的物理量有：___________________________________________。(3)图乙是弹簧弹力F与弹簧伸长量x的F-x图线，由此可求出弹簧的劲度系数为________N/m。图线不过原点是由于__________________。(4)为完成该实验，设计实验步骤如下：A．以弹簧伸长量为横坐标，以弹力为纵坐标，描出各组(x，F)对应的点，并用平滑的曲线连接起来；B．记下弹簧不挂钩码时其下端在刻度尺上的刻度l0；C．将铁架台固定于桌子上，并将弹簧的一端系于横梁上，在弹簧附近竖直固定一把刻度尺；D．依次在弹簧下端挂上1个、2个、3个、4个、⋯钩码，并分别记下钩码静止时弹簧下端所对应的刻度，并记录在表格内，然后取下钩码；E．以弹簧伸长量为自变量，写出弹力与伸长量的关系式。首先尝试写成一次函数，如果不行，则考虑二次函数；F．解释函数表达式中常数的物理意义；G．整理仪器。请将以上步骤按操作的先后顺序排列出来：________________________________________________________________________。解析：(1)根据实验原理可知还需要刻度尺来测量弹簧原长和伸长量。(2)根据实验原理，实验中需要测量的物理量有弹簧的原长、弹簧所受外力与对应的伸长量(或与弹簧对应的长度)。(3)取图像中(0.5,0)和(3.5,6)两个点，代入F＝kx解得k＝200N/m，由于弹簧自身的重力，使得弹簧不加外力时就有形变量。(4)根据实验操作的合理性可...
