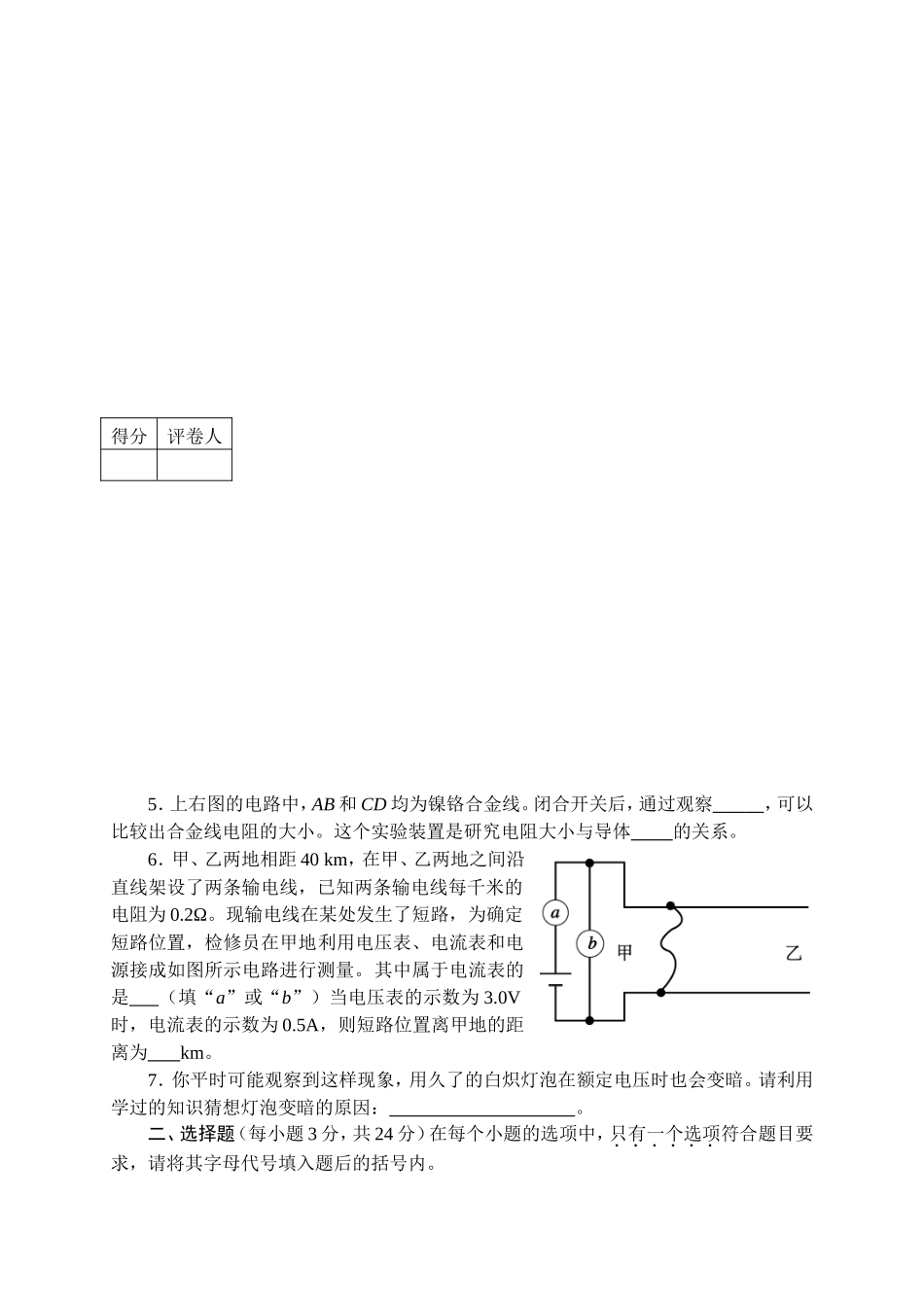

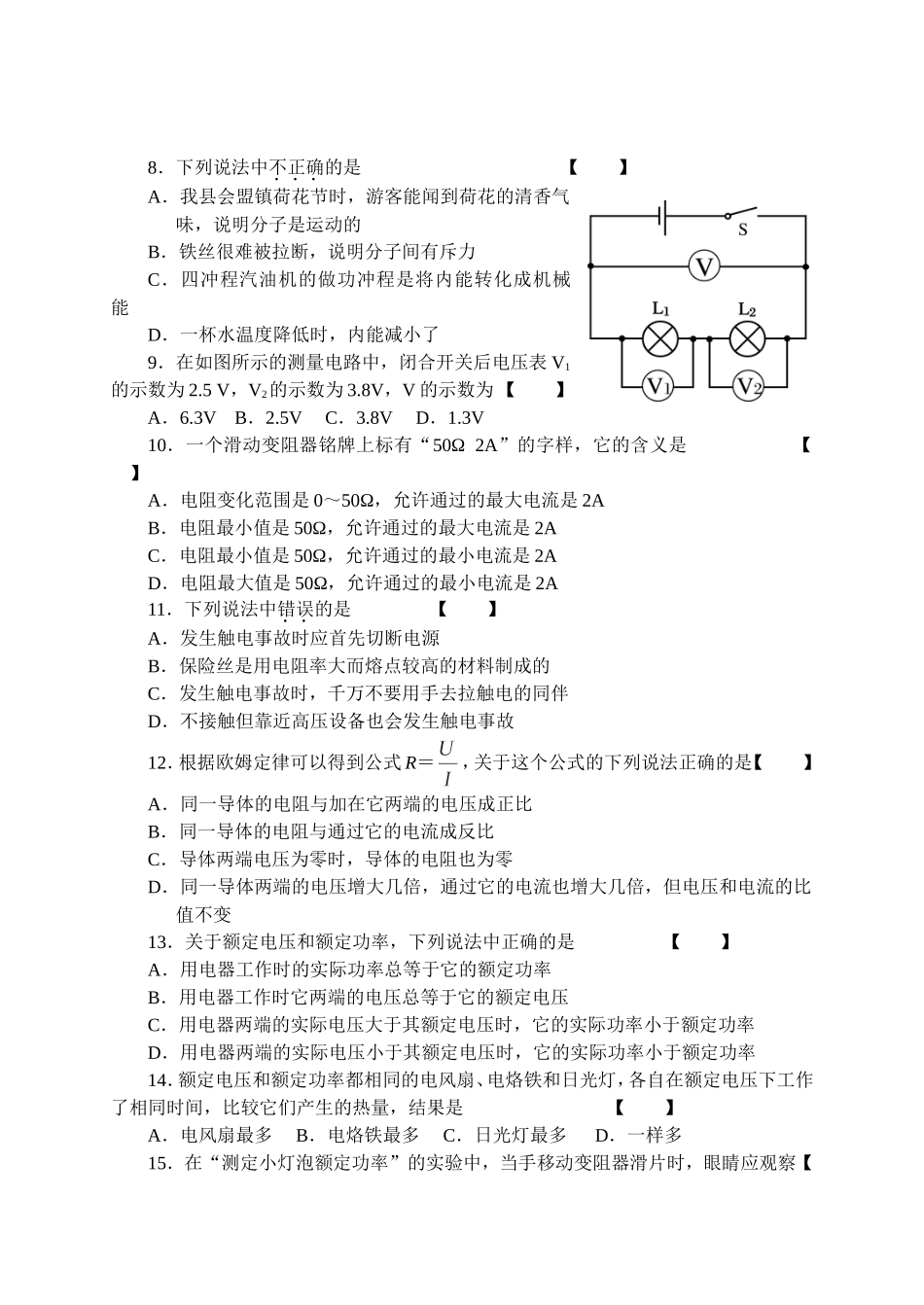

2013—2014学年第一学期期末考试试卷九年级物理注意事项：1．本试卷共6页，五大题，22小题，满分100分，考试时间60分钟。请用钢笔或圆珠笔直接答在试卷上。2．答卷前将密封线内的项目填写清楚。题号一二三四五总分分数一、填空题（每空2分，共26分）1．在下面空格上写出一个在电学方面用他的名字命名物理单位的物理学家的名字，并指出其单位对应的物理量的符号。名字：，物理量的符号：。2．我国家庭电路中，火线与零线之间的电压为V。用测电笔可以辨别哪条是火线，下左图所示的两种使用方法中，正确的是（填“甲”或“乙”）图。3．在家庭电路中，或用电器的总功率过大都会导致电路中的总电流过大，由于电流的而造成保险丝熔断。4．如下中图所示，验电器的金属箔片张开是因为种电荷互相排斥，用手接触验电器的金属球后金属箔片闭合，这说明人体是（选填“导体”或“绝缘体”）。座号得分评卷人5．上右图的电路中，AB和CD均为镍铬合金线。闭合开关后，通过观察，可以比较出合金线电阻的大小。这个实验装置是研究电阻大小与导体的关系。6．甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知两条输电线每千米的电阻为0.2Ω。现输电线在某处发生了短路，为确定短路位置，检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量。其中属于电流表的是（填“a”或“b”）当电压表的示数为3.0V时，电流表的示数为0.5A，则短路位置离甲地的距离为km。7．你平时可能观察到这样现象，用久了的白炽灯泡在额定电压时也会变暗。请利用学过的知识猜想灯泡变暗的原因：。二、选择题（每小题3分，共24分）在每个小题的选项中，只有一个选项符合题目要求，请将其字母代号填入题后的括号内。得分评卷人8．下列说法中不正确的是【】A．我县会盟镇荷花节时，游客能闻到荷花的清香气味，说明分子是运动的B．铁丝很难被拉断，说明分子间有斥力C．四冲程汽油机的做功冲程是将内能转化成机械能D．一杯水温度降低时，内能减小了9．在如图所示的测量电路中，闭合开关后电压表V1的示数为2.5V，V2的示数为3.8V，V的示数为【】A．6.3VB．2.5VC．3.8VD．1.3V10．一个滑动变阻器铭牌上标有“50Ω2A”的字样，它的含义是【】A．电阻变化范围是0～50Ω，允许通过的最大电流是2AB．电阻最小值是50Ω，允许通过的最大电流是2AC．电阻最小值是50Ω，允许通过的最小电流是2AD．电阻最大值是50Ω，允许通过的最小电流是2A11．下列说法中错误的是【】A．发生触电事故时应首先切断电源B．保险丝是用电阻率大而熔点较高的材料制成的C．发生触电事故时，千万不要用手去拉触电的同伴D．不接触但靠近高压设备也会发生触电事故12．根据欧姆定律可以得到公式R＝，关于这个公式的下列说法正确的是【】A．同一导体的电阻与加在它两端的电压成正比B．同一导体的电阻与通过它的电流成反比C．导体两端电压为零时，导体的电阻也为零D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，但电压和电流的比值不变13．关于额定电压和额定功率，下列说法中正确的是【】A．用电器工作时的实际功率总等于它的额定功率B．用电器工作时它两端的电压总等于它的额定电压C．用电器两端的实际电压大于其额定电压时，它的实际功率小于额定功率D．用电器两端的实际电压小于其额定电压时，它的实际功率小于额定功率14．额定电压和额定功率都相同的电风扇、电烙铁和日光灯，各自在额定电压下工作了相同时间，比较它们产生的热量，结果是【】A．电风扇最多B．电烙铁最多C．日光灯最多D．一样多15．在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察【】A．灯泡的发光情况B．变阻器滑片的位置C．电压表的示数D．电流表的示数三、作图题（每小题4分，共8分）16．请根据下图所示的实物电路，在右边的空白处画出它的电路图。17．请用笔画线代替导线，将下图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。四、实验探究题（第18题4分，第19题8分，第20题8分，共20分）18．小敏同学用甲、乙两个完全相同的酒精灯分别给质量和初温都相同的液体A和B加热，如下左图所示，得到两种液体的温度随时...
