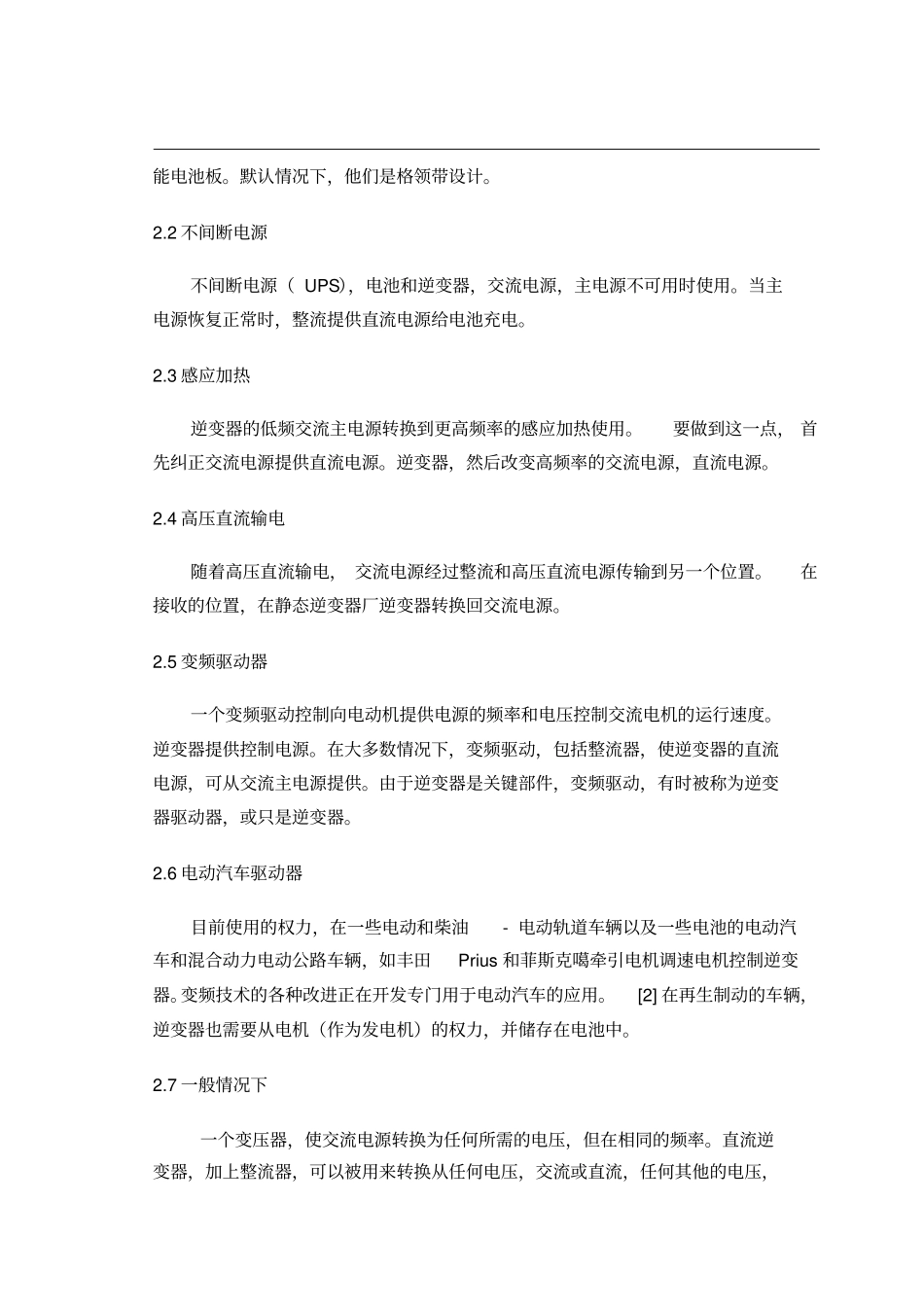

逆变器SHITingNa,WANGJian1引言逆变器是一种电动装置，转换成直流电（DC），交流电流转换的AC（交流）可以在任何所需的电压和频率使用适当的变压器，开关，控制circuits.Solid状态逆变器有没有移动部件，用于广泛的应用范围从小型计算机开关电源，高压大型电力公司电力，运输散装直接电流应用。逆变器通常用于提供交流电源，直流电源，如太阳能电池板或电池。逆变器的主要有两种类型。修改后的正弦波逆变器的输出是类似方波输出，输出变为零伏前一段时间切换积极或消极的除外。它是简单，成本低，是大多数电子设备兼容，除敏感或专用设备，例如某些激光打印机。一个纯正弦波逆变器产生一个近乎完美的正弦波输出（<3％的总谐波失真），本质上是相同的公用事业提供电网。因此，它是与所有的交流电的电子设备兼容。这是在电网领带逆变器使用的类型。它的设计更复杂，成本5或10倍以上每单位功率电逆变器是一个高功率的电子振荡器。它这样命名，因为早期的机械AC到DC转换器工作在反向，因而被“倒”，将直流电转换AC.The变频器执行的整流器对面功能。2应用2.1直流电源利用率逆变器从交流电力来源，如电池，太阳能电池板，燃料电池的直流电转换成。电力，可以在任何所需的电压，特别是它可以操作交流电源操作而设计的设备，或纠正，以产生任何所需的voltageGrid领带逆变器的直流送入分销网络的能量，因为它们产生电流交替使用相同的波形和频率分配制度提供。他们还可以关掉一个blackout.Micro逆变器的情况下自动转换成交流电电网的电流直接从当前个别太阳能电池板。默认情况下，他们是格领带设计。2.2不间断电源不间断电源（UPS），电池和逆变器，交流电源，主电源不可用时使用。当主电源恢复正常时，整流提供直流电源给电池充电。2.3感应加热逆变器的低频交流主电源转换到更高频率的感应加热使用。要做到这一点，首先纠正交流电源提供直流电源。逆变器，然后改变高频率的交流电源，直流电源。2.4高压直流输电随着高压直流输电，交流电源经过整流和高压直流电源传输到另一个位置。在接收的位置，在静态逆变器厂逆变器转换回交流电源。2.5变频驱动器一个变频驱动控制向电动机提供电源的频率和电压控制交流电机的运行速度。逆变器提供控制电源。在大多数情况下，变频驱动，包括整流器，使逆变器的直流电源，可从交流主电源提供。由于逆变器是关键部件，变频驱动，有时被称为逆变器驱动器，或只是逆变器。2.6电动汽车驱动器目前使用的权力，在一些电动和柴油-电动轨道车辆以及一些电池的电动汽车和混合动力电动公路车辆，如丰田Prius和菲斯克噶牵引电机调速电机控制逆变器。变频技术的各种改进正在开发专门用于电动汽车的应用。[2]在再生制动的车辆，逆变器也需要从电机（作为发电机）的权力，并储存在电池中。2.7一般情况下一个变压器，使交流电源转换为任何所需的电压，但在相同的频率。直流逆变器，加上整流器，可以被用来转换从任何电压，交流或直流，任何其他的电压，也交流或直流，在任何所需的频率。输出功率不能超过输入功率，但效率高的余热消耗的功率小的比例。3电路描述3.1基本设计在一个简单的逆变电路，直流电源连接到变压器初级绕组中心抽头通过。一个正在迅速来回切换开关允许电??流流回直流电源后，两个备用路径，然后通过初级绕组的一端其他。在变压器的初级绕组中的电流方向交替产生交流电（AC）在二次回路。机电开关设备的版本包括两个固定触点和支持动触头弹簧。春天拥有对固定触点之一的可移动的接触和电磁铁拉动产接触到相对固定的联系。在电磁铁的电流被中断的开关，使开关不断来回切换迅速的行动。这种机电逆变器开关的类型，称为一个振动器或蜂鸣器，曾一度被用于真空管汽车收音机。类似的机制已被用于门铃，蜂鸣器和纹身枪。当他们成为具有足够的额定功率，晶体管和其他各种类型的半导体开关逆变电路设计已纳入。3.2输出波形如上所述，在简单的逆变器开关时不耦合到输出变压器，产生一个方形的电压波形作为反对的是平常的交流电源波形的正弦的波形，由于其简单的关闭和对自然的。使用傅立叶分析，周期性波形表示作为正弦波无穷级数的总和。原始波形正弦波具有相同...
