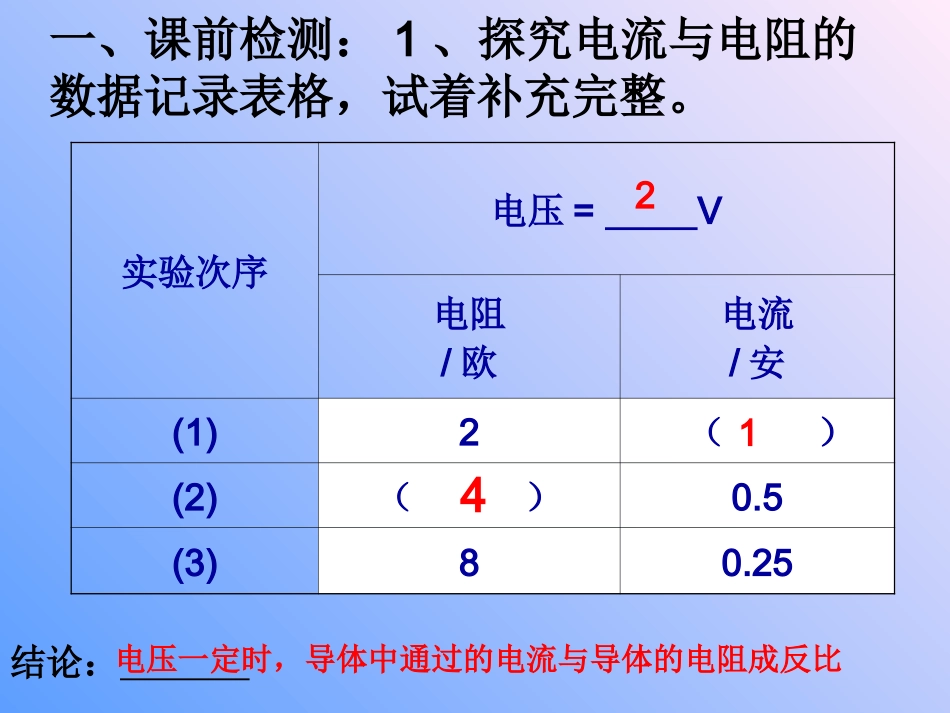

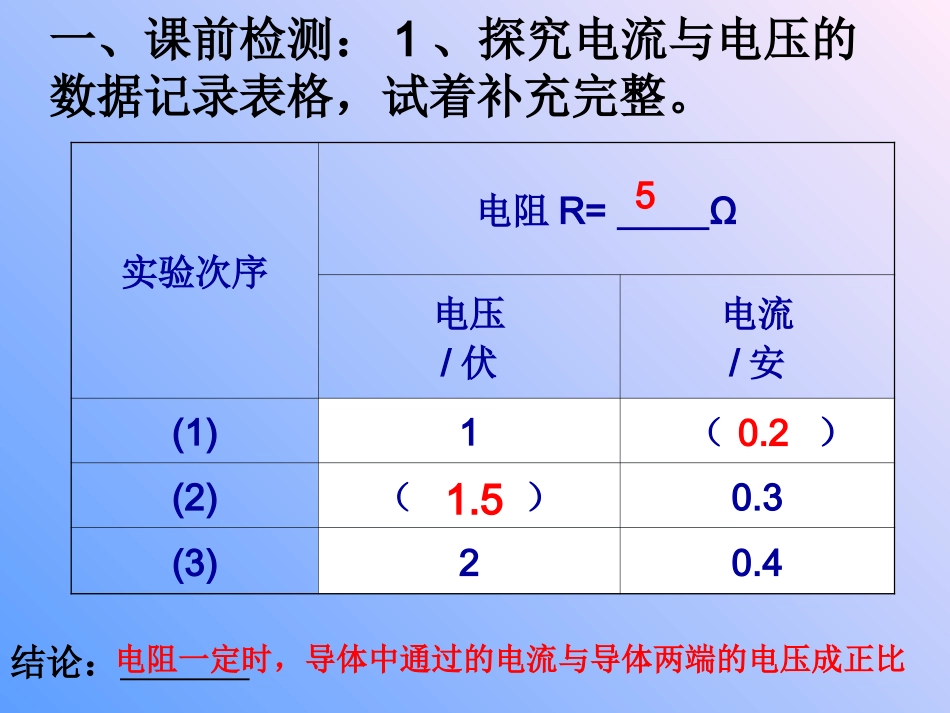

第2节欧姆定律第十七章欧姆定律义务教育教科书物理九年级全一册一、课前检测：1、探究电流与电压的数据记录表格，试着补充完整。实验次序电阻R=Ω电压/伏电流/安(1)1（）(2)（）0.3(3)20.4结论：50.21.5电阻一定时，导体中通过的电流与导体两端的电压成正比一、课前检测：1、探究电流与电阻的数据记录表格，试着补充完整。实验次序电压=V电阻/欧电流/安(1)2（）(2)（）0.5(3)80.25结论：21电压一定时，导体中通过的电流与导体的电阻成反比4内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比，这个结论就是欧姆定律。二、欧姆定律1、公式中使用国际单位（单位要统一）电压U的单位：V电阻R的单位：Ω电流I的单位：A2、欧姆定律反映同一时刻、同一段电路中I、U、R之间的关系。公式：I=强调：•根据欧姆定律如何计算电压或者电阻？电压U=电阻R=IRU/I欧姆简介：欧姆（1787-1854），德国物理学家欧姆灵巧的手艺是从事科学实验之本，他的家境十分困难，但从小受到良好的熏陶，父亲是个技术熟练的锁匠，还爱好数学和哲学。父亲对他的技术启蒙，使欧姆养成了动手的好习惯，他心灵手巧，做什么都很像样。物理是一门实验学科，如果只会动脑不会动手，是做不出什么重大贡献的，要不是欧姆有好手艺，木工、车工、钳工样样都能来一手，他也不可能获得如此成就。在进行电流随电压变化的实验中，正是欧姆巧妙地利用电流的磁效应，自己动手制成了电流扭秤，用它来测量电流强度，才取得了较精确的结果。三、欧姆定律的简单计算【例题1】一辆汽车的车灯接在12V电源两端，灯丝电阻为30Ω，求通过灯丝的电流。分析：已知电压U=12V,电阻R=30Ω求：电流I解：通过灯丝的电流I===0.4AUR12V30Ω三、欧姆定律的简单计算【反馈练习1】把一盏电阻是1.1kΩ的电灯接入照明电路中，通过它的电流是多少？分析：已知家庭电路电压U=220V,电阻R=1.1KΩ=1100Ω，求：电流I解：通过灯丝的电流I===0.2AUR220V1100Ω三、欧姆定律的简单计算【例题2】如图所示，闭合开关后，电压表的示数为6V，电流表的示数为0.3A，求电阻R的阻值。分析：已知电阻两端的电压U=6V,电流I=0.3A求：电阻RR===20ΩUI6V0.3A解：电阻R的阻值三、欧姆定律的简单计算【反馈练习2】一个定值电阻的阻值是20Ω，使用时通过的电流是300mA，能否用量程为3V的电压表测量其两端的电压？分析：已知电阻R=20Ω，电流I=300mA=0.3A求：电压解：300mA=0.3A，定值电阻两端的电压U=IR=20Ω×0.3A=6V，因为6V＞3V所以不能用量程为3V的电压表测量其两端的电压。例4、加在某一电阻器两端的电压为5V时，通过它的电流是0.5A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？U2=20VR=？I2=？I1=0.5ARU1=5V解：I2===2AU2R20V10ΩR===10ΩUI5V0.5A电阻器的电阻电阻器的电阻不变为10Ω，通过它的电流:（1）读题、审题；（2）根据题意画出电路图；（3）在图上标明已知量的符号、数值和未知量的符号；（4）选用物理公式进行计算（书写格式要完整，规范）。1．用公式进行计算的一般步骤：例5、甲、乙两电阻分别接入电压比是21∶的电路中，已知它们的电阻比是23∶，则通过它们的电流比是()A．11∶B．21∶C．43∶D．31∶D1．关于电流跟电压和电阻的关系，下列说法正确的是（）A．导体的电阻越大，通过导体的电流越小B．导体的电阻越大，通过导体的电流越大C．导体两端的电压越大，导体的电阻越大，通过导体的电流越大D．在导体两端的电压一定的情况下，导体的电阻越小，通过导体的电流越大D练一练2．关于欧姆定律，下列叙述中正确的是（）A．在相同电压下，导体的电流和电阻成反比B．对同一个导体，导体中的电流和电压成正比C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比D．导体中的电流与导体两端的电压有关，也与导体的电阻有关ABD3．在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻R1、R2分别做实验，他根据实验数据画出了如图所示的图象，请你根据图象比较电阻R1与R2的大小，R1R2。（选填“大于”、“等于”或“小于”）大于123U/VI/A00.20.40.6R1R2
