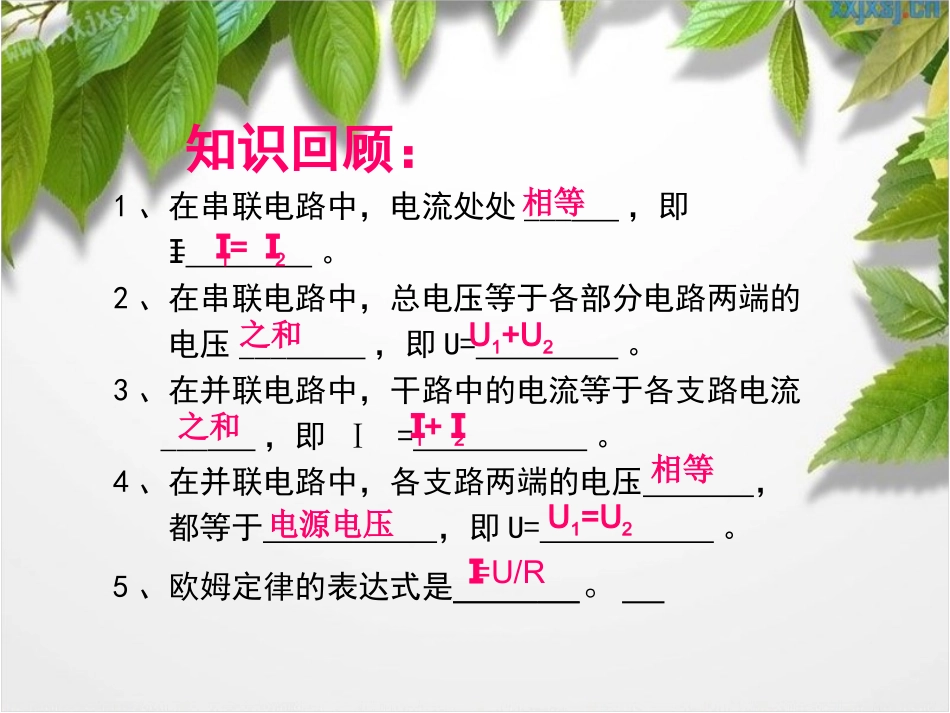

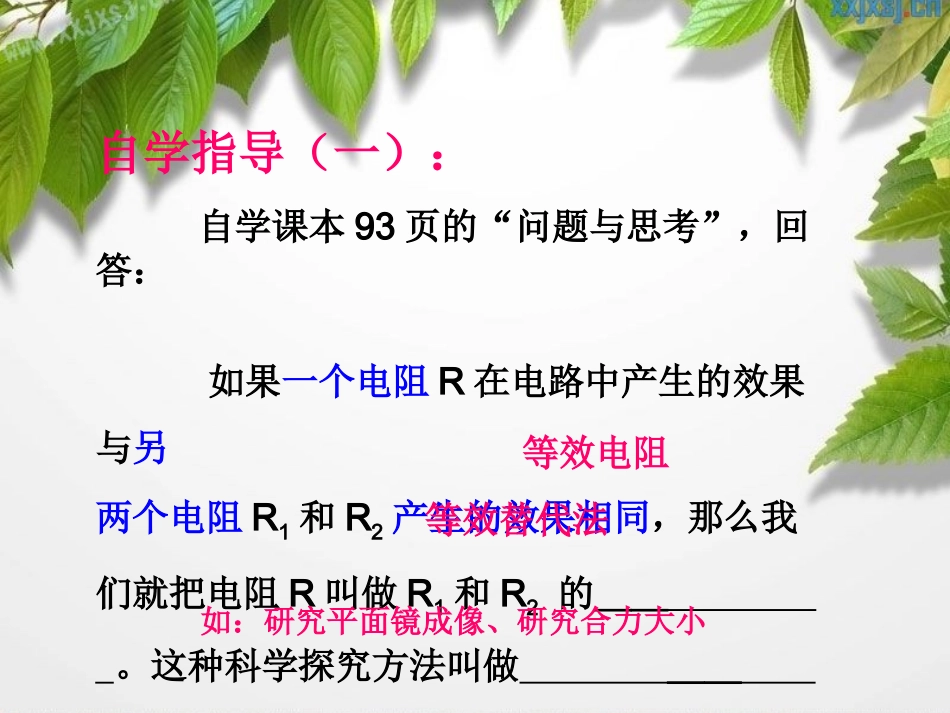

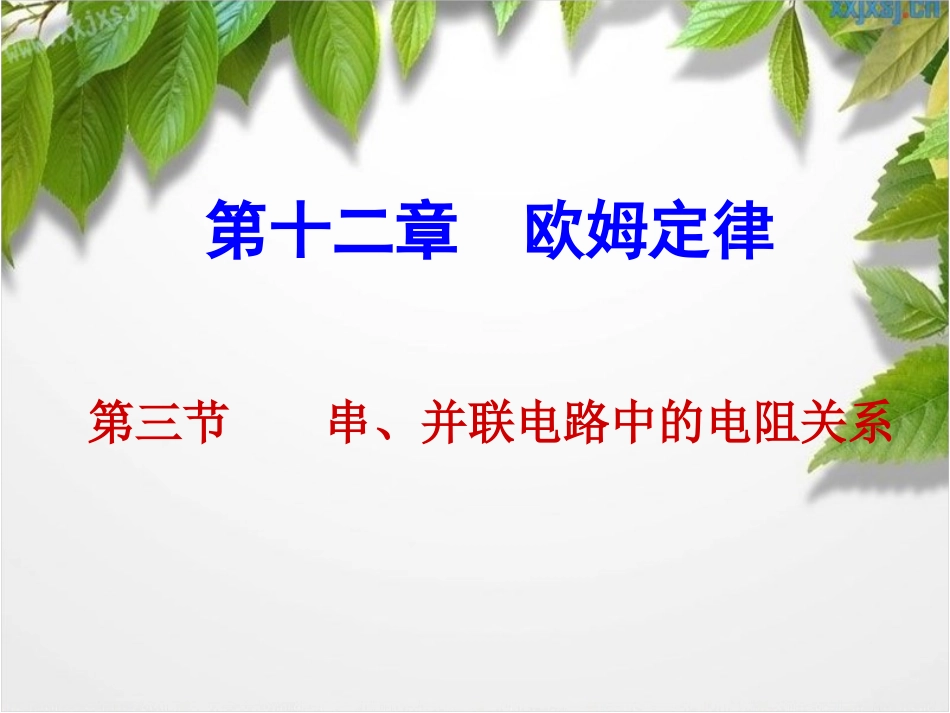

第三节串、并联电路中的电阻关系第十二章欧姆定律知识回顾:1、在串联电路中,电流处处___,即Ⅰ=。2、在串联电路中,总电压等于各部分电路两端的电压___,即U=。3、在并联电路中,干路中的电流等于各支路电流___,即Ⅰ=。4、在并联电路中,各支路两端的电压,都等于,即U=。5、欧姆定律的表达式是___。相等Ⅰ1=Ⅰ2之和U1+U2之和Ⅰ1+Ⅰ2相等电源电压U1=U2Ⅰ=U/R自学指导(一):自学课本93页的“问题与思考”,回答:如果一个电阻R在电路中产生的效果与另两个电阻R1和R2产生的效果相同,那么我们就把电阻R叫做R1和R2的__。这种科学探究方法叫做__。等效电阻等效替代法如:研究平面镜成像、研究合力大小自学指导(二):结合图12-6,自学课本93页的串联电路中的电阻关系的推导过程,并试着推导。(背诵)回答:在串联电路中,等效电阻等于。公式为:。各串联电阻之和R=R1+R2当堂训练:1、一个3Ω的电阻和一个5Ω的电阻串联后的等效电阻是___。2、R1、R2和R3的阻值分别为5Ω、10Ω和15Ω,把它们串联接入电路中,等效电阻是_______。3、把5个10Ω的电阻串联接入电路,等效电阻是____Ω。规律:若把n个相同的电阻R0串联接入电路,等效电阻R总=______。串联:R=R1+R28Ω30Ω50n·R0大长度4、我们发现:把几个电阻串联起来接入电路,等效电阻比其中任何一个电阻都_______。(越串越大),因为电阻串联相当于增加了导体的________。(背诵)自学指导(四):结合图12-8,自学课本95页的并联电路中的电阻关系的推导过程,并试着推导。(背诵)回答:在并联电路中,等效电阻的倒数等于。公式为:。各并联电阻的倒数之和自学指导(三):自学课本上的例题1当堂训练:1、一个10Ω的电阻和一个40Ω的电阻并联后的等效电阻是_____Ω。2、把5个10Ω的电阻并联起来,等效电阻是____Ω。规律:若把n个相同的电阻R0并联起来,并联后的等效电阻R总=_____。3、我们发现,几个电阻并联起来,等效电阻比其中任何一个电阻都________,(越并越小),因为电阻并联起来,相当于增加了导体的__________。并联:82R0/n小横截面积(背诵)开动脑筋:如果用公式计算两个电阻并联后的等效电阻时,比较麻烦,那能不能推导出一个能直接计算出等效电阻的公式呢?咱们一起来试试吧!加油哦!(仅限两个电阻并联)(背诵)自学指导(五):自学课本上的例题2知识总结(背诵)1、一个电阻可以替代其它两个电阻——等效替代法。2、在串联电路中,等效电阻等于各串联电阻之和。公式为:R=R1+R23、在并联电路中,等效电阻的倒数等于各并联电阻的倒数之和。公式为:4、若把n个相同的电阻R0串联接入电路,等效电阻R总=R0·n若把n个相同的电阻R0并联接入电路,等效电阻R总=R0/n5、越串越大把几个电阻串联接入电路,等效电阻比其中任何一个电阻都大,因为电阻串联相当于增加了导体的长度。越并越小把几个电阻并联接入电路,等效电阻比其中任何一个电阻都小,因为电阻并联相当于增加了导体的横截面积。6、(仅限两个电阻并联)7、串、并联电路的总电阻随着各串、并联电阻的增大而增大,减小而减小。1.如图所示的电路中,电源电压保持不变,当闭合开关后,电压表示数为6V,电流表示数为1.5A,则方框内的电阻连接情况可能是()A.4Ω和3Ω的电阻串联B.6Ω和8Ω的电阻并联C.10Ω和5Ω的电阻串联D.12Ω和6Ω的电阻并联D课堂练习:2.如图所示电路,电源电压保持不变,若变阻器滑片P向左滑动时,则()A.V1表示数增大,A表示数减小B.V1表示数减小,A表示数减小C.V1表示数增大,A表示数增大D.V1表示数减小,A表示数增大AR1PR2V1c电路中需要串联的电阻0.45安8欧3.6伏RUI112欧0.45安0.9伏IUR2L•3.一个小灯泡的电阻是8欧,正常工作时的电压是3.6伏,现在要把这盏灯直接接在4.5伏的电源上能行吗?怎样做才能使这盏灯正常发光?解:不行,必须串联一个电阻。根据题意画出电路图,则电阻R2分担部分的电压U2=U-U1=4.5伏-3.6伏=0.9伏串联电路电路中的电流R2=15ΩR1=5ΩU=6V例1、U1=VU2=VU1U2=R1R2=I1=U1R1I2=U2R2U1U2R1R2=U2R2U1R1=I1I2=,S分析:I=URU=IR??1313U1U2R1R2=发现:推导:串联分压跟电阻成正比推导串联...
