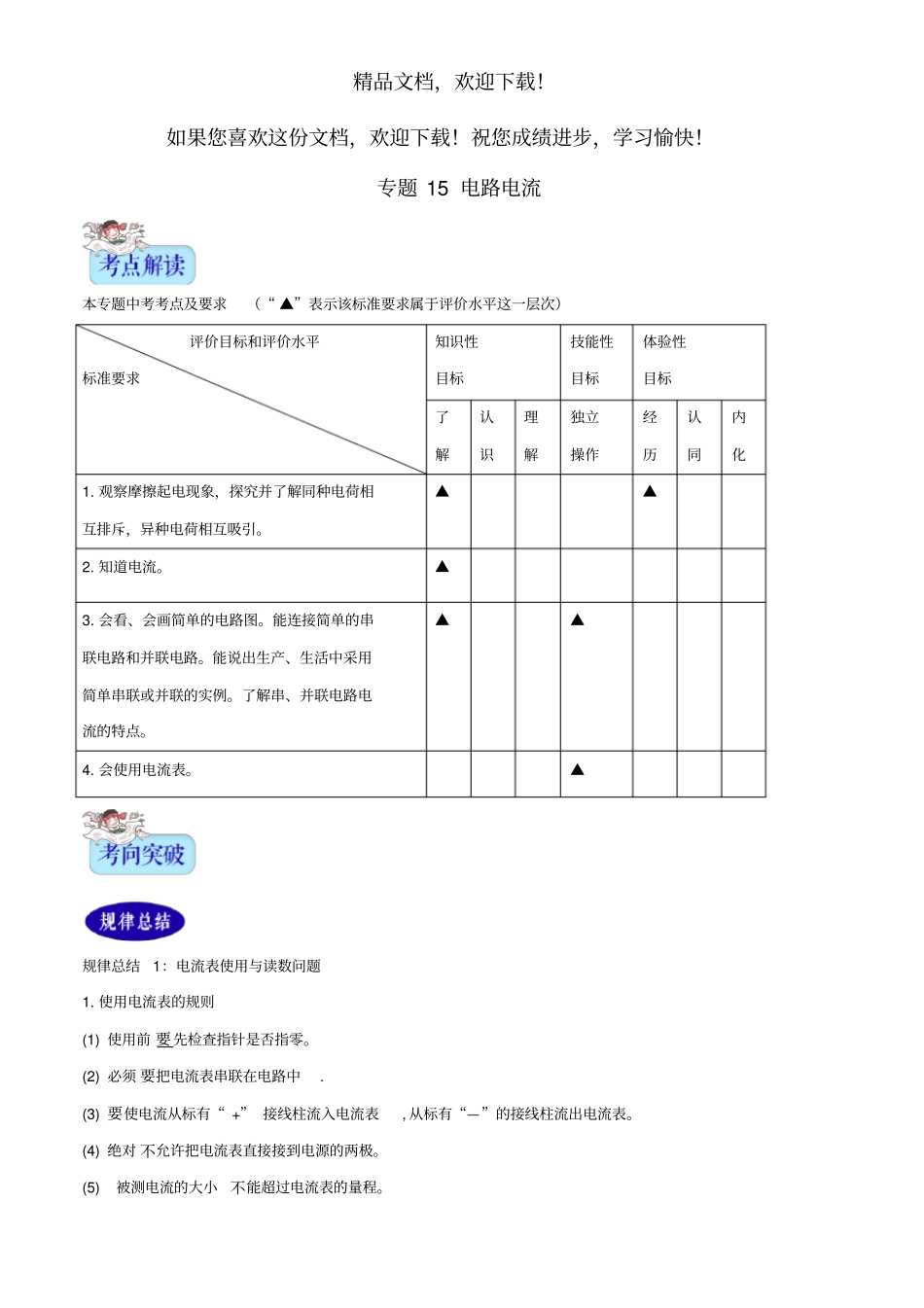

精品文档，欢迎下载！如果您喜欢这份文档，欢迎下载！祝您成绩进步，学习愉快！专题15电路电流本专题中考考点及要求（“▲”表示该标准要求属于评价水平这一层次）评价目标和评价水平标准要求知识性目标技能性目标体验性目标了解认识理解独立操作经历认同内化1.观察摩擦起电现象，探究并了解同种电荷相互排斥，异种电荷相互吸引。▲▲2.知道电流。▲3.会看、会画简单的电路图。能连接简单的串联电路和并联电路。能说出生产、生活中采用简单串联或并联的实例。了解串、并联电路电流的特点。▲▲4.会使用电流表。▲规律总结1：电流表使用与读数问题1.使用电流表的规则(1)使用前要先检查指针是否指零。(2)必须要把电流表串联在电路中.(3)要使电流从标有“+”接线柱流入电流表,从标有“—”的接线柱流出电流表。(4)绝对不允许把电流表直接接到电源的两极。(5)被测电流的大小不能超过电流表的量程。精品文档，欢迎下载！2.使用电流表测量电流时应注意（1）使用前应检查指针是否指零，如有偏差则要用螺丝刀旋转表盘上的调零螺丝，将指针调至零位。（2）必须把电流表串联在电路中，使电流从标有“0.6”或“3”的接线柱流入电流表、从标有“－”的接线柱流出电流表；（3）绝不允许把电流表直接连接到电源的两极。（4）被测电流的大小不能超过电流表的量程。在使用双量程电流表时，一般先试用大量程，如电流示数在小量程范围内，再改用小量程，这样读数更为准确。规律总结2：电路图与电路设计问题1.电路的构成：电源、开关、用电器、导线。2.电路的三种状态：通路:接通的电路叫通路，此时电路中有电流通过，电路是闭合的。开路（断路）:断开的电路叫断路，此时电路不闭合，电路中无电流。短路:不经过用电器而直接用导线把电源正、负极连在一起，电路中会有很大的电流，可能把电源烧坏，或使导线的绝缘皮燃烧引起火灾，这是绝对不允许的。用电器两端直接用导线连接起来的情况也属于短路（此时电流将直接通过导线而不会通过用电器，用电器不会工作）。3.电路图：常用电路元件的符号：符号意义符号意义＋交叉不相连的导线电铃交叉相连接的导线○M电动机(负极)(正极)电池○A电流表电池组○V电压表开关电阻○×小灯泡滑动变阻器4.串联电路：把电路元件逐个顺次连接起了就组成了串联电路。特点：①电流只有一条路径；②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作；③只需一个开关就能控制整个电路。精品文档，欢迎下载！5.并联电路：把电路元件并列地连接起来就组成了并联电路。电流在分支前和合并后所经过的路径叫做干路；分流后到合并前所经过的路径叫做支路。特点：①电流两条或两条以上的路径，有干路、支路之分；②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路；③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。规律总结3：探究串并联电路电流规律1.串联电路中各处的电流相等。2.并联电路的干路总电流等于各支路电流之和。3.要把握连接电路以及电路元件使用的注意事项。4.电路故障分析，电流表的读数，实验数据的处理。【例题1】（2018宁波）电流表是测量电路电流大小的仪器。对电流表的使用，下列说法中正确的是（）A．本应使用0.6A的量程，但误用3A的量程，电流表会烧坏B．当把电流表直接接在电源两极上时，可以测量电源的短路电流C．在用3A量程试测时，发现指针已超过半偏，应选用0.6A量程进行测量D．在用3A量程试测时，发现指针只偏转了很小的角度，应选用0.6A量程进行测量【答案】D【解析】小量程改用大量程不会烧坏电流表，只是测得的电流值误差较大，因此A选项错误；绝对不允许不经过用电器而把电流表连到电源的两极上，否则会烧坏电流表，因此B选项错误；用3A量程试测时，指针已超过半偏，而量程为3A的电流表的中央刻度为1.5A，因此不能选择0.6A的量程进行测量，故C选项错误；用3A量程试测时，指针只偏转很小角度，说明电流很小，应该用0.6A的量程进行测量，使读数更精确，故D选项正确．【例题2】（2019南宁）电流表的指针如图所示，则电流表的分度值为______A,电流表的读数为A．【答案】0.02；0.32．【解析】由图知，...
