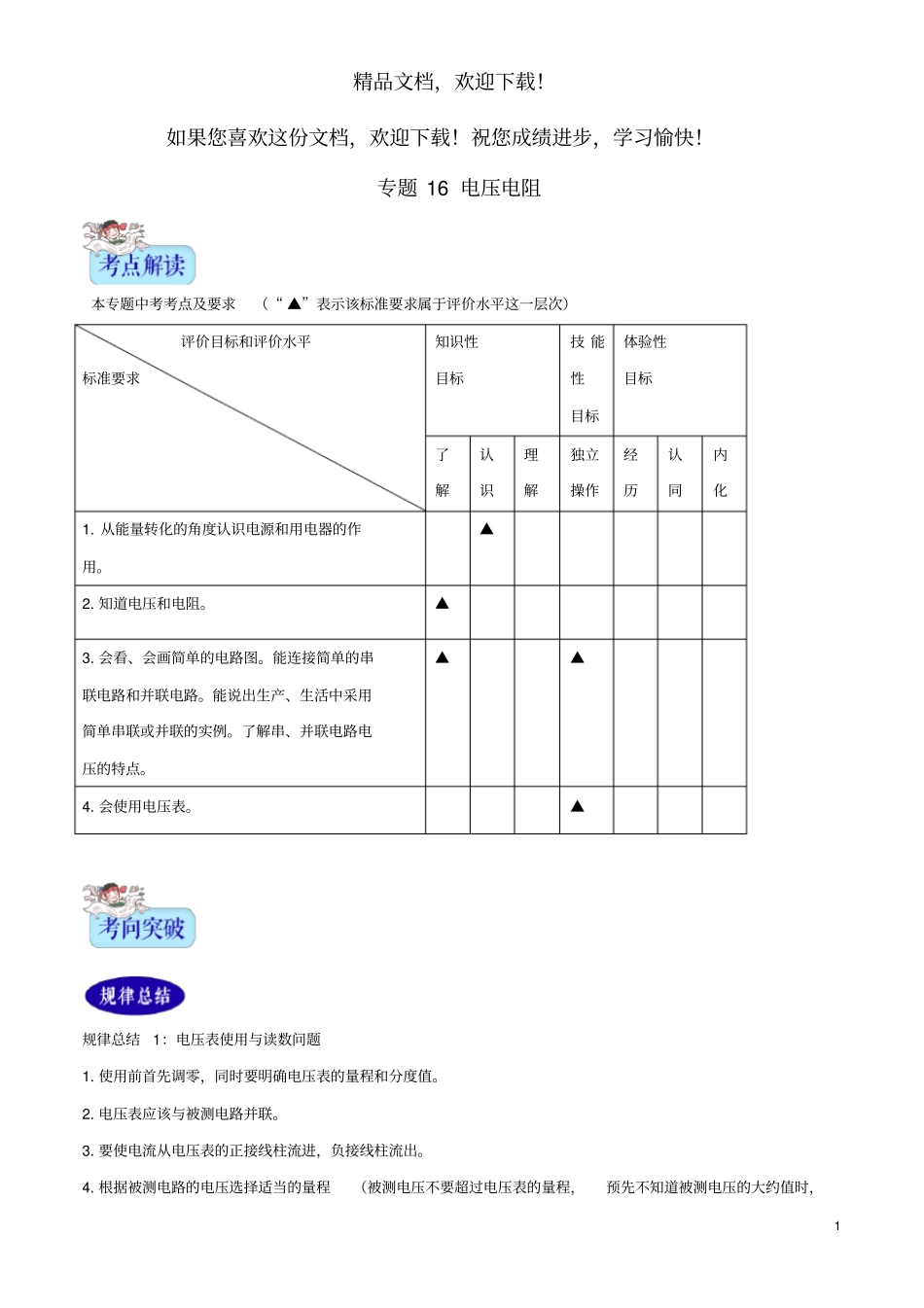

精品文档，欢迎下载！1如果您喜欢这份文档，欢迎下载！祝您成绩进步，学习愉快！专题16电压电阻本专题中考考点及要求（“▲”表示该标准要求属于评价水平这一层次）评价目标和评价水平标准要求知识性目标技能性目标体验性目标了解认识理解独立操作经历认同内化1.从能量转化的角度认识电源和用电器的作用。▲2.知道电压和电阻。▲3.会看、会画简单的电路图。能连接简单的串联电路和并联电路。能说出生产、生活中采用简单串联或并联的实例。了解串、并联电路电压的特点。▲▲4.会使用电压表。▲规律总结1：电压表使用与读数问题1.使用前首先调零，同时要明确电压表的量程和分度值。2.电压表应该与被测电路并联。3.要使电流从电压表的正接线柱流进，负接线柱流出。4.根据被测电路的电压选择适当的量程（被测电压不要超过电压表的量程，预先不知道被测电压的大约值时，精品文档，欢迎下载！2先用大量程试触）。5.电压表的读数方法：①看接线柱确定量程。②看表盘确定分度值（每一小格代表多少伏）。③看指针偏转了多少格，即有多少伏。（电压表有两个量程：0～3V，每小格表示的电压值是0.1V；0～15V，每小格表示的电压值是0.5V。）规律总结2：滑动变阻器使用问题1.滑动变阻器的构造和原理（1）构造。（2）原理。通过改变接入电路中电阻丝的长度，可以逐渐改变电阻，进而逐渐改变电流。具有分压限流的作用。（3）铭牌意义。如一个滑动变阻器标有“50Ω2A”表示的意义是：最大阻值是50Ω，允许通过的最大电流是2A。2.滑动变阻器的构造示意图和符号精品文档，欢迎下载！33.滑动变阻器的是用方法和注意事项【滑动变阻器的使用方法】（1）滑动变阻器要与被控制的用电器串联接入电路中。（2）滑动变阻器连入电路中时，取一上一下两个接线柱。（3）在闭合开关之前，滑动变阻器的阻值调到最大值。【滑动变阻器的注意事项】(1)使用滑动变阻器之前，要弄清楚它的最大电阻值和允许通过的最大电流值．使用时不得超过允许通过的最大电流值．(2)使用滑动变阻器前，应先来回滑动几次滑片，除去接触点上的灰尘等污物，以保证接触良好．接入电路之前，一般应把滑动片P移到连入电阻值最大的地方，以保护电源和电表．精品文档，欢迎下载！4(3)正确连入电路．注意不要接成固定电阻（把电路两端分别接到A、B）或接成短路（把电路两端分别接到C、D）．(4)实验时谨防损伤电阻丝绝缘层，以免造成匝间短路．规律总结3：电路故障问题1.用电流表、电压表来判断电路故障，对两表的用法和特征要会运用．关键要正确理解断路和短路的含义．2.电路元件出现故障的情形要会判断。【例题1】（2018牡丹江）如图所示，电压表的示数是V。【答案】4【解析】题考查了电压表的读数方法，先确定量程，再明确分度值，顺序不能颠倒。电压表选0～15V的量程，分度值为0.5V，根据指针位置读数是4V。【例题2】(2019广东省)如图所示，图甲中电流表的读数为________A，图乙中电压表的读数为_________V。【答案】1.41.5【解析】本题属于电学两种测量工具的读数题。由图甲知，电流表此时使用的是0~3A量程，其分度值为0.1A，指针刚好指在第14条刻度线处，故读数为1.4A；由图乙知，电压表此时使用的是0~3V量程，其分度值为0.1V，指针刚好指在第15条刻度线处（或刻度盘正中央处），故读数为1.5V。【例题3】（2018天津市）如图是滑动变阻器的结构和连入电路的示意图。当滑片P向左滑动时，连入电路的电阻变小的是（）精品文档，欢迎下载！5A.B.C.D.【答案】A【解析】A．滑动变阻器的左半段接入电路，滑片左移，连入电路的电阻丝变短，电阻变小，故A符合题意。B．滑动变阻器同时接了上面两个接线柱，相当于导线，故B不合题意。C．滑动变阻器同时接了下面两个接线柱，相当于定值电阻，故C不合题意。D．滑动变阻器的右半段接入电路，滑片左移，连入电路的电阻丝变长，电阻变大，故D不符合题意。【例题4】（2019山东菏泽）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）A.B.C.D.【答案】C【解析】A、由图可知，滑动变阻器同时接上面两个接线柱，滑动变阻器接入电路的电阻为零，移动滑片，滑动变阻器接入电路的阻值不变，故A...
