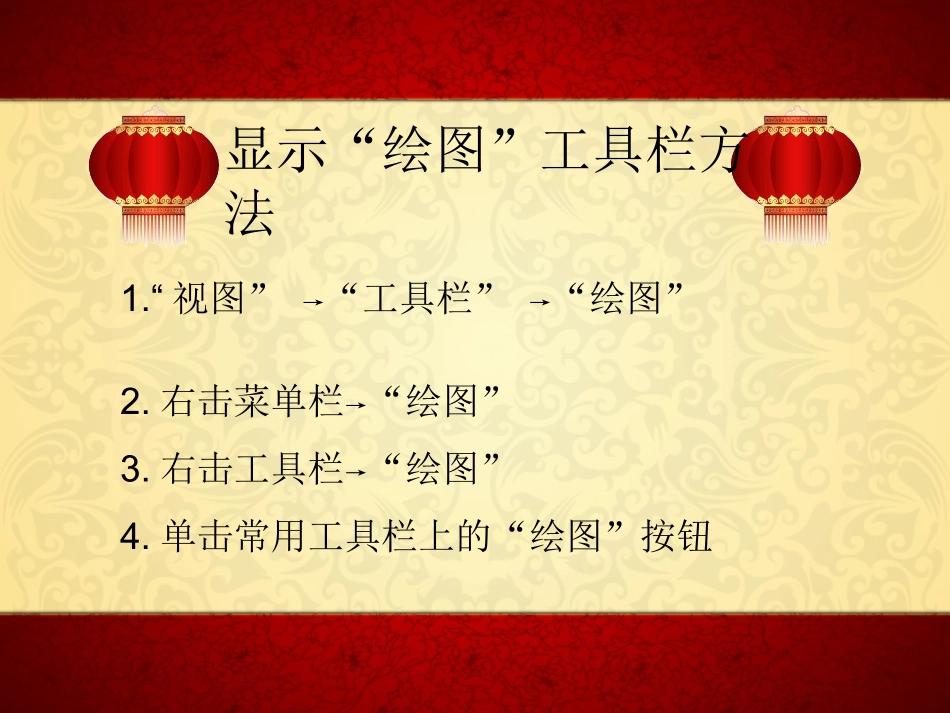

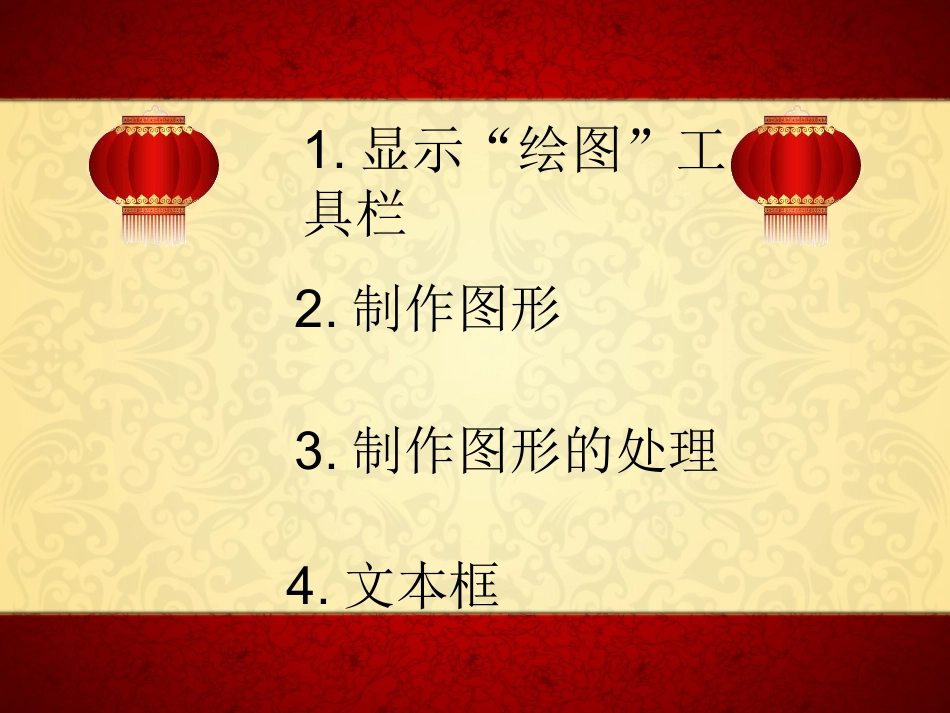

图文混排授课人：何理1.显示“绘图”工具栏2.制作图形3.制作图形的处理4.文本框显示“绘图”工具栏方法1.“视图”→“工具栏”→“绘图”2.右击菜单栏→“绘图”3.右击工具栏→“绘图”4.单击常用工具栏上的“绘图”按钮图形的绘制和编辑一般是在页面视图下进行，绘制的图形在普通视图和大纲视图下是看不见的注意事项：制作图形1.绘制简单图形：单击绘图工具栏上的绘图工具按钮（如直线、箭头、矩形、椭圆、文本框等），光标会变成“+”（十字形状），然后按住鼠标左键，拖动鼠标就可以画出相应图形制作图形2.绘制复杂图形：复杂图形是指在绘图工具上的工具按钮中直接找不到的图形，如三角形、正弦波、双曲线，抛物线等。制作图形复杂图形的绘制一般使用绘图工具栏上的“自选图形”菜单。打开“自选图形”菜单，里面有线条、基本形状、箭头总汇、流程图、标注等命令，在各自的下一级菜单中，有很多的自选图形，我们是利用这些自选图形来绘制复杂图形的。比如，绘制正弦波时，使用的是“线条”－“曲线”命令制作图形的处理1.选中图形单击图形：单击；多个图形：按住“shift”键，再逐个选择；全部图形：用“选择对象”按钮画矩形制作图形的处理2.更改图形修改任意多边形：选中→“绘图”→“编辑顶点”/右击-“编辑顶点”，可拖动顶点改变其位置，或单击某边增加顶点，按住ctrl键单击某顶点可将其删除。更改自选图形：选中图形→“绘图”→更改自选图形－选择新的自选图形即可。制作图形的处理3.对齐图形：①利用“绘图”菜单。方法：选中多个图形→“绘图”→“对齐或分布”→选择一种对齐方式②使用“设置自选图形格式”对话框。方法：选中后右击→“设置自选图形格式”→版式→设置对齐方式→确定图形默认的版式是“浮于文字上方”，其水平对齐方式有左对齐、居中、和右对齐等。而图片默认的版式是“嵌入型”。改变层次的方法：①选中图形后右击→“叠放层次”→选择一种对齐方式②选中图形→“绘图”→“叠放层次”→选择一种对齐方式制作图形的处理4.层管理制作图形的处理5.组合/取消组合:①选中多个图形后右击→“组合”→“组合”/“取消组合”②选中多个图形→“绘图”→“组合”/“取消组合”1.在WORD2003文档中,打开绘图工具栏的操作是()A单击“工具”→“绘图”B单击“插入”→“绘图”C单击“编辑”→“工具栏”→“绘图”D单击“视图”→“工具栏”→“绘图”2.在WORD中要显示“绘图”工具栏，可使用（）菜单A编辑B视图C插入D工具3.在WORD2003中绘制图形时，光标的形状是_______4.选择多个图形对象时,应该按住()键ActrlBshiftCAltDTab5.画正方形时，选中矩形按钮后,应需要按住()键ActrlBshiftCAltDTab6.在WORD2003中，图形的默认的版式是（）A浮于文字上方B衬于文字下方C四周型D紧密型18.图形的水平对齐方式中，没有（）A左对齐B居中C右对齐D两端对齐
