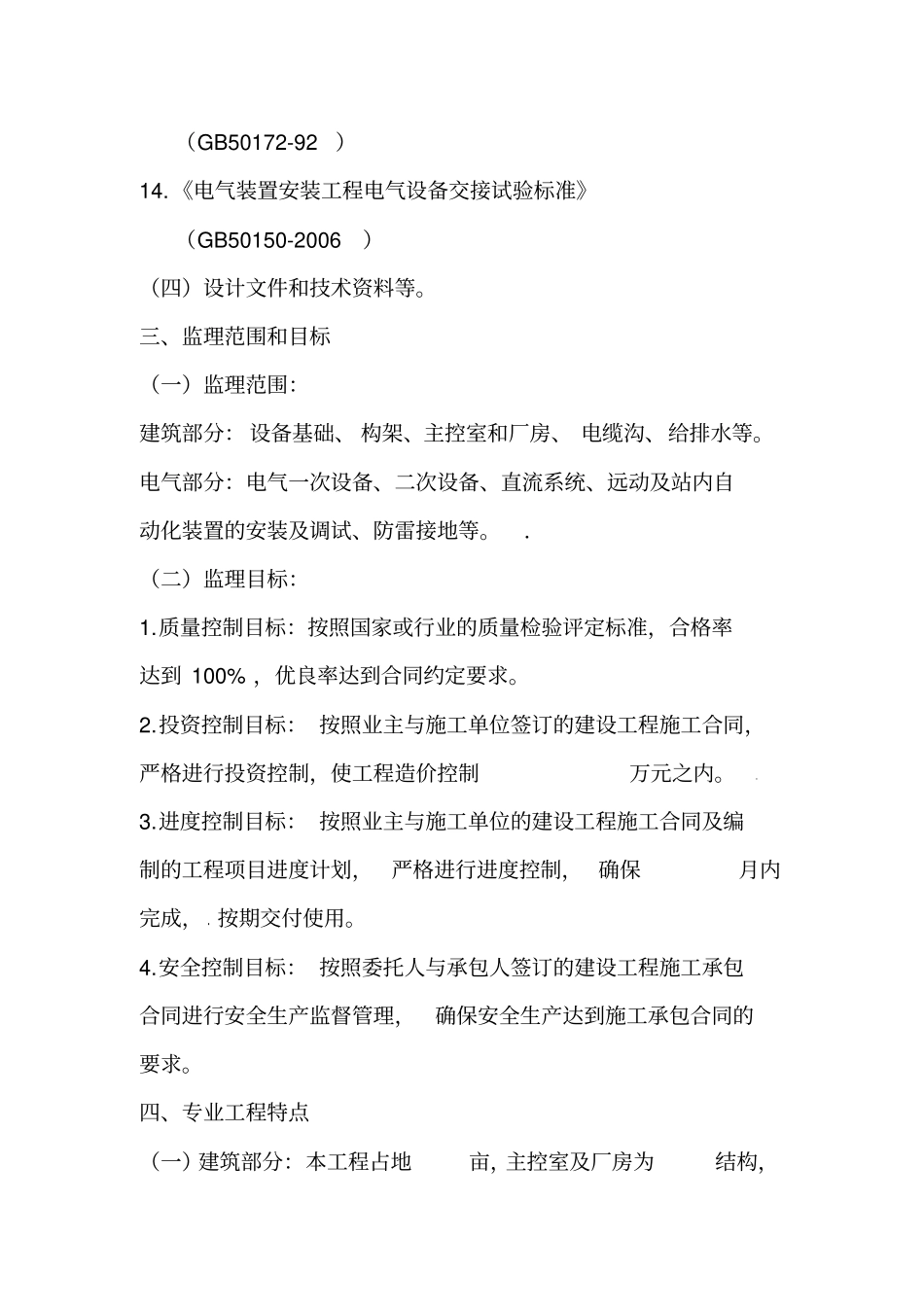

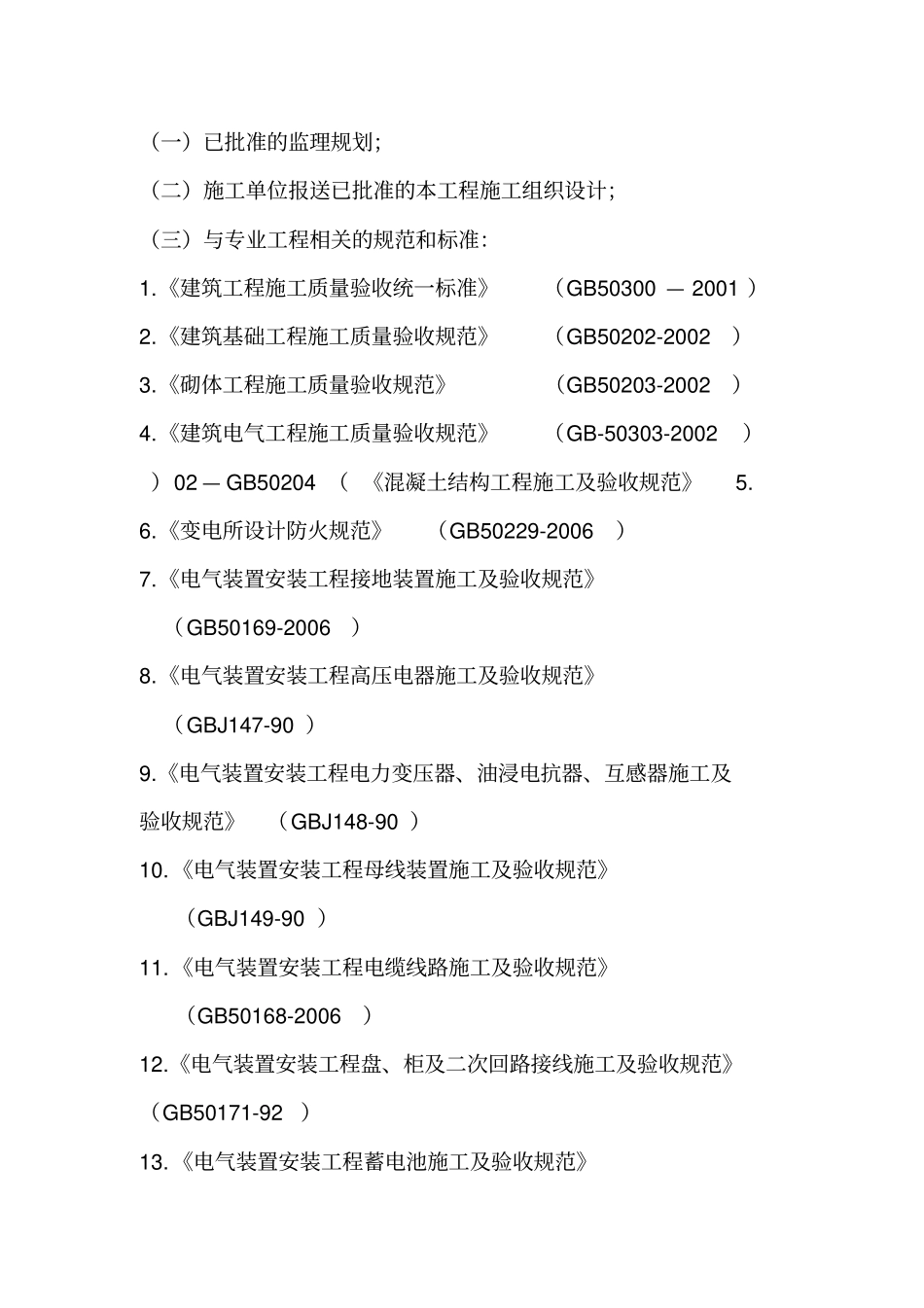

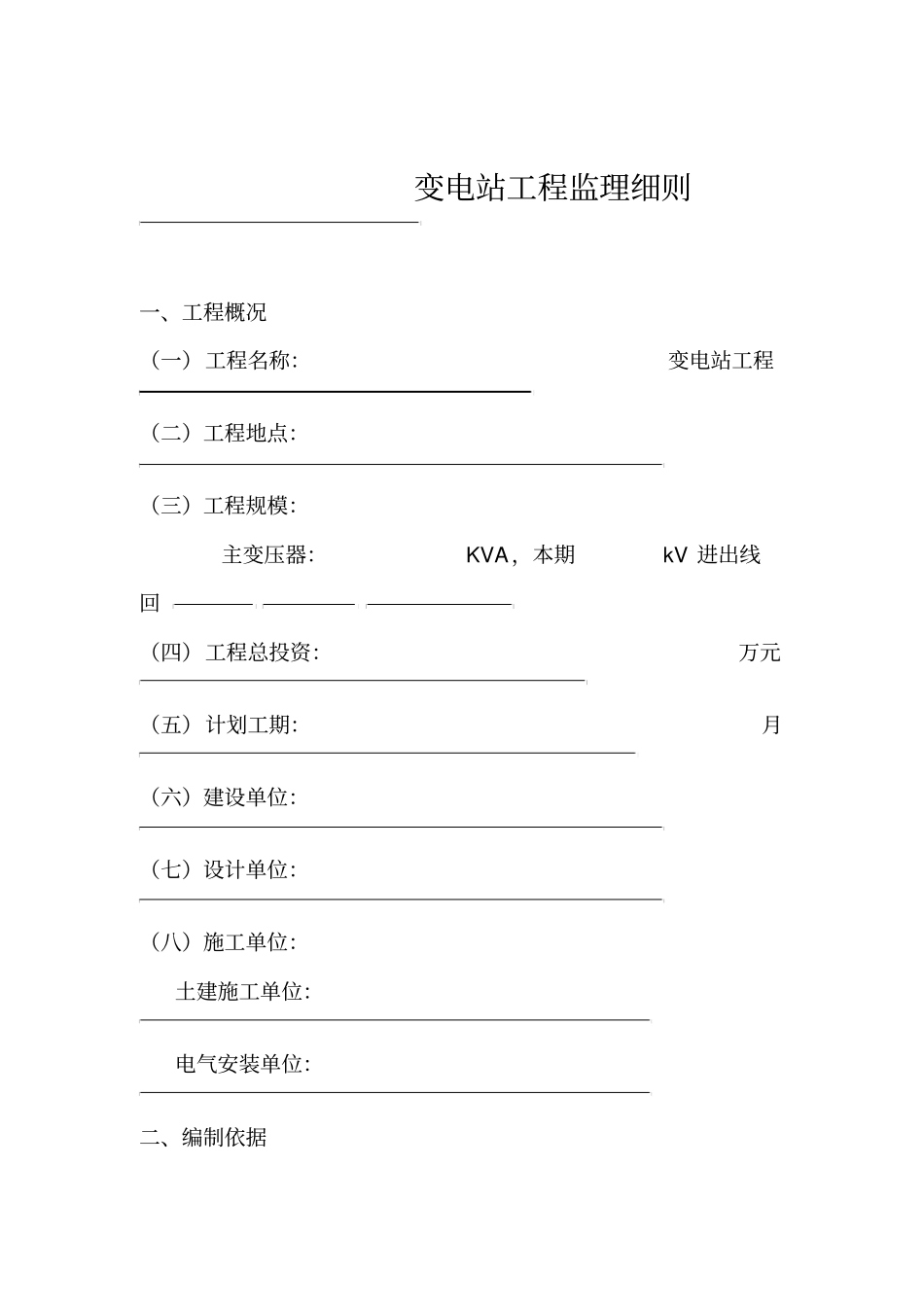

变电站工程监理细则一、工程概况（一）工程名称：变电站工程（二）工程地点：（三）工程规模：主变压器：KVA，本期kV进出线回（四）工程总投资：万元（五）计划工期：月（六）建设单位：（七）设计单位：（八）施工单位：土建施工单位：电气安装单位：二、编制依据（一）已批准的监理规划；（二）施工单位报送已批准的本工程施工组织设计；（三）与专业工程相关的规范和标准：1.《建筑工程施工质量验收统一标准》（GB50300—2001）2.《建筑基础工程施工质量验收规范》（GB50202-2002）3.《砌体工程施工质量验收规范》（GB50203-2002）4.《建筑电气工程施工质量验收规范》（GB-50303-2002））02—GB50204（《混凝土结构工程施工及验收规范》5.6.《变电所设计防火规范》（GB50229-2006）7.《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）8.《电气装置安装工程高压电器施工及验收规范》（GBJ147-90）9.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）10.《电气装置安装工程母线装置施工及验收规范》（GBJ149-90）11.《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）12.《电气装置安装工程盘、柜及二次回路接线施工及验收规范》（GB50171-92）13.《电气装置安装工程蓄电池施工及验收规范》（GB50172-92）14.《电气装置安装工程电气设备交接试验标准》（GB50150-2006）（四）设计文件和技术资料等。三、监理范围和目标（一）监理范围：建筑部分：设备基础、构架、主控室和厂房、电缆沟、给排水等。电气部分：电气一次设备、二次设备、直流系统、远动及站内自动化装置的安装及调试、防雷接地等。．（二）监理目标：1.质量控制目标：按照国家或行业的质量检验评定标准，合格率达到100%，优良率达到合同约定要求。2.投资控制目标：按照业主与施工单位签订的建设工程施工合同，严格进行投资控制，使工程造价控制万元之内。3.进度控制目标：按照业主与施工单位的建设工程施工合同及编制的工程项目进度计划，严格进行进度控制，确保月内完成，按期交付使用。4.安全控制目标：按照委托人与承包人签订的建设工程施工承包合同进行安全生产监督管理，确保安全生产达到施工承包合同的要求。四、专业工程特点（一）建筑部分：本工程占地亩，主控室及厂房为结构，建筑面积为平方米，屋面为mm现浇混凝土板，设备基础采用基础，构架基础采用基础。（二）电气部分：本工程电气平面布置为，主变压器采用，kV母线为接线方式，本期进出线回，高压断路器采用，低压断路器采用，电容器采用，站用变采用，保护装置采用。五、监理工作流程本工程严格按照监理规范中“施工阶段的监理工作”有关规定进行现场监理工作，其具体工作流程如下图所示。监理工作流程图六、监理工作的控制要点．（一）建筑工程施工程序：场地平整定标高→站内放线定轴线→根据轴线定杆位及设备基础、主建筑物具体位置和其它设施位置→开挖基础（包括设备基础、主建筑物基础及杆坑）→混凝土浇注及钢筋绑扎、主建筑物施工→立杆组立构支架→接地沟开挖，接地体敷设，接地支线引出及接地沟回填→电缆沟开挖及施工→室内地面处理→照明施工→室内外装修→场区绿化和地面钙化。以上程序只是大体上的施工先后次序，有些项目是可以同时进行的，有些是可以交叉进行的。主要控制要点：1.认真审查设计图纸，核对设备外形及中心位置尺寸，核对电气图纸和土建图纸的衔接尺寸，核对土建、构架及基础是否与电气布置及设备要求相一致。2.对整个变电站的总平面放线，±0.00米的定位及场地找平进行控制，总的原则是变电站场地坡比一定要有利于防洪和排水，同时不影响所有基础深度尺寸，严格按照设计图纸施工。3.接地网部分：对于接地网工程，我们实行旁站监理。接地体规格、埋设深度应符合设计规定，同时监理的控制要点是接地体的连接，本工程接地的连接采用搭接焊时，应符合下列规定：a.扁钢的搭接长度应为其宽度的2倍（且至少3个棱边焊接）；b.圆钢的搭接长度应为其直径的6倍；c.圆钢与扁钢连接时，其搭接长度应为圆钢直径的6倍；d.扁钢与钢管、扁钢与角钢焊接时，除应在其接触部位两侧进行焊...
