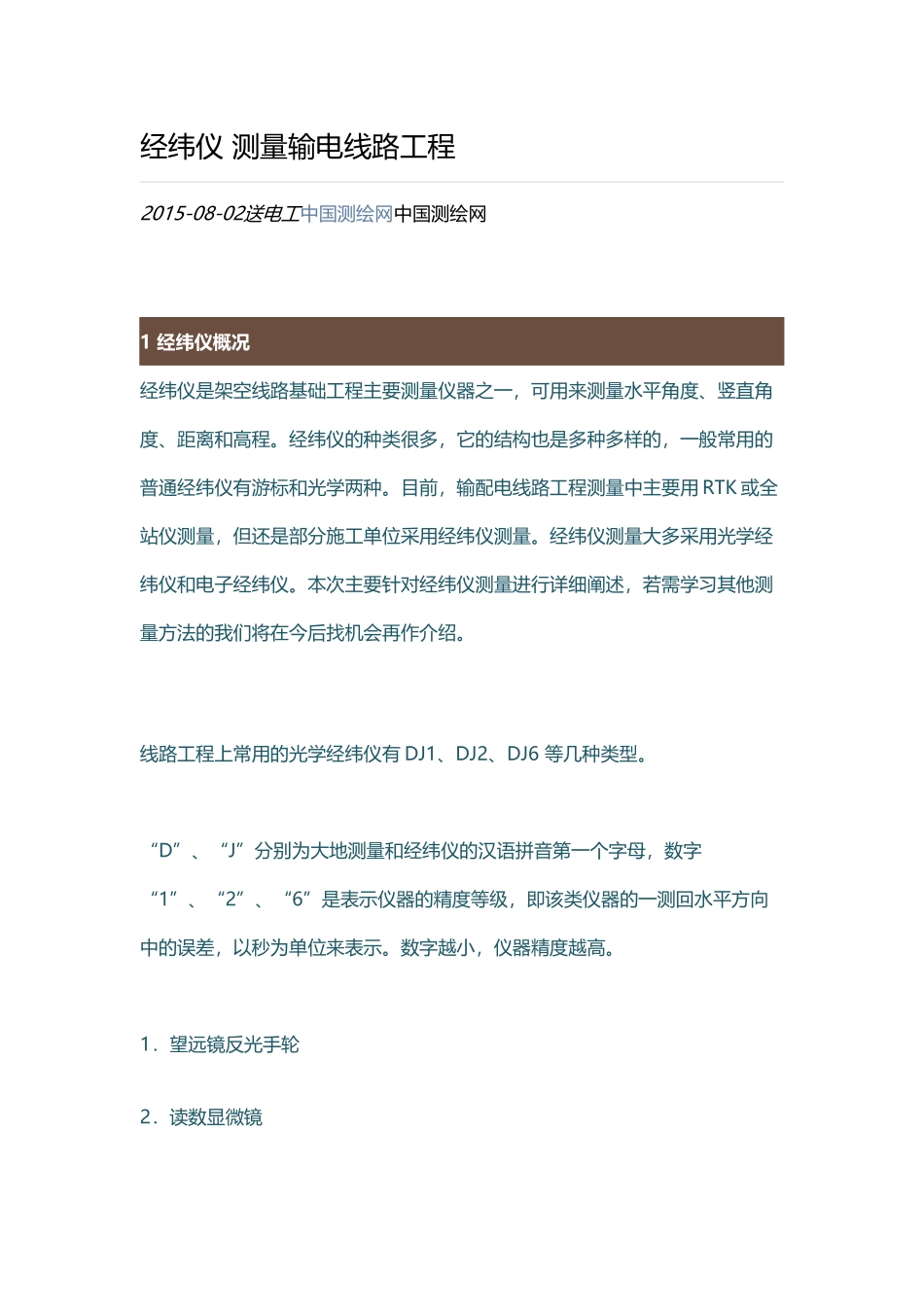

经纬仪 测量输电线路工程VIP免费

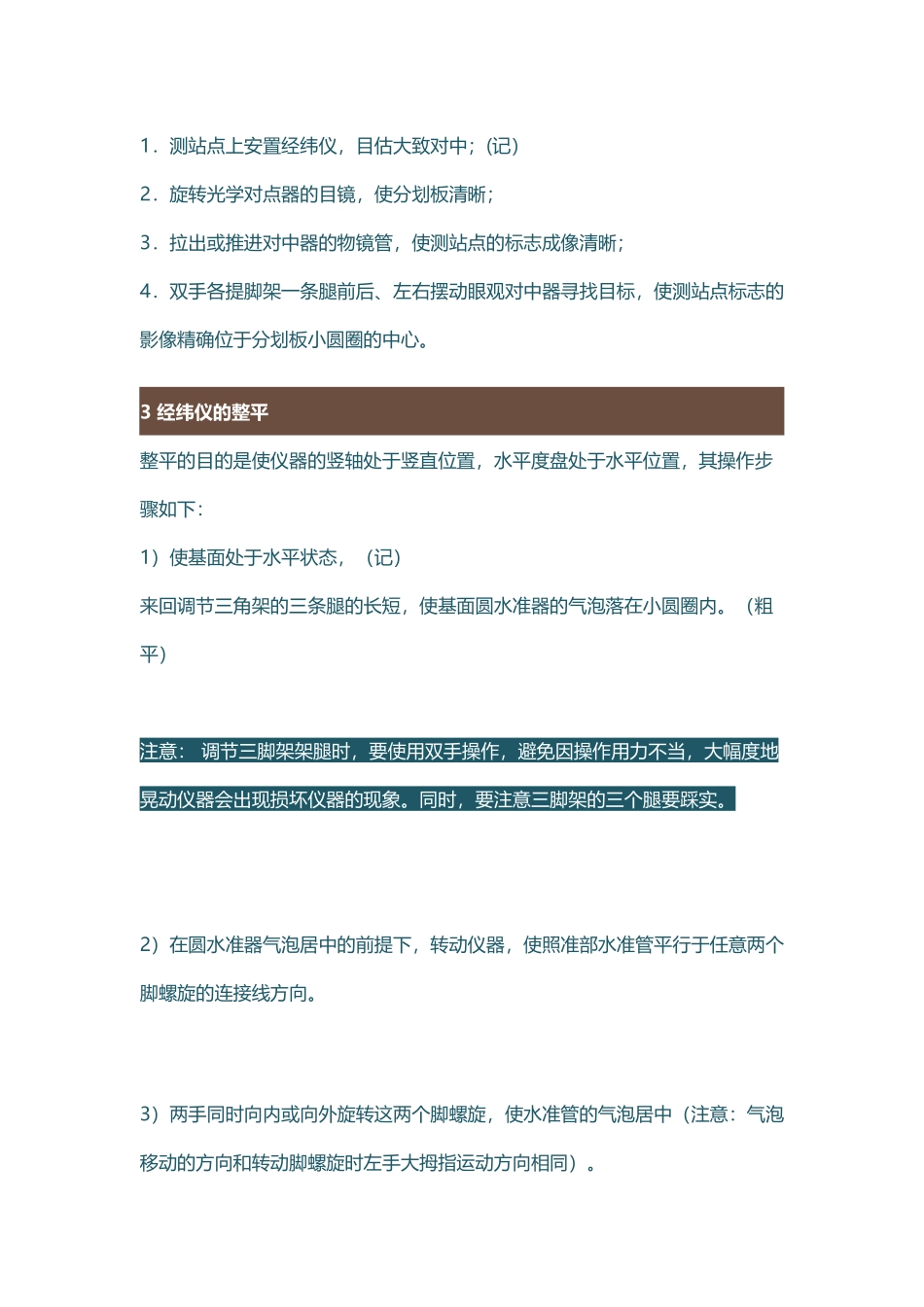

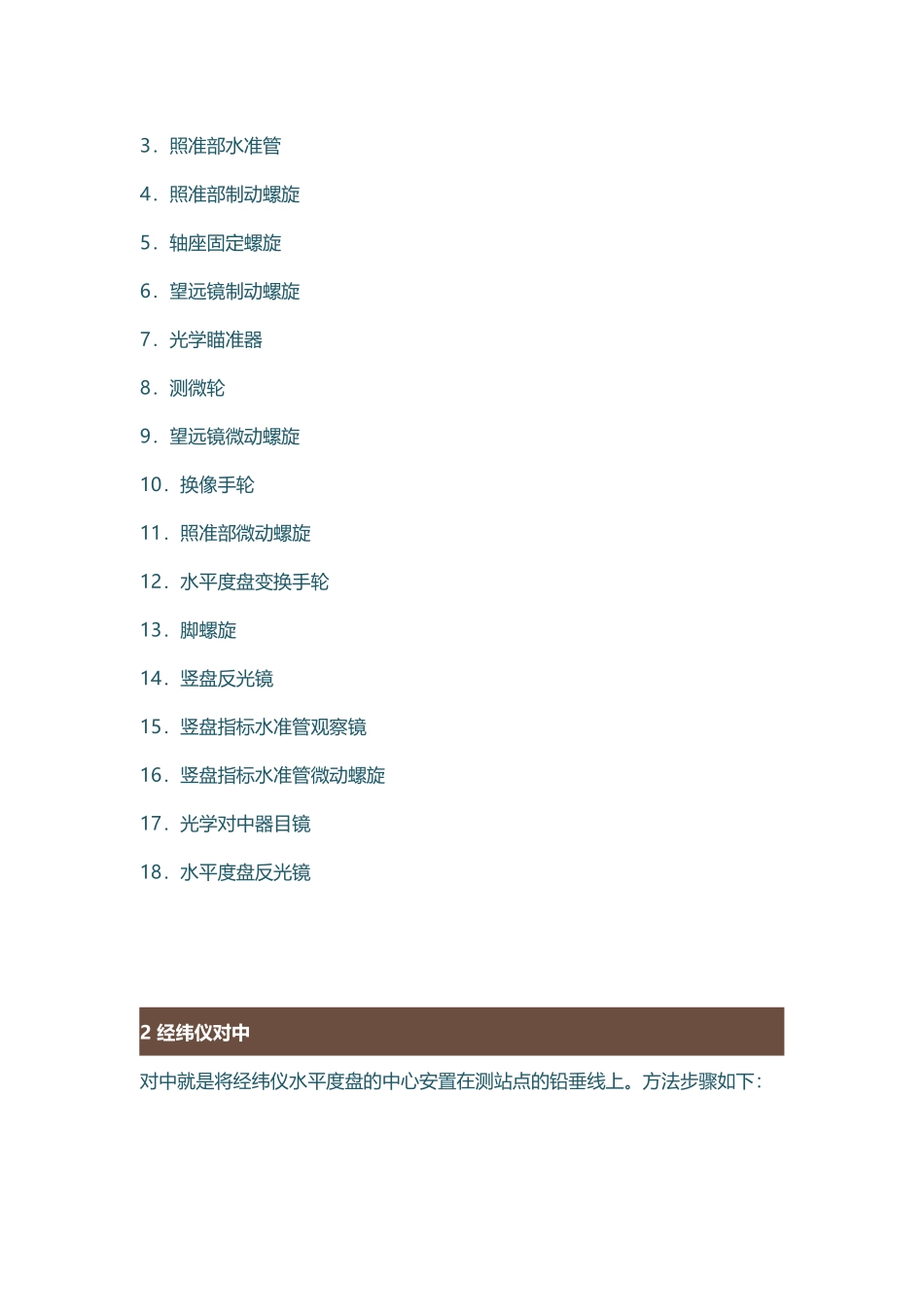

经纬仪测量输电线路工程2015-08-02送电工中国测绘网中国测绘网1经纬仪概况经纬仪是架空线路基础工程主要测量仪器之一，可用来测量水平角度、竖直角度、距离和高程。经纬仪的种类很多，它的结构也是多种多样的，一般常用的普通经纬仪有游标和光学两种。目前，输配电线路工程测量中主要用RTK或全站仪测量，但还是部分施工单位采用经纬仪测量。经纬仪测量大多采用光学经纬仪和电子经纬仪。本次主要针对经纬仪测量进行详细阐述，若需学习其他测量方法的我们将在今后找机会再作介绍。线路工程上常用的光学经纬仪有DJ1、DJ2、DJ6等几种类型。“D”、“J”分别为大地测量和经纬仪的汉语拼音第一个字母，数字“1”、“2”、“6”是表示仪器的精度等级，即该类仪器的一测回水平方向中的误差，以秒为单位来表示。数字越小，仪器精度越高。1．望远镜反光手轮2．读数显微镜3．照准部水准管4．照准部制动螺旋5．轴座固定螺旋6．望远镜制动螺旋7．光学瞄准器8．测微轮9．望远镜微动螺旋10．换像手轮11．照准部微动螺旋12．水平度盘变换手轮13．脚螺旋14．竖盘反光镜15．竖盘指标水准管观察镜16．竖盘指标水准管微动螺旋17．光学对中器目镜18．水平度盘反光镜2经纬仪对中对中就是将经纬仪水平度盘的中心安置在测站点的铅垂线上。方法步骤如下：1．测站点上安置经纬仪，目估大致对中；(记）2．旋转光学对点器的目镜，使分划板清晰；3．拉出或推进对中器的物镜管，使测站点的标志成像清晰；4．双手各提脚架一条腿前后、左右摆动眼观对中器寻找目标，使测站点标志的影像精确位于分划板小圆圈的中心。3经纬仪的整平整平的目的是使仪器的竖轴处于竖直位置，水平度盘处于水平位置，其操作步骤如下：1）使基面处于水平状态，（记）来回调节三角架的三条腿的长短，使基面圆水准器的气泡落在小圆圈内。（粗平）注意：调节三脚架架腿时，要使用双手操作，避免因操作用力不当，大幅度地晃动仪器会出现损坏仪器的现象。同时，要注意三脚架的三个腿要踩实。2）在圆水准器气泡居中的前提下，转动仪器，使照准部水准管平行于任意两个脚螺旋的连接线方向。3）两手同时向内或向外旋转这两个脚螺旋，使水准管的气泡居中（注意：气泡移动的方向和转动脚螺旋时左手大拇指运动方向相同）。4）气泡居中后，将仪器照准部旋转90°，再用第三个脚螺旋使气泡居中。5）按上述步骤反复进行，直至长水准管在任何位置气泡偏离中央不超过半格为止。6）架头上移动仪器，精确对中。7）反复(2)--（4）步骤，既满足精确对中，又满足气泡居中。整平的操作方法：（气泡的走向与左手母指的旋转方向一致）4经纬仪瞄准目标1．目镜调焦对光：松开经纬仪望远镜、水平制动和竖直制动螺旋，使望远镜朝向天空或较远处，转动目镜调焦螺旋，直至望远镜内十字丝清晰。注意：若同一个人观测，在观测过程中，不需要对目镜再进行对光调整。否则，就需要对仪器进行检校。2．照准标志：测量角度时，仪器安置点称为测站点，远方目标点称为照准点，在照准点上必须设立照准标志便于瞄准。测角度时用的照准标志有花杆、视距尺、塔尺或测钎、垂球线等。3．粗瞄准目标：使用望远镜上的缺口和准星（或瞄准器）照准目标，使观测目标在望远镜的视场内，即旋紧望远镜和各制动螺旋。4．物镜调焦对光：转动望远镜对光螺旋，使观测的目标影像清晰，同时注意消除视差（视差的消除方法与水准仪消除视差的方法相同）。5．精确照准：当目标成像较细时，可使用十字丝纵丝的单丝照准目标。转动照准部微动螺旋，使被观测的目标，准确地与十字丝纵丝重合。若目标是标杆或成像有一定的宽度时，可使用十字丝纵丝的双丝照准目标，即使目标成像准确地夹在双丝的中间。这种情况要求照准目标必须垂直，用双丝检查照准目标时，其左右是否对称。注意：旋转照准部微动螺旋精确照准目标时，应尽可能地使微动螺旋的旋转方向一致，若旋转过而没有照准目标时，不要使用回转的方法照准目标，应松动制动螺旋，重新照准，以避免因微动螺旋有间隙差造成测量误差。图目标点瞄准方法瞄准目标时要用十字丝的中央部位。如观测水平角，可视目标影像的大小情况，将目标影像夹在双纵丝内且与双丝对称，...
