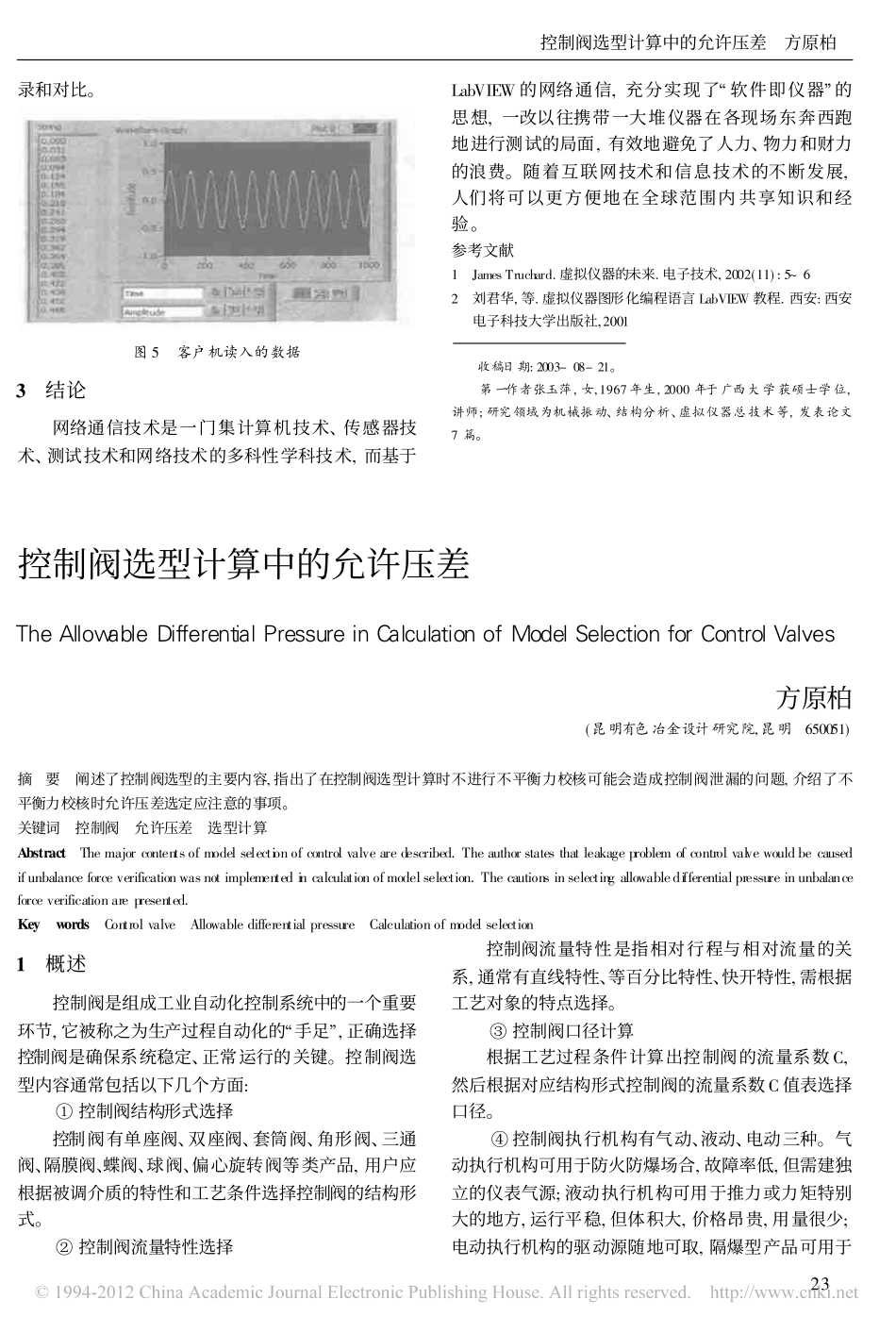

录和对比。图5�客户机读入的数据3�结论网络通信技术是一门集计算机技术、传感器技术、测试技术和网络技术的多科性学科技术,而基于LabVIEW的网络通信,充分实现了�软件即仪器�的思想,一改以往携带一大堆仪器在各现场东奔西跑地进行测试的局面,有效地避免了人力、物力和财力的浪费。随着互联网技术和信息技术的不断发展,人们将可以更方便地在全球范围内共享知识和经验。参考文献1�JamesTruchard.虚拟仪器的未来.电子技术,2002(11):5~62�刘君华,等.虚拟仪器图形化编程语言LabVIEW教程.西安:西安电子科技大学出版社,2001��收稿日期:2003-08-21。第一作者张玉萍,女,1967年生,2000年于广西大学获硕士学位,讲师;研究领域为机械振动、结构分析、虚拟仪器总技术等,发表论文7篇。控制阀选型计算中的允许压差TheAllowableDifferentialPressureinCalculationofModelSelectionforControlValves方原柏(昆明有色冶金设计研究院,昆明�650051)摘�要�阐述了控制阀选型的主要内容,指出了在控制阀选型计算时不进行不平衡力校核可能会造成控制阀泄漏的问题,介绍了不平衡力校核时允许压差选定应注意的事项。关键词�控制阀�允许压差�选型计算Abstract�Themajorcontentsofmodelselectionofcontrolvalvearedescribed.Theauthorstatesthatleakageproblemofcontrolvalvewouldbecausedifunbalanceforceverificationwasnotimplementedincalculationofmodelselection.Thecautionsinselectingallowabledifferentialpressureinunbalanceforceverificationarepresented.Key�words�Controlvalve�Allowabledifferentialpressure�Calculationofmodelselection1�概述控制阀是组成工业自动化控制系统中的一个重要环节,它被称之为生产过程自动化的�手足�,正确选择控制阀是确保系统稳定、正常运行的关键。控制阀选型内容通常包括以下几个方面:�控制阀结构形式选择控制阀有单座阀、双座阀、套筒阀、角形阀、三通阀、隔膜阀、蝶阀、球阀、偏心旋转阀等类产品,用户应根据被调介质的特性和工艺条件选择控制阀的结构形式。�控制阀流量特性选择控制阀流量特性是指相对行程与相对流量的关系,通常有直线特性、等百分比特性、快开特性,需根据工艺对象的特点选择。�控制阀口径计算根据工艺过程条件计算出控制阀的流量系数C,然后根据对应结构形式控制阀的流量系数C值表选择口径。�控制阀执行机构有气动、液动、电动三种。气动执行机构可用于防火防爆场合,故障率低,但需建独立的仪表气源;液动执行机构可用于推力或力矩特别大的地方,运行平稳,但体积大,价格昂贵,用量很少;电动执行机构的驱动源随地可取,隔爆型产品可用于23控制阀选型计算中的允许压差�方原柏防火防爆场合,其可靠性近年来大幅度提高,目前已成为执行机构的主流产品。�控制阀材质选择主要根据阀门受控介质的温度、压力、腐蚀性以及是否产生气蚀、冲蚀等因素选择材质,这包括阀体、阀盖、阀芯、阀杆、阀座、垫片、密封填料等材质的选择。�控制阀不平衡力校核不平衡力校核是保证控制阀正常工作不可缺少的一步,其实质是校核执行机构的输出力是否大于介质的不平衡力、阀门动作时的摩擦力、阀芯的重力等力的总和(校核时输出力还要有一定的余量)。为了简化计算,阀门生产厂根据工作条件对常用阀门计算出允许压差,列成表格附在选型样本上,这样不平衡力校核就转换成允许压差校核。校核有两种方式,一是根据所选执行机构的输出力看允许压差值是否合乎要求,二是根据允许压差值选定合适输出力的执行机构。当校核未能通过时,可能要从阀门结构形式选择开始重新选型。在一些控制阀的选型计算资料中往往着重介绍口径计算等内容,对不平衡力校核则只字不提,因此有些设计人员常常只进行前五项工作而忽略了后一项工作,在大多数流体压力不高的情况下,不作该项校核也不影响控制阀的正常工作。但对中高压生产过程来说,不作校核就可能造成阀门关不死,从而影响阀门的运行。更为严重的是,由于头脑中没有允许压差这个概念,当这个问题出现时人们往往弄不清楚原因,就把责任推到控制阀制造厂,认为是产品的质量问题,导致故障长期得不到解决。专家对控制阀使用中存在问题的问卷调查...
