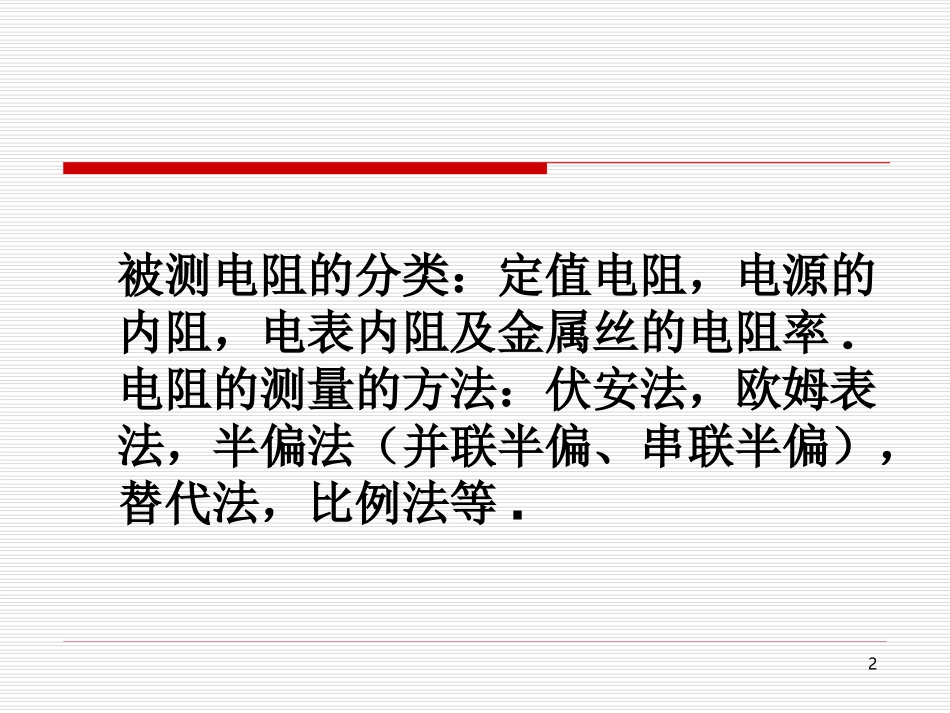

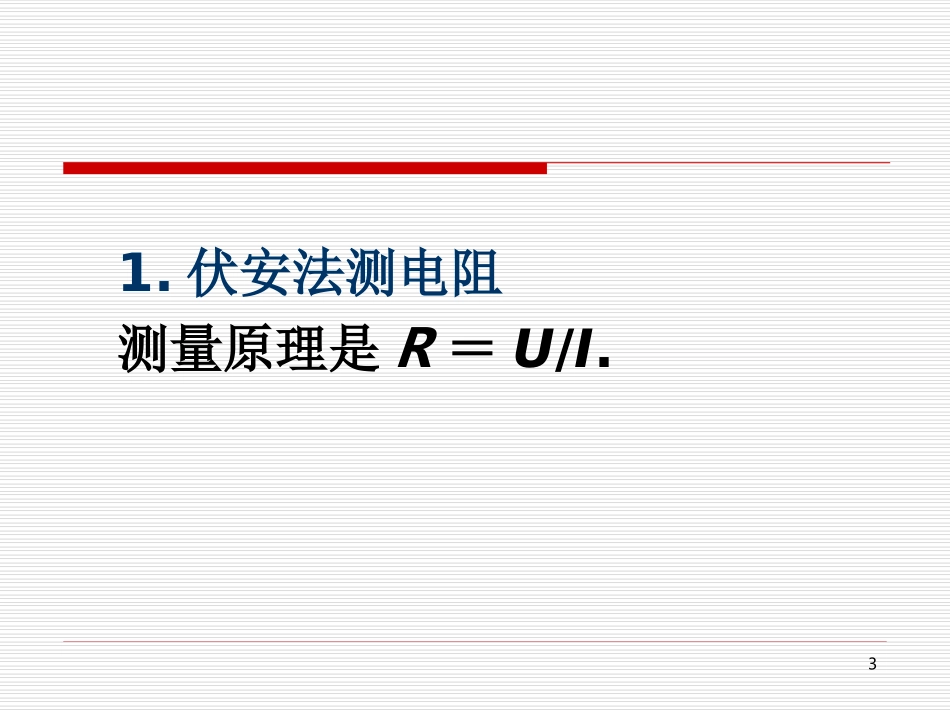

12.2电阻的测量第七章第七章电路电路2被测电阻的分类：定值电阻，电源的内阻，电表内阻及金属丝的电阻率.电阻的测量的方法：伏安法，欧姆表法，半偏法（并联半偏、串联半偏），替代法，比例法等.31.伏安法测电阻测量原理是R＝U/I.4（1）两种电路5待测电阻阻值范围未知时，可用试探法.电压表读数明显变化时，用电流表外接法误差小，电流表读数明显变化时，用电流表内接法误差小.当只有一个电表时，可以增加使用标准电阻（电阻箱或定值电阻）；当电表的内阻已知时，电压表可以当电流表使用，电流表可以当电压表用.62.欧姆表测量法：直接用欧姆表测电阻，但只能进行粗测.3.半偏法：电流半偏法和半偏法.半偏法测量电流表内阻的电路采用的是电阻箱与电流表并联形式，测量的结果是测量值小于真实值；半偏法测量电压表的内阻的电路采用的是电阻箱与电压表串联形式，测量的结果是测量值大于真实值.电压783.替代法：替代法的测量思路是等效的思想，可以是利用电流等效、也可以是利用电压等效.替代法测量电阻精度高，不需要计算，方法简单，但必须有可调的标准电阻（一般给定的仪器中要有电阻箱）.4.比例法：若有标准的已知电阻的电表，可以采用比例法测电表的电阻，对于一般未知电阻，有电阻箱和电表即可.用比例法测电表内阻时，两个电流表一般是并联（据并联分流原理），两个电压表一般是串联（据串联分压原理）.91.怎样使用滑动变阻器？滑动变阻器是电学实验中常用的仪器，用以控制电路.10（1）限流式与分压式11（2）限流式与分压式的选择选用分压式接法的情况：①要求回路中某部分电路电流或电压实现从零开始连续调节时，即大范围内测量时，采用分压式（如测定伏安特性曲线、校对改装后的电表等）.12②当被测电阻远大于滑动变阻器的最大值，且实验要求的电压变化范围较大或要求测量多组数据时，采用分压式.③实验仪器、电表量程或待测电阻的最大允许电流小于限流电路中的最小电流，采用分压式.13选用限流式接法的情况：①电路电流或电压不要求从零开始连续调节.②当电源或滑动变阻器的允许通过的电流值太小，不能采用分压式时.③实验要求精度不高，两种接法均可时，由于限流电路能耗较小，优先考虑限流式.142.电表的读数应注意什么？电表接入电路时要一看量程，二看分度，三看接线柱正负.电流表和电压表一般要求指针能偏转到量程的1/3以上.事实上凡是最小刻度是10分度的，要求读到最小刻度后再往下估读一位,凡是最小刻度不是10分度的，只要求读到最小刻度所在的这一位.15伏安法测电阻两种接法的选择用伏安法测电阻，可采用图所示的甲、乙两种接法.如所用电压表内阻为5000Ω，电流表内阻为0.5Ω，16(1)当测量100Ω左右的电阻时，宜采用电路;(2)现采用乙电路测量某电阻的阻值时，两电表的读数分别为10V、0.5A，则此电阻的测量值为Ω，真实值为Ω.甲2020.0817测一个阻值约为25kΩ的电阻，备有下列器材：A.电流表（量程100μA，内阻2kΩ）；B.电流表（量程500μA，内阻300Ω）；C.电压表（量程10V，内阻100kΩ）；D.电压表（量程50V，内阻500kΩ）；E.直流电源（电动势15V，允许最大电流1A）；F.滑动变阻器（最大电阻1kΩ，额定功率1W）；G.导线若干.18（1）电流表应选，电压表应选.（2）画出测量Rx的电路图.193.滑动变阻器两种接法的选择用伏安法测量一个定值电阻阻值的实验，备有器材规格如下：A.待测电阻Rx(约100Ω)B.直流毫安表(量程0~10mA，内阻50Ω)C.直流电压表(量程0~3V，内阻5kΩ)D.直流电源(输出电压4V，允许最大电流1A)E.滑动变阻器(阻值范围0~15Ω，允许最大电流1A)F.电键、导线若干20根据器材的规格和实验要求，画出正确电路图.21电流表A1的量程为200μA、内电阻约为500Ω，现要测其内阻，除若干开关、导线之外还有器材如下：电流表A2：与A1规格相同；滑动变阻器R1:阻值0~20Ω；电阻箱：阻值0~9999Ω；保护电阻R3=3kΩ；电源：电动势E约1.5V，内电阻r约2Ω.22（1）如图所示，某同学设计了部分测量电路，在此基础上请你将滑动变阻器接入电路中，使实验可以完成.（2）电路完整后...
