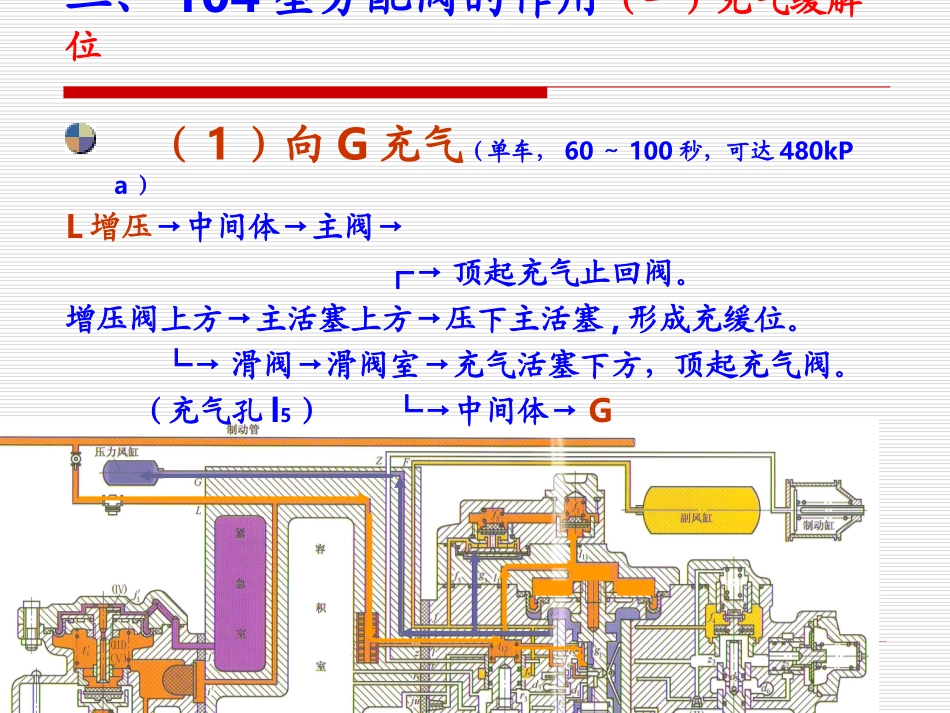

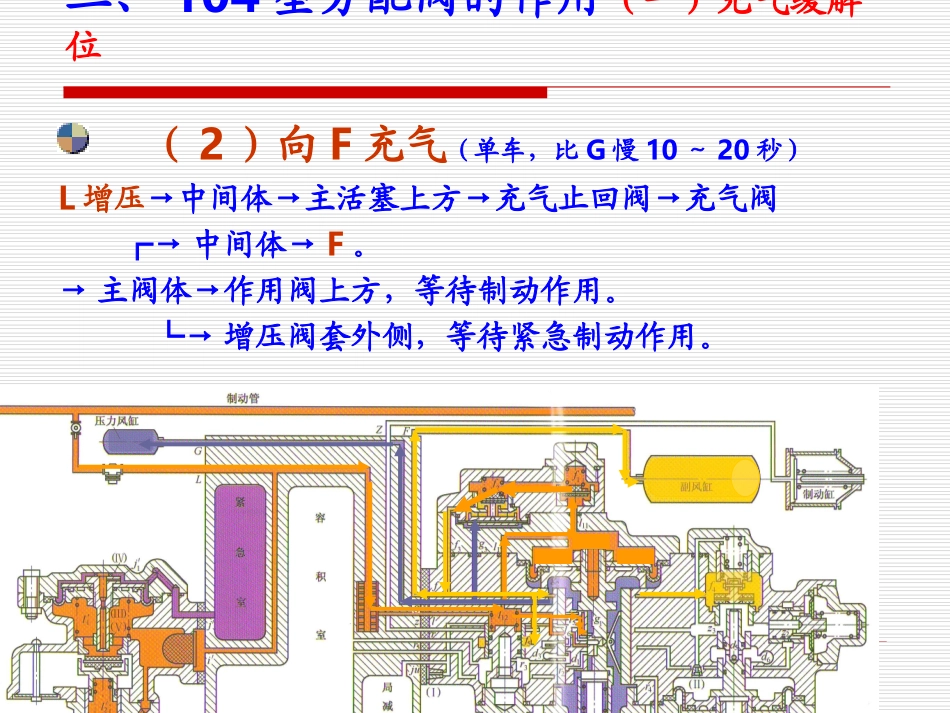

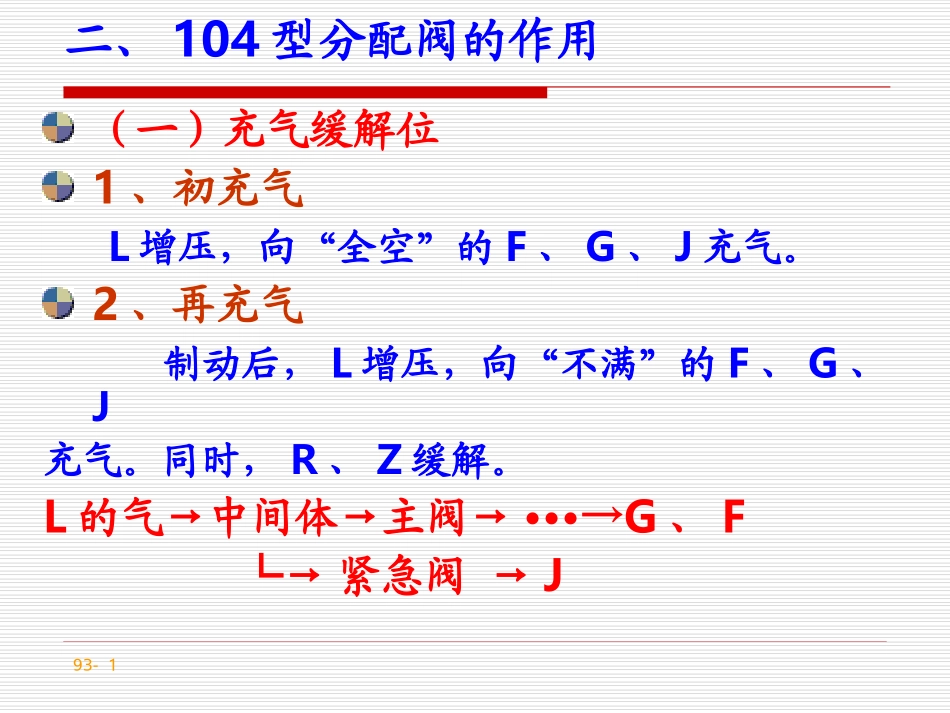

193-二、104型分配阀的作用(一)充气缓解位1、初充气L增压,向“全空”的F、G、J充气。2、再充气制动后,L增压,向“不满”的F、G、J充气。同时,R、Z缓解。L的气→中间体→主阀→···→G、F└→紧急阀→J293-二、104型分配阀的作用(一)充气缓解位(1)向G充气(单车,60~100秒,可达480kPa)L增压→中间体→主阀→┌→顶起充气止回阀。增压阀上方→主活塞上方→压下主活塞,形成充缓位。└→滑阀→滑阀室→充气活塞下方,顶起充气阀。(充气孔l5)└→中间体→G393-二、104型分配阀的作用(一)充气缓解位(2)向F充气(单车,比G慢10~20秒)L增压→中间体→主活塞上方→充气止回阀→充气阀┌→中间体→F。→主阀体→作用阀上方,等待制动作用。└→增压阀套外侧,等待紧急制动作用。493-二、104型分配阀的作用(一)充气缓解位(3)向J充气(单车,35~55秒)L增压→中间体→紧急阀→缩孔Ⅲ→缩孔Ⅳ→J。└→放风阀导向杆下方,协助关闭放风阀。593-二、104型分配阀的作用(一)充气缓解位(4)R缓解R气→增压阀下方→滑阀上缓解联络沟→R排气口→D;同时,作用活塞下方气→回流R→沿着R缓解通路→D。作用活塞下移复位,为Z缓解做准备。693-二、104型分配阀的作用(一)充气缓解位(5)Z缓解作用阀杆上方的气→┒Z的气→均衡部→作用阀下方→作用活塞杆轴向孔→作用活塞上方气→缩孔堵Ⅱ→┚径向孔→Z排气口→D。
