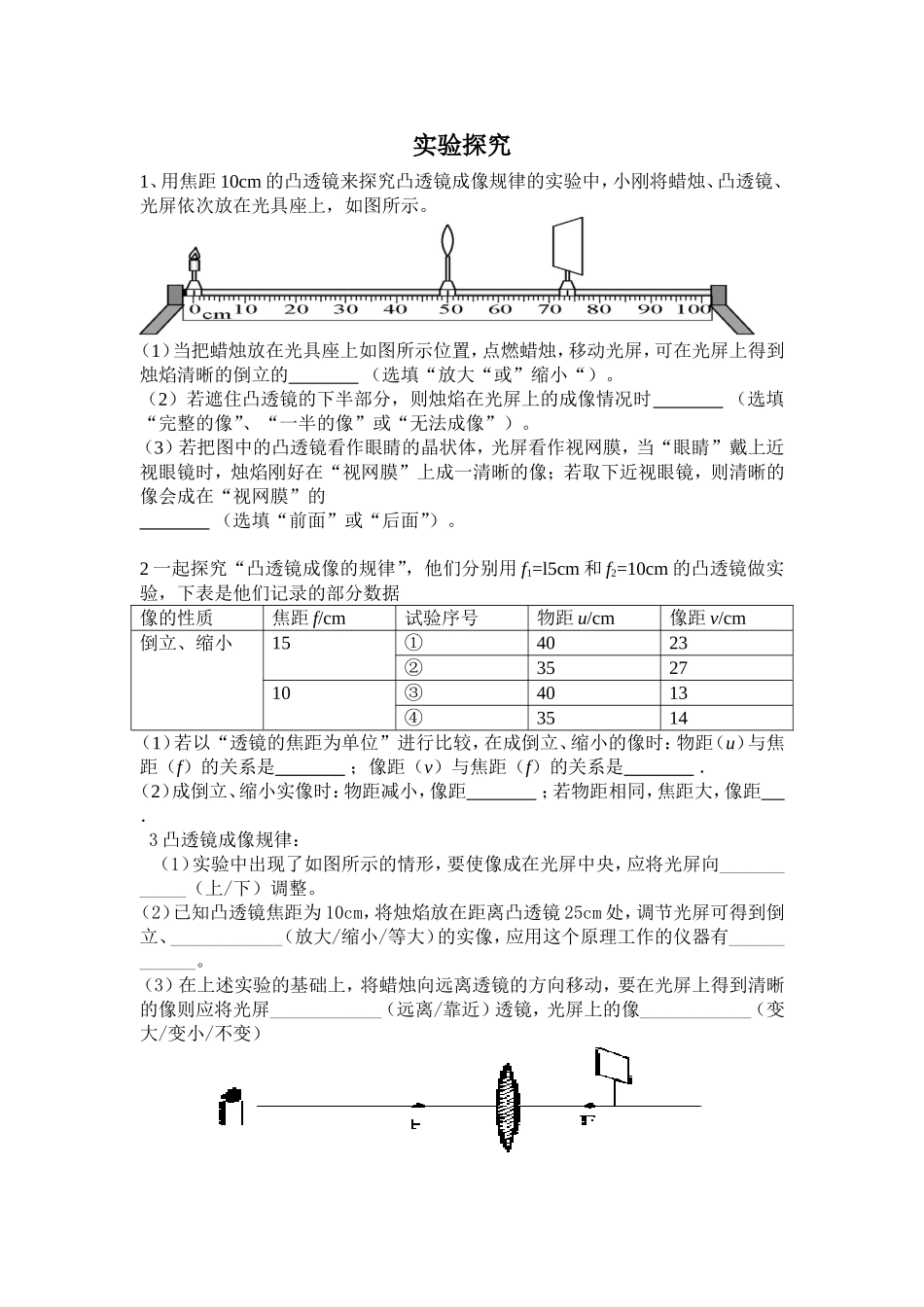

凸透镜成像画图1．完成光路图，画出物体的像，总结成像的规律成像的特点：物距和焦距的关系：像距和焦距的关系：成像的特点：物距和焦距的关系：像距和焦距的关系：成像的特点：物距和焦距的关系：像距和焦距的关系：成像的特点：物距和焦距的关系：FFO2F2FABFFO2F2FABFFO2F2FABFFO2F2FAB实验探究1、用焦距10cm的凸透镜来探究凸透镜成像规律的实验中，小刚将蜡烛、凸透镜、光屏依次放在光具座上，如图所示。（1）当把蜡烛放在光具座上如图所示位置，点燃蜡烛，移动光屏，可在光屏上得到烛焰清晰的倒立的（选填“放大“或”缩小“）。（2）若遮住凸透镜的下半部分，则烛焰在光屏上的成像情况时（选填“完整的像”、“一半的像”或“无法成像”）。（3）若把图中的凸透镜看作眼睛的晶状体，光屏看作视网膜，当“眼睛”戴上近视眼镜时，烛焰刚好在“视网膜”上成一清晰的像；若取下近视眼镜，则清晰的像会成在“视网膜”的（选填“前面”或“后面”）。2一起探究“凸透镜成像的规律”，他们分别用f1=l5cm和f2=10cm的凸透镜做实验，下表是他们记录的部分数据像的性质焦距f/cm试验序号物距u/cm像距v/cm倒立、缩小15①4023②352710③4013④3514（1）若以“透镜的焦距为单位”进行比较，在成倒立、缩小的像时：物距（u）与焦距（f）的关系是；像距（v）与焦距（f）的关系是．（2）成倒立、缩小实像时：物距减小，像距；若物距相同，焦距大，像距．3凸透镜成像规律：（1）实验中出现了如图所示的情形，要使像成在光屏中央，应将光屏向____________（上/下）调整。（2）已知凸透镜焦距为10cm，将烛焰放在距离凸透镜25cm处，调节光屏可得到倒立、____________（放大/缩小/等大）的实像，应用这个原理工作的仪器有____________。（3）在上述实验的基础上，将蜡烛向远离透镜的方向移动，要在光屏上得到清晰的像则应将光屏____________（远离/靠近）透镜，光屏上的像____________（变大/变小/不变）
