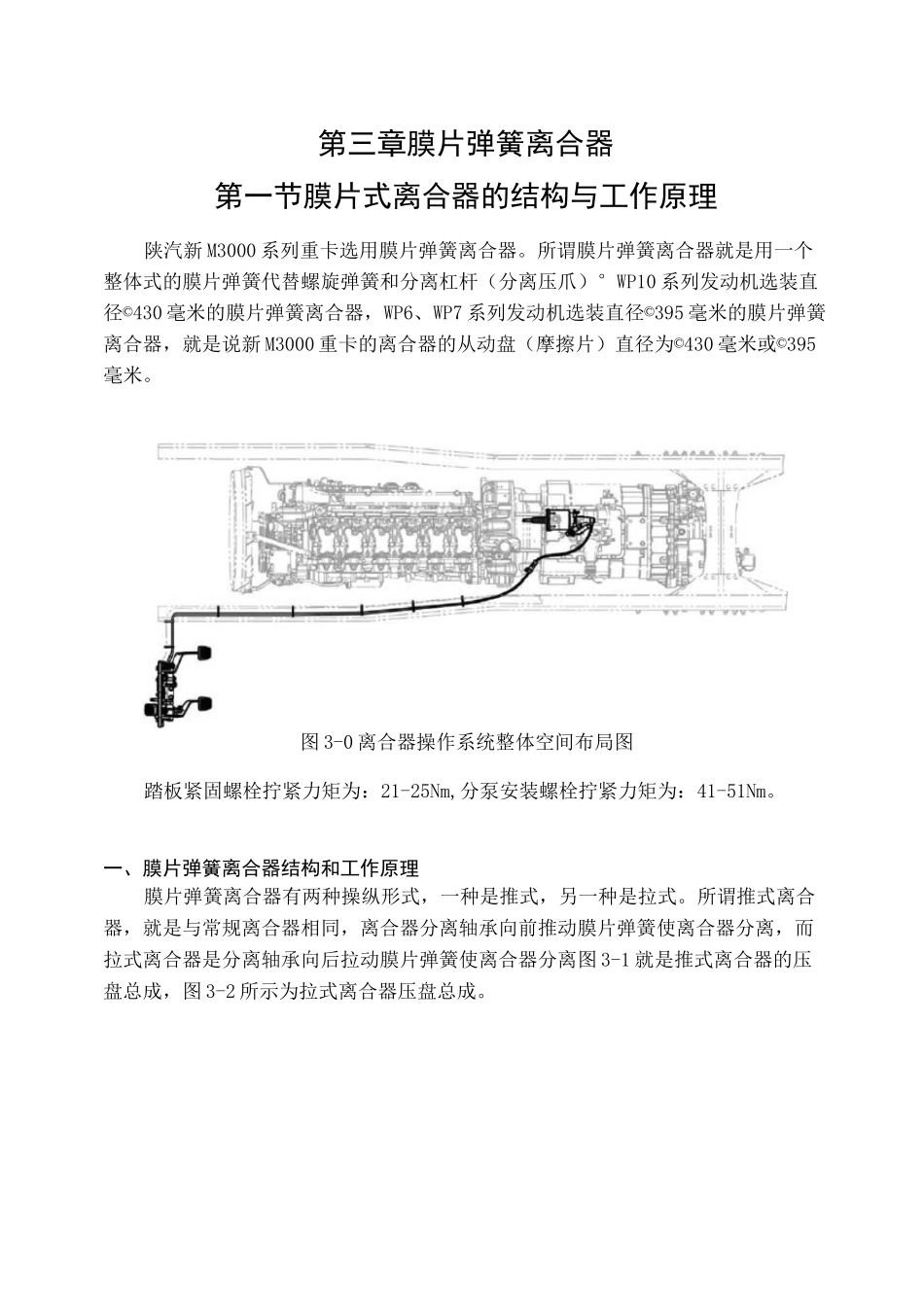

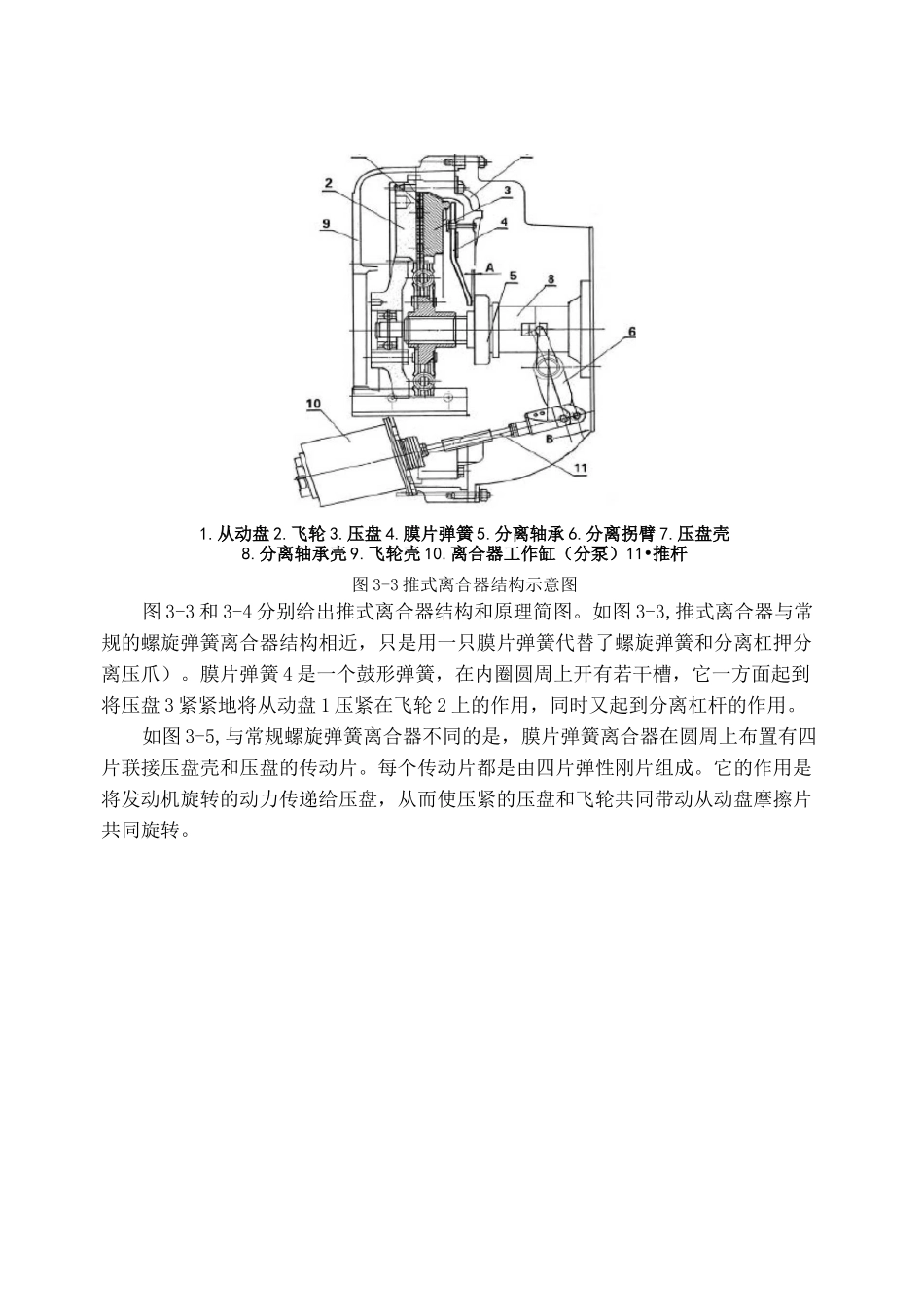

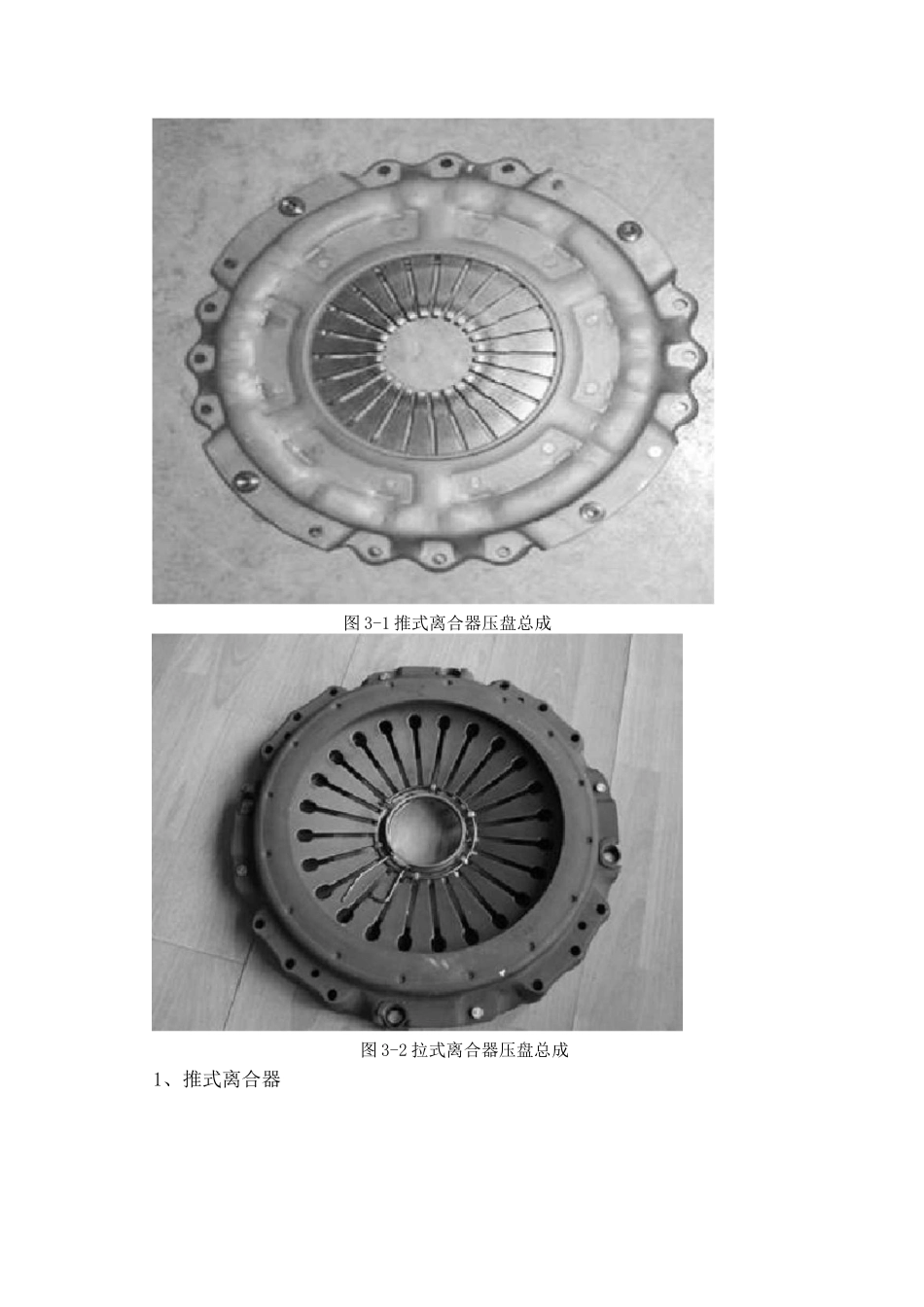

第三章膜片弹簧离合器第一节膜片式离合器的结构与工作原理陕汽新M3000系列重卡选用膜片弹簧离合器。所谓膜片弹簧离合器就是用一个整体式的膜片弹簧代替螺旋弹簧和分离杠杆（分离压爪）°WP10系列发动机选装直径©430毫米的膜片弹簧离合器，WP6、WP7系列发动机选装直径©395毫米的膜片弹簧离合器，就是说新M3000重卡的离合器的从动盘（摩擦片）直径为©430毫米或©395毫米。图3-0离合器操作系统整体空间布局图踏板紧固螺栓拧紧力矩为：21-25Nm,分泵安装螺栓拧紧力矩为：41-51Nm。一、膜片弹簧离合器结构和工作原理膜片弹簧离合器有两种操纵形式，一种是推式，另一种是拉式。所谓推式离合器，就是与常规离合器相同，离合器分离轴承向前推动膜片弹簧使离合器分离，而拉式离合器是分离轴承向后拉动膜片弹簧使离合器分离图3-1就是推式离合器的压盘总成，图3-2所示为拉式离合器压盘总成。图3-1推式离合器压盘总成图3-2拉式离合器压盘总成1、推式离合器1.从动盘2.飞轮3.压盘4.膜片弹簧5.分离轴承6.分离拐臂7.压盘壳8.分离轴承壳9.飞轮壳10.离合器工作缸（分泵）11•推杆图3-3推式离合器结构示意图图3-3和3-4分别给出推式离合器结构和原理简图。如图3-3,推式离合器与常规的螺旋弹簧离合器结构相近，只是用一只膜片弹簧代替了螺旋弹簧和分离杠押分离压爪）。膜片弹簧4是一个鼓形弹簧，在内圈圆周上开有若干槽，它一方面起到将压盘3紧紧地将从动盘1压紧在飞轮2上的作用，同时又起到分离杠杆的作用。如图3-5,与常规螺旋弹簧离合器不同的是，膜片弹簧离合器在圆周上布置有四片联接压盘壳和压盘的传动片。每个传动片都是由四片弹性刚片组成。它的作用是将发动机旋转的动力传递给压盘，从而使压紧的压盘和飞轮共同带动从动盘摩擦片共同旋转。1.从动盘2.飞轮3.压盘4.膜片弹簧5.分离轴承6.分离拐臂7.压盘壳8.分离轴承壳9.飞轮壳10.离合器工作缸（分泵）11•推杆图3-4推式离合器工作原理图图3-5压盘壳与压盘之间的传动片如图3-3和3-4，膜片4靠弹力将压盘3和从动盘摩擦片1紧紧地压紧在飞轮2的表面上。此时，发动机的动力将通过飞轮，压盘传递给从动盘，从而带动变速箱一轴旋转。当驾驶人员踩下离合器踏板时，通过离合器总泵控制离合器助力分泵10使分泵推杆11伸出，从而操纵拐臂6推动分离轴承5向前移动，分离轴承即将推动膜片弹簧，膜片弹簧在支承点的作用下，将压在压盘上的弹力消除，压盘后移，将从动盘释放，离合器撤底分离。当驾驶人员逐渐放松离合器踏板时，分离轴承逐渐后撤，膜片弹簧弹力重新作用在压盘上，而且随踏板行程的减小，弹力逐渐加大，直到完全放松踏板，膜片以全负荷弹力压在压盘上，从而实现离合器平稳的结合。2、拉式离合器所谓拉式离合器其工作方位与推式刚好相反。如图3-6和3-7，膜片弹簧4的外圆周边支承在压盘壳上，膜片鼓形鼓心朝前，将压盘3和从动盘1紧紧地压在飞轮2上，当驾驶人员向下踩动离合器踏板时，离合器总泵通过助力分泵10将推杆顶出，推动拐臂6摆动。拐臂的摆动使离合器分离轴承5后撤。如图3-8，在拉式离合器膜片中心分离指上用卡环固定有一个分离环，分离环上有六个环卡，膜片弹簧相应位置的分离指上有六个宽开口，分离环从膜片弹簧里面（飞轮面）向外（分离轴承面）装到膜片弹簧的分离指上，然后用环卡将分离环固定（如图3-8左下图）。在分离环上还安置了一个弹簧卡丝，卡丝的挂钩平时是挂住的，离合器分离轴承（图3-8右下图）头部为一锥面，在分离轴承套上有一波纹弹片。在安装分离轴承时，可将卡丝挂钩摘开，把分离轴承装入，然后将卡丝挂钩重新挂合，卡丝即把分离轴承在膜片弹簧的分离指上定位，波纹弹簧使分离轴承与膜片弹簧无间隙地联接到位。如图3-6和3-7，当驾驶人员踩下离合器踏板时，离合器总泵通过助力分泵10将推杆向前推出，拐臂6的摆动，通过支点使拐臂头拉动分离轴承5向后（变速箱方向）移动，由于弹簧卡丝把膜片弹簧的分离脂固定在分离轴承上，因此膜片弹簧分离指也被向后（变速箱方向）拉动，膜片弹簧将压盘释放，离合器彻底分离。当驾驶人员慢慢放松离合器踏板时，分离轴承随分泵推杆的缩回而逐渐向前移动，膜片弹簧分离脂向前移动，使其对压盘的...
