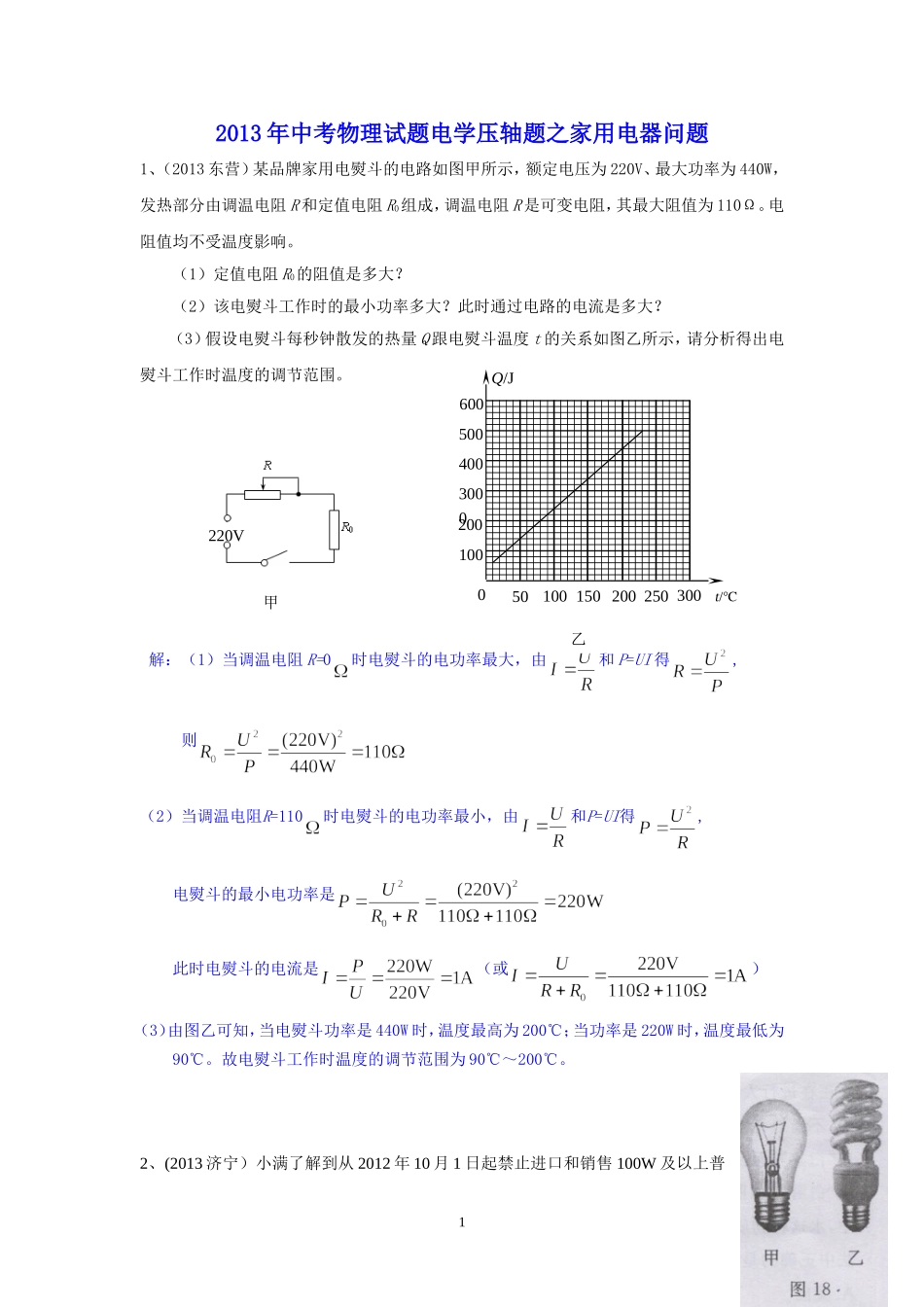

12013年中考物理试题电学压轴题之家用电器问题1、（2013东营）某品牌家用电熨斗的电路如图甲所示，额定电压为220V、最大功率为440W，发热部分由调温电阻R和定值电阻R0组成，调温电阻R是可变电阻，其最大阻值为110Ω。电阻值均不受温度影响。（1）定值电阻R0的阻值是多大？（2）该电熨斗工作时的最小功率多大？此时通过电路的电流是多大？（3）假设电熨斗每秒钟散发的热量Q跟电熨斗温度t的关系如图乙所示，请分析得出电熨斗工作时温度的调节范围。解：（1）当调温电阻R=0时电熨斗的电功率最大，由和P=UI得,则（2）当调温电阻R=110时电熨斗的电功率最小，由和P=UI得,电熨斗的最小电功率是此时电熨斗的电流是（或）（3）由图乙可知，当电熨斗功率是440W时，温度最高为200℃；当功率是220W时，温度最低为90℃。故电熨斗工作时温度的调节范围为90℃～200℃。2、(2013济宁）小满了解到从2012年10月1日起禁止进口和销售100W及以上普乙t/℃Q/J1000200300100200300040050060050150250甲220V2通照明白炽灯，推广使用节能灯，于是马上买来“220V20W”的节能灯（图18乙），与“220V100W”的白炽灯（图18甲）做了对比实验，发现两灯发光效果相当。（1）试计算换用这只节能灯和使用原来的白炽灯相比，一年工作2000h节约的电能。（2）若实际电压为200V，求该节能灯的实际功率。（结果保留整数）解：（1）一年可节约的电能：W=Pt=(100－20)×10-3kW×2000h=160kW.h(2)节能灯的电阻：R=U额2/P额乙=2202/20欧=2420欧节能灯的实际功率：P实=U实2/R=2002/2420W=17W3、（2013•黑河）小波的妈妈为了改善早餐的营养，买了一台全自动豆浆机．下表是这个豆浆机的主要技术参数．如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸．图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“Pt”﹣图象．请解答下列问题：（1）豆浆机正常加热时的电流是多少？（2）豆浆机正常加热时电热管的电阻是多少？（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？（1）由P=UI可得，豆浆机正常加热时的电流：I1===5.5A；（2）由I=可得，豆浆机正常加热时电热管的电阻：R1===40Ω；（3）由乙图可知：加热时间t1=9min=540s，电动机工作时间t2=2min=120s，加热消耗的功率：W1=P1t1=1210W×540s=653400J，电动机工作消耗的电能：W2=P2t2=120W×2×60s=14400J，豆浆机正常工作做一次豆浆总共消耗的电能：型号SYL﹣624额定电压220V频率50Hz电动机功率120W加热功率1210W容量1000mL3W=W1+W2=653400J+14400J=667800J．4、（2013•深圳）如图1、图2所示是我们常见的可调节亮度的台灯及电路图，变阻器R的最大电阻值为2200Ω，台灯灯泡的铭牌如图3所示．求：（1）台灯灯泡的电阻．（2）灯泡正常发光时的电流．（3）台灯处在最省电时的工作状态时，灯泡的电功率．（1）由P=可得，灯泡电阻：RL===2200Ω；（2）灯泡正常发光时两端的电压UL=220V，功率PL=22W，由P=UI可得，通过灯泡的电流：IL额===0.1A；（3）因为电路电压一定，总电阻越大功率越小就越省电， 串联电路中总电阻等于各分电阻之和，∴此时电路中的电流：I===0.05A，灯泡的电功率：P灯泡=I2RL=（0.05A）2×2200Ω=5.5W．5、（2013年广州市）23．(6分)如右图所示是额定电压为220V的理发用电吹风的典型电路，其中电热丝通电后可以发热，电动机通电后可以送风，且电动机的额定功率为120W。(1)要送冷风，选择开关应放在______位置；要送热风，选择开关应放在_______位置。(填“A”、“B”或“C”)(2)若电吹风在额定电压下工作，送冷风时，通电8min电流所做的功是多少?4(3)若电吹风在额定电压下工作，送热风时电路消耗的总功率为560W，则电热丝R的阻值应为多大？（1）要送冷风，只需电动机工作，故选择开关放在B位置；要送热风，应使电动机和电热丝同时工作，故选择开关放在A位置。(2)送冷风时电动机额定功率P1=120W，W=P1t=120W×8×60S=57600J（3） P总=P1+P2\电热丝发热功率为P2=P总－P1=560W-120W=440W电热丝的电阻R丝由得R丝=U额2/P2=（220V)2/440W=110Ω6...
