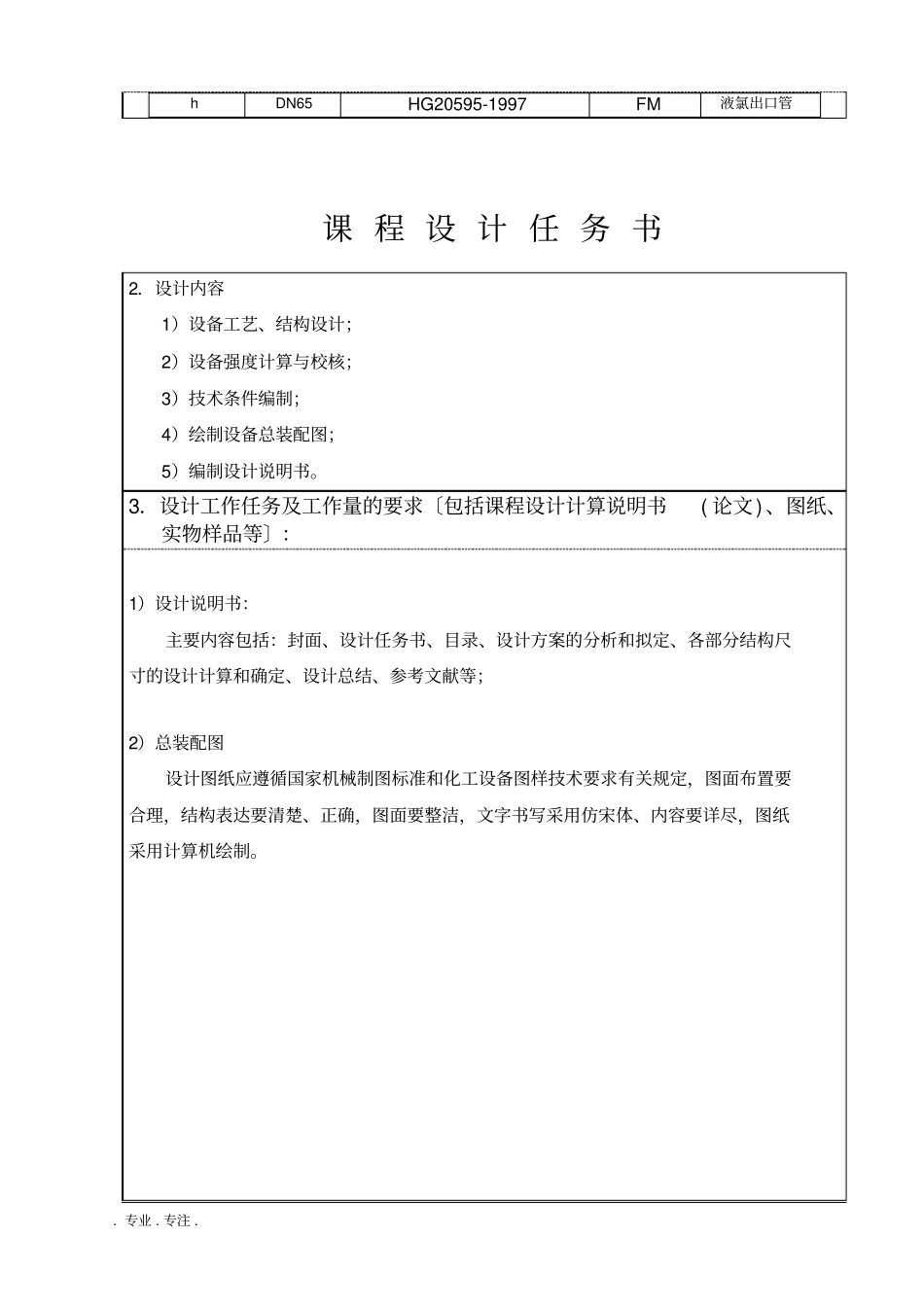

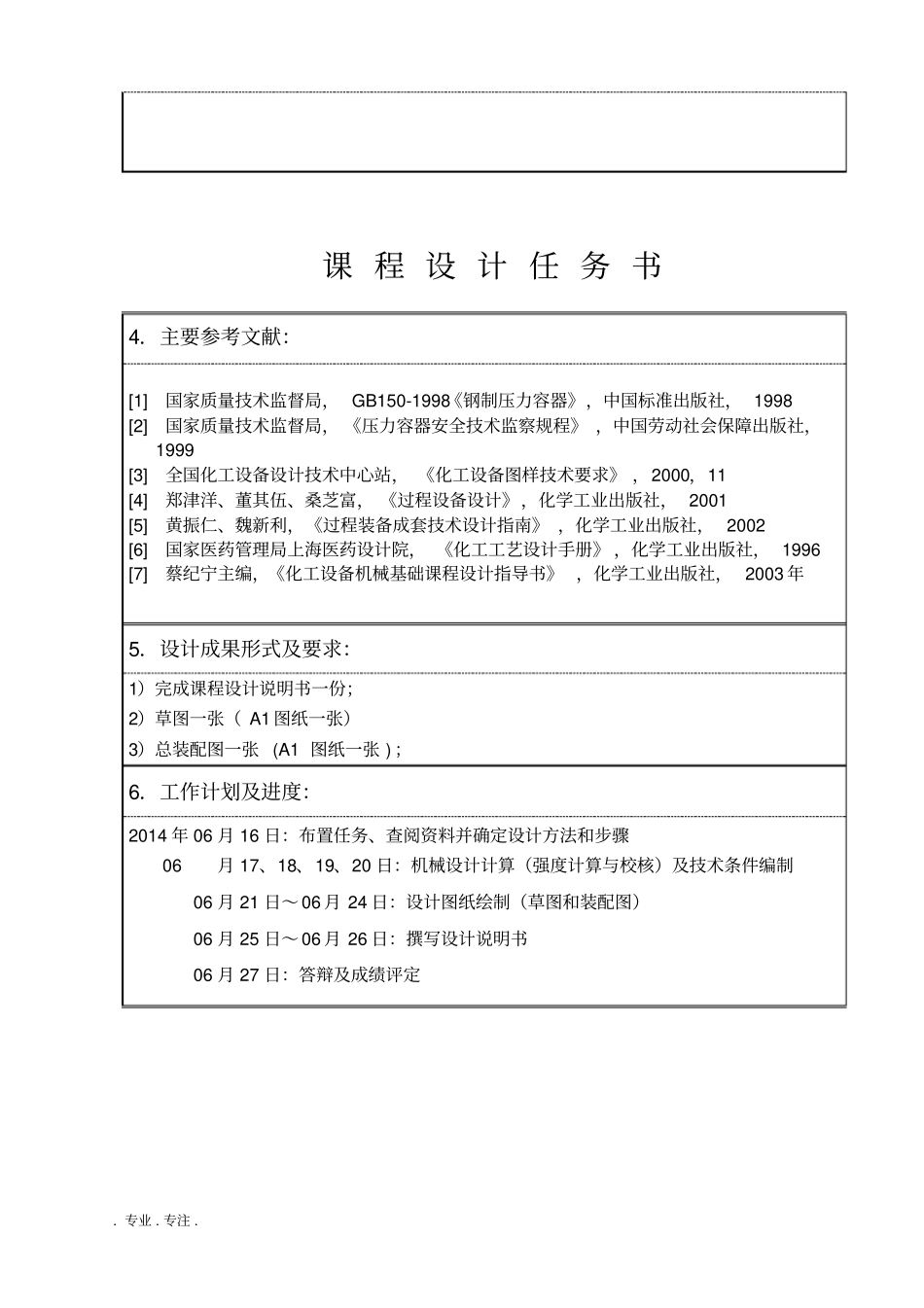

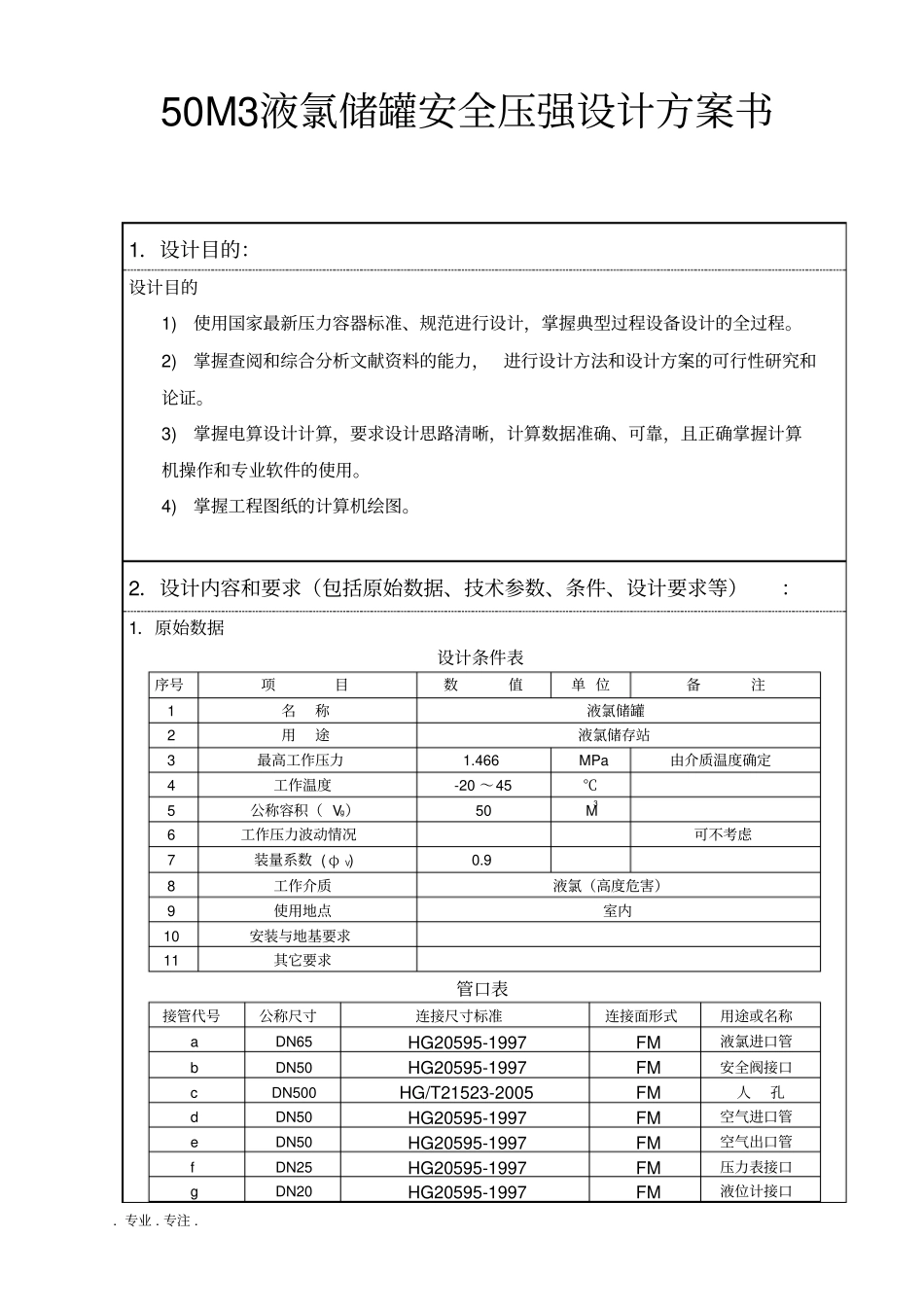

.专业.专注.50M3液氯储罐安全压强设计方案书1.设计目的:设计目的1)使用国家最新压力容器标准、规范进行设计,掌握典型过程设备设计的全过程。2)掌握查阅和综合分析文献资料的能力,进行设计方法和设计方案的可行性研究和论证。3)掌握电算设计计算,要求设计思路清晰,计算数据准确、可靠,且正确掌握计算机操作和专业软件的使用。4)掌握工程图纸的计算机绘图。2.设计内容和要求(包括原始数据、技术参数、条件、设计要求等):1.原始数据设计条件表序号项目数值单位备注1名称液氯储罐2用途液氯储存站3最高工作压力1.466MPa由介质温度确定4工作温度-20~45℃5公称容积(Vg)50M36工作压力波动情况可不考虑7装量系数(φV)0.98工作介质液氯(高度危害)9使用地点室内10安装与地基要求11其它要求管口表接管代号公称尺寸连接尺寸标准连接面形式用途或名称aDN65HG20595-1997FM液氯进口管bDN50HG20595-1997FM安全阀接口cDN500HG/T21523-2005FM人孔dDN50HG20595-1997FM空气进口管eDN50HG20595-1997FM空气出口管fDN25HG20595-1997FM压力表接口gDN20HG20595-1997FM液位计接口.专业.专注.hDN65HG20595-1997FM液氯出口管课程设计任务书2.设计内容1)设备工艺、结构设计;2)设备强度计算与校核;3)技术条件编制;4)绘制设备总装配图;5)编制设计说明书。3.设计工作任务及工作量的要求〔包括课程设计计算说明书(论文)、图纸、实物样品等〕:1)设计说明书:主要内容包括:封面、设计任务书、目录、设计方案的分析和拟定、各部分结构尺寸的设计计算和确定、设计总结、参考文献等;2)总装配图设计图纸应遵循国家机械制图标准和化工设备图样技术要求有关规定,图面布置要合理,结构表达要清楚、正确,图面要整洁,文字书写采用仿宋体、内容要详尽,图纸采用计算机绘制。.专业.专注.课程设计任务书4.主要参考文献:[1]国家质量技术监督局,GB150-1998《钢制压力容器》,中国标准出版社,1998[2]国家质量技术监督局,《压力容器安全技术监察规程》,中国劳动社会保障出版社,1999[3]全国化工设备设计技术中心站,《化工设备图样技术要求》,2000,11[4]郑津洋、董其伍、桑芝富,《过程设备设计》,化学工业出版社,2001[5]黄振仁、魏新利,《过程装备成套技术设计指南》,化学工业出版社,2002[6]国家医药管理局上海医药设计院,《化工工艺设计手册》,化学工业出版社,1996[7]蔡纪宁主编,《化工设备机械基础课程设计指导书》,化学工业出版社,2003年5.设计成果形式及要求:1)完成课程设计说明书一份;2)草图一张(A1图纸一张)3)总装配图一张(A1图纸一张);6.工作计划及进度:2014年06月16日:布置任务、查阅资料并确定设计方法和步骤06月17、18、19、20日:机械设计计算(强度计算与校核)及技术条件编制06月21日~06月24日:设计图纸绘制(草图和装配图)06月25日~06月26日:撰写设计说明书06月27日:答辩及成绩评定.专业.专注.基层教学负责人审查意见:签字:年月日目录第一章工艺设计1.1存储量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.2设备的选型及轮廓尺寸⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第二章机械设计2.1结构设计2.1.1筒体及封头设计材料的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2壁厚的设计计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.1.2接管及接管法兰设计接管法兰的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4垫片的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6螺栓的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6人孔的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7视镜的选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9液面计的选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9.专业.专注.安全阀的选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9支座结构设计及位置的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9焊接接头的设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯122.1.3核算开孔补强⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯132.1.4总体布局⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯152.1.5焊接结构设计及焊条的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯152.2强度校核⋯⋯⋯⋯⋯⋯⋯...
