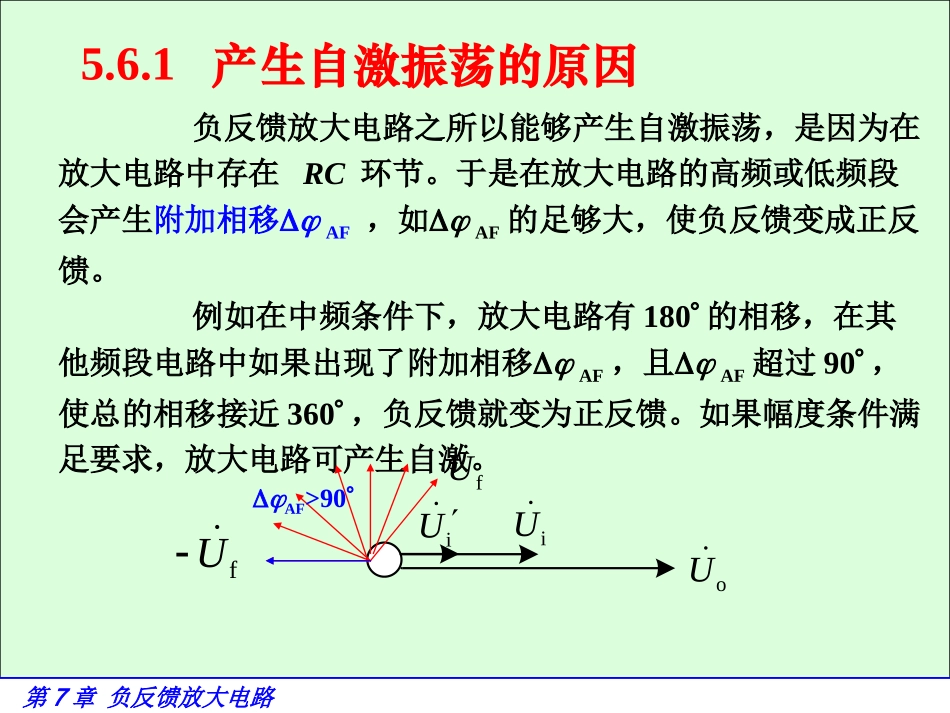

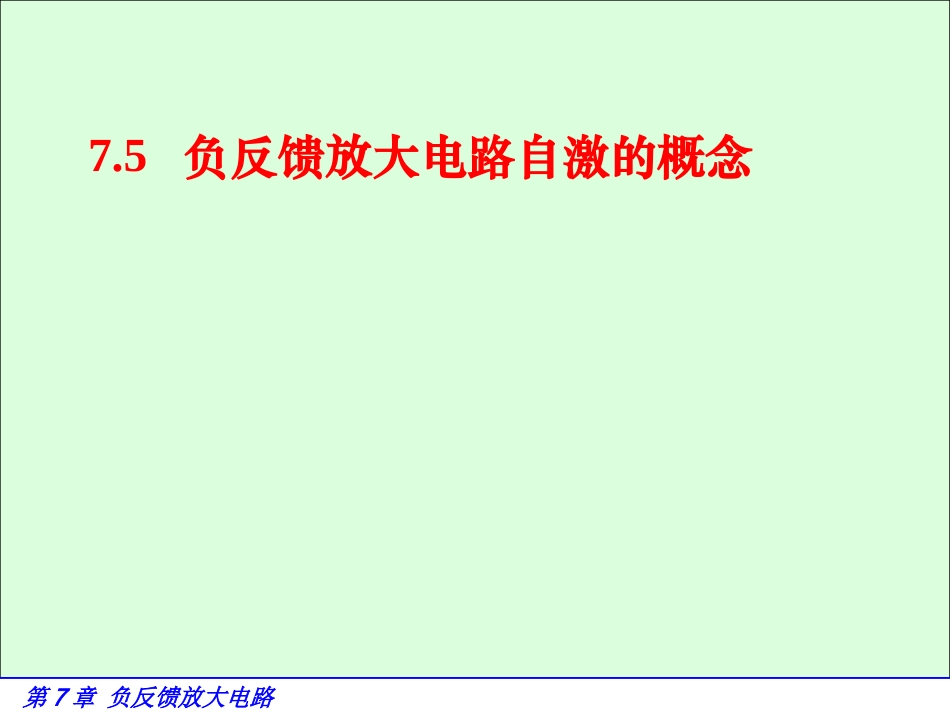

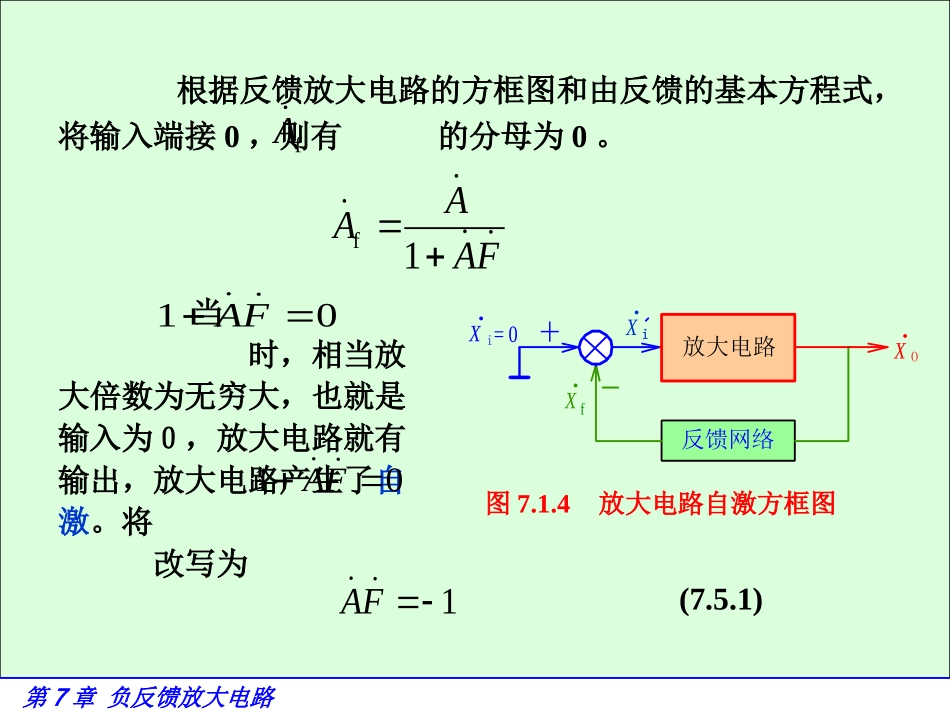

第7章负反馈放大电路2010.027.5负反馈放大电路自激的概念第7章负反馈放大电路2010.02负反馈放大电路之所以能够产生自激振荡，是因为在放大电路中存在RC环节。于是在放大电路的高频或低频段会产生附加相移AF，如AF的足够大，使负反馈变成正反馈。例如在中频条件下，放大电路有180的相移，在其他频段电路中如果出现了附加相移AF，且AF超过90，使总的相移接近360，负反馈就变为正反馈。如果幅度条件满足要求，放大电路可产生自激。5.6.1产生自激振荡的原因oUiUiUfUfUAF>90第7章负反馈放大电路2010.02f1AAAF1AF当时，相当放大倍数为无穷大，也就是输入为０，放大电路就有输出，放大电路产生了自激。将改写为10AF10AFX.X.if放大电路+X.O反馈网络X.i=0图7.1.4放大电路自激方框图根据反馈放大电路的方框图和由反馈的基本方程式，将输入端接0，则有的分母为0。fA(7.5.1)第7章负反馈放大电路2010.021AF称为自激条件1AF(7.5.2)AF=A+F=±(2n+1)n=0,1,2,3(7.5.3)因反馈网络一般由阻容元件构成，F=0º，所以，式(7.5.3)可改写为AF=A=±(2n+1)。以上讨论已经指出了判断负反馈放大电路稳定性的途径。实际上负反馈越深，在放大电路的高频段或低频段越容易满足附加相移的自激条件。又可写为幅度平衡条件和相位平衡条件第7章负反馈放大电路2010.02在放大电路的低频段和高频段是由RC高通环节和RC低通环节产生附加相移AF的。单级放大电路在低频段和高频段一般只有一个RC环节产生附加相移，最多90；对于两级放大电路有两个RC环节产生附加相移，最多180，但附加相移达到180时，由相量图可知幅度已为0，已经不能满足自激的幅度条件，也不能产生自激。对于三级放大电路会有三个RC高通环节和RC低通环节，在附加相移等于180时，只需要每一节RC环节平均AF=60，此时放大电路具有产生自激的可能。第7章负反馈放大电路2010.02
