静止无功发生器(SVG)无功补偿VIP免费

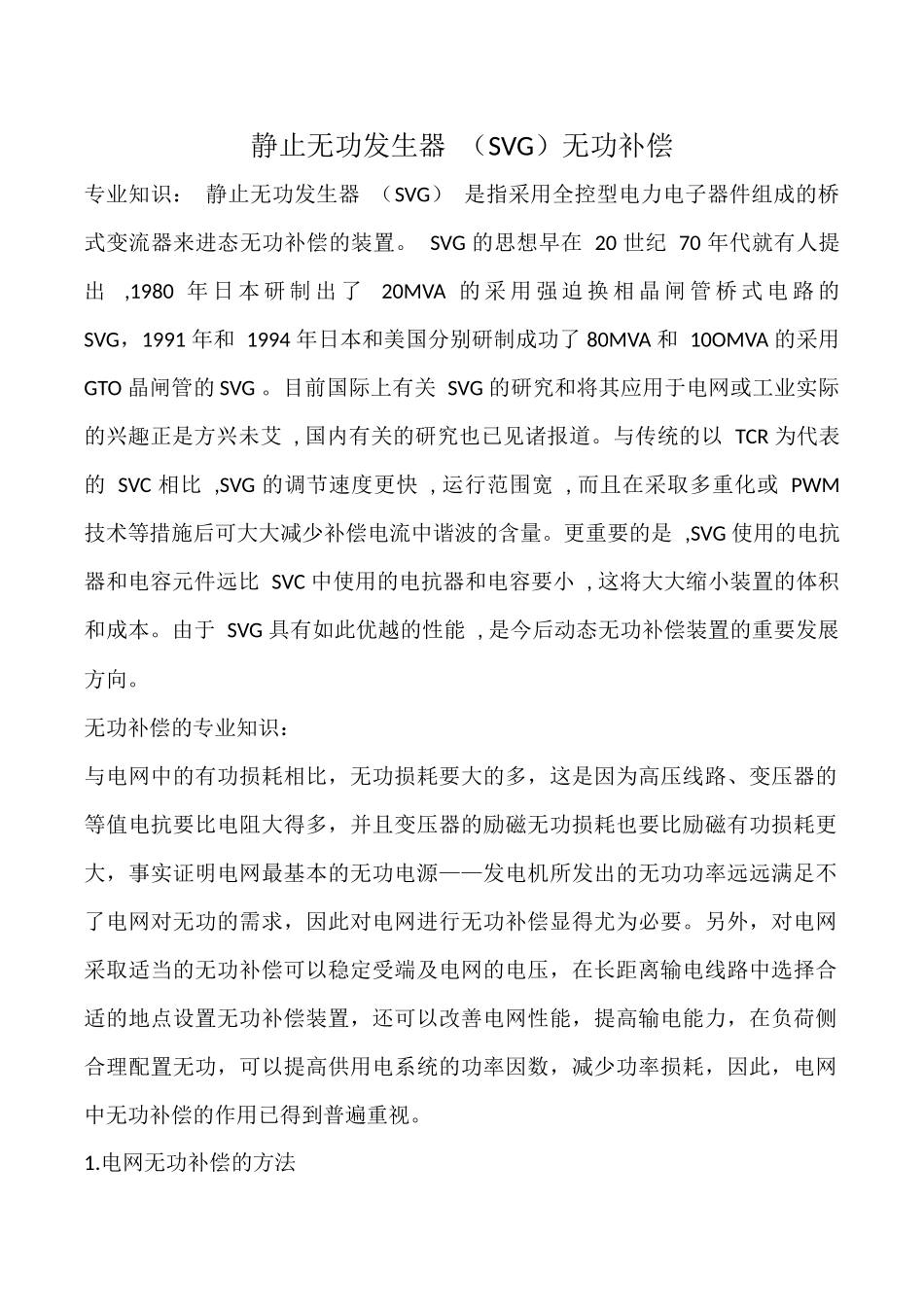

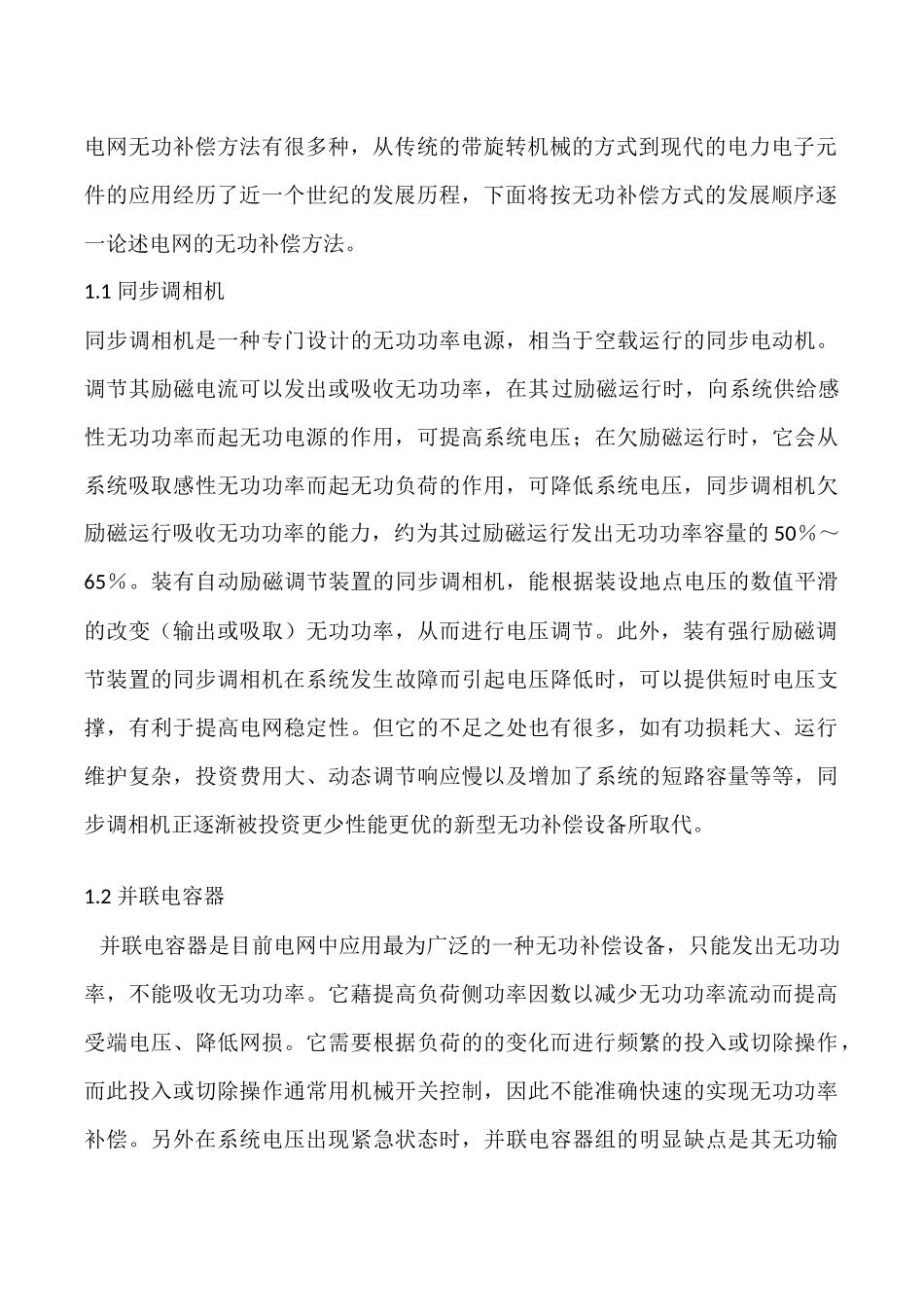

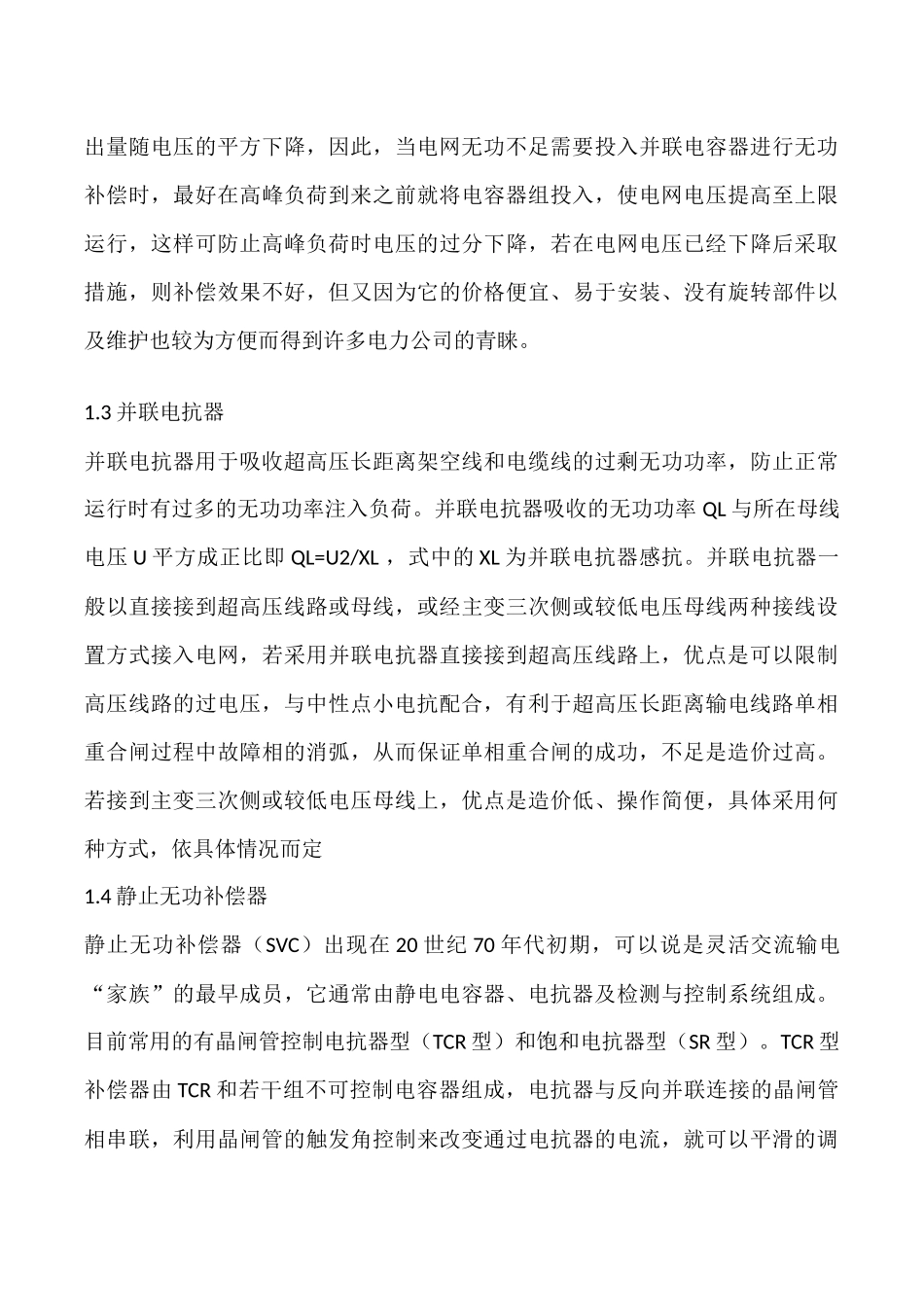

静止无功发生器（SVG）无功补偿专业知识：静止无功发生器（SVG）是指采用全控型电力电子器件组成的桥式变流器来进态无功补偿的装置。SVG的思想早在20世纪70年代就有人提出,1980年日本研制出了20MVA的采用强迫换相晶闸管桥式电路的SVG，1991年和1994年日本和美国分别研制成功了80MVA和10OMVA的采用GTO晶闸管的SVG。目前国际上有关SVG的研究和将其应用于电网或工业实际的兴趣正是方兴未艾,国内有关的研究也已见诸报道。与传统的以TCR为代表的SVC相比,SVG的调节速度更快,运行范围宽,而且在采取多重化或PWM技术等措施后可大大减少补偿电流中谐波的含量。更重要的是,SVG使用的电抗器和电容元件远比SVC中使用的电抗器和电容要小,这将大大缩小装置的体积和成本。由于SVG具有如此优越的性能,是今后动态无功补偿装置的重要发展方向。无功补偿的专业知识：与电网中的有功损耗相比，无功损耗要大的多，这是因为高压线路、变压器的等值电抗要比电阻大得多，并且变压器的励磁无功损耗也要比励磁有功损耗更大，事实证明电网最基本的无功电源——发电机所发出的无功功率远远满足不了电网对无功的需求，因此对电网进行无功补偿显得尤为必要。另外，对电网采取适当的无功补偿可以稳定受端及电网的电压，在长距离输电线路中选择合适的地点设置无功补偿装置，还可以改善电网性能，提高输电能力，在负荷侧合理配置无功，可以提高供用电系统的功率因数，减少功率损耗，因此，电网中无功补偿的作用已得到普遍重视。1.电网无功补偿的方法电网无功补偿方法有很多种，从传统的带旋转机械的方式到现代的电力电子元件的应用经历了近一个世纪的发展历程，下面将按无功补偿方式的发展顺序逐一论述电网的无功补偿方法。1.1同步调相机同步调相机是一种专门设计的无功功率电源，相当于空载运行的同步电动机。调节其励磁电流可以发出或吸收无功功率，在其过励磁运行时，向系统供给感性无功功率而起无功电源的作用，可提高系统电压；在欠励磁运行时，它会从系统吸取感性无功功率而起无功负荷的作用，可降低系统电压，同步调相机欠励磁运行吸收无功功率的能力，约为其过励磁运行发出无功功率容量的50％～65％。装有自动励磁调节装置的同步调相机，能根据装设地点电压的数值平滑的改变（输出或吸取）无功功率，从而进行电压调节。此外，装有强行励磁调节装置的同步调相机在系统发生故障而引起电压降低时，可以提供短时电压支撑，有利于提高电网稳定性。但它的不足之处也有很多，如有功损耗大、运行维护复杂，投资费用大、动态调节响应慢以及增加了系统的短路容量等等，同步调相机正逐渐被投资更少性能更优的新型无功补偿设备所取代。1.2并联电容器并联电容器是目前电网中应用最为广泛的一种无功补偿设备，只能发出无功功率，不能吸收无功功率。它藉提高负荷侧功率因数以减少无功功率流动而提高受端电压、降低网损。它需要根据负荷的的变化而进行频繁的投入或切除操作，而此投入或切除操作通常用机械开关控制，因此不能准确快速的实现无功功率补偿。另外在系统电压出现紧急状态时，并联电容器组的明显缺点是其无功输出量随电压的平方下降，因此，当电网无功不足需要投入并联电容器进行无功补偿时，最好在高峰负荷到来之前就将电容器组投入，使电网电压提高至上限运行，这样可防止高峰负荷时电压的过分下降，若在电网电压已经下降后采取措施，则补偿效果不好，但又因为它的价格便宜、易于安装、没有旋转部件以及维护也较为方便而得到许多电力公司的青睐。1.3并联电抗器并联电抗器用于吸收超高压长距离架空线和电缆线的过剩无功功率，防止正常运行时有过多的无功功率注入负荷。并联电抗器吸收的无功功率QL与所在母线电压U平方成正比即QL=U2/XL，式中的XL为并联电抗器感抗。并联电抗器一般以直接接到超高压线路或母线，或经主变三次侧或较低电压母线两种接线设置方式接入电网，若采用并联电抗器直接接到超高压线路上，优点是可以限制高压线路的过电压，与中性点小电抗配合，有利于超高压长距离输电线路单相重合闸过程中故障相的消弧，从而保证单相重合闸的成功，不足是造价过高。若接到主变三次侧或较低电压母线上，优点是造...
