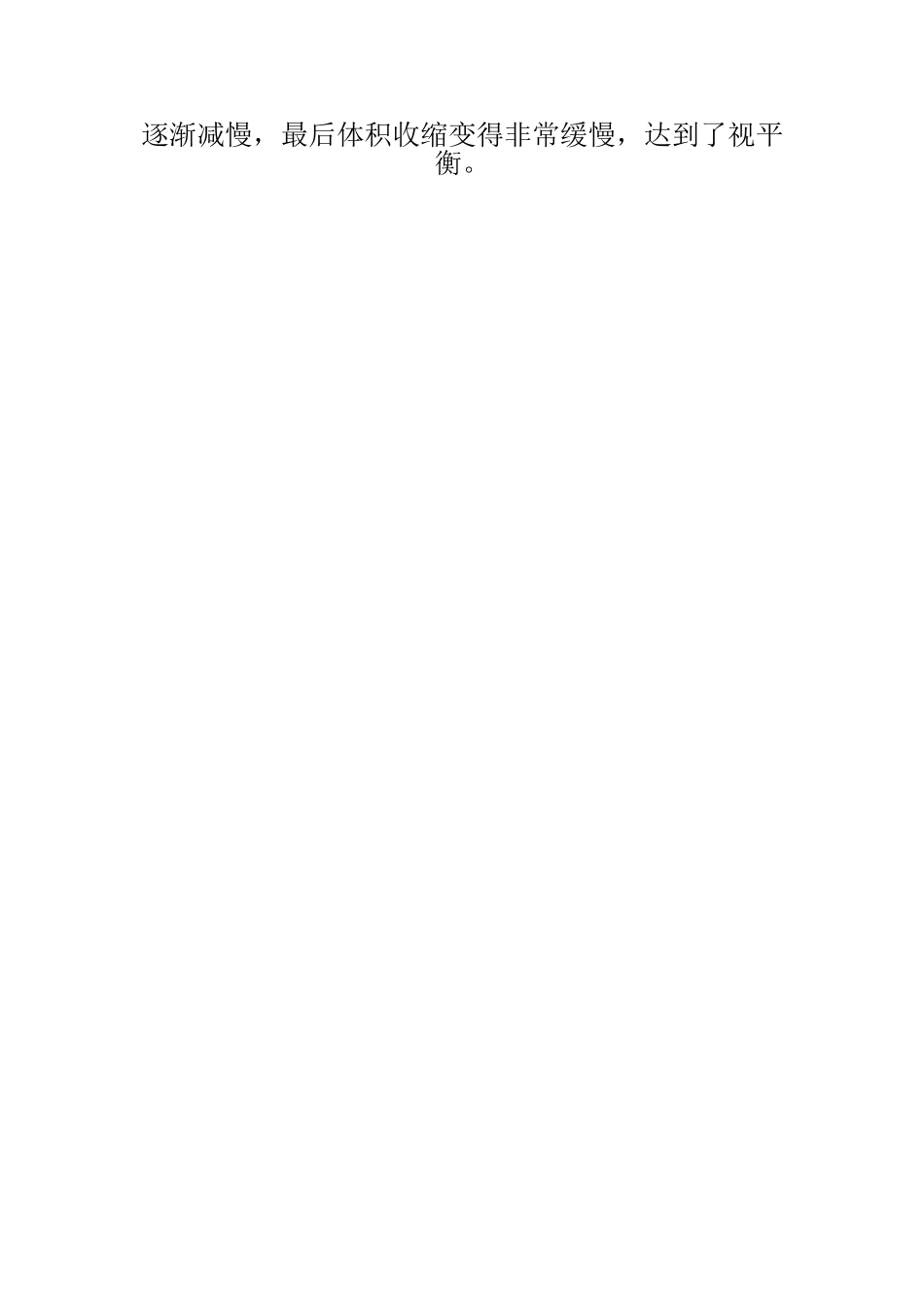

聚合物的结晶聚合物按其能否结晶可以分为两大类：结晶性聚合物和非结晶性聚合物。后者是在任何条件下都不能结晶的聚合物，而前者是在一定条件下能结晶的聚合物，即结晶性聚合物可处于晶态，也可以处于非晶态。聚合物结晶能力和结晶速度的差别的根本原因是不同的高分子具有不同的结构特征，而这些结构特征中能不能和容易不容易规整排列形成高度有序的晶格是关键。聚合物结晶的必要条件是分子结构的对称性和规整性，这也是影响其结晶能力、结晶速度的主要结构因素。此外，结晶还需要提供充分条件，即温度和时间首先讨论分子结构的影响。高聚物结晶行为的一个明显特点就是各种高分子链的结晶能力和结晶速度差别很大。大量实验事实说明，链的结构愈简单，对称性愈高，取代基的空间位阻愈小，链的立构规整性愈好，则结晶速度愈大。例如，聚乙烯链相对简单、对称而又规整，因此结晶速度很快，即使在液氮中淬火，也得不到完全非晶态的样品。类似的，聚四氟乙烯的结晶速度也很快。脂肪族聚酯和聚酰胺结晶速度明显变慢，与它们的主链上引入的酯基和酰胺基有关。分子链带有侧基时，必须是有规立构的分子链才能结晶。分子链上有侧基或者主链上含有苯环，都会使分子链的截面变大，分子链变刚，不同程度地阻碍链段的运动，影响链段在结晶时扩散、迁移、规整排列的速度。如全同立构聚苯乙烯和聚对苯二甲酸乙二酯的结晶速度就慢多了，通过淬火比较容易得到完全的非晶态样品。另外，对于同一种聚合物，分子量对结晶速度是有显著影响的。一般在相同的结晶条件下，分子量大，熔体粘度增大，链段的运动能力降低，限制了链段向晶核的扩散和排列，聚合物的结晶速度慢。最后，共聚物的结晶能力与共聚单体的结构、共聚物组成、共聚物分子链的对称性、规整性有关。无规共聚通常会破坏链的对称性和规整性，从而使共聚物的结晶能力降低。如果两种共聚单元的均聚物结晶结构不同，当一种组分占优势时，该共聚物是可以结晶的。这时，含量少的组分作为结晶缺陷存在。但当两组分配比相近时，结晶能力大大减弱，如乙丙共聚物当丙烯含量达25％左右时，产物便不能结晶而成为乙丙橡胶。如果两种共聚单元的均聚物结晶结构相同，这种共聚物也是可以结晶的。通常，晶胞参数随共聚物组成而变化。嵌段共聚物的各个嵌段基本上保持着相对的独立性，其中能结晶的嵌段将形成自己的晶区。如聚酯－聚丁二烯－聚酯嵌段共聚物，聚酯段仍可较好地结晶，形成微晶区，起到物理交联的作用。而聚丁二烯段在室温下可以有高弹性，使共聚物成为一种良好的热塑性弹性体。4.4.1结晶动力学结晶性聚合物因分子结构和结晶条件不同，其结晶速度会有很大差别。而结晶速度大小，又对材料的结晶程度和结晶状态影响显著。为此，研究聚合物的结晶动力学将有助于人们控制结晶过程，改善制品性能。一、结晶速度的测定方法研究聚合物结晶速度的实验方法大体可以分为两种：一种是在一定温度下观察试样总体结晶速率，如膨胀计法、光学解偏振法、DSC法等；另一种是在一定温度下观察球晶半径随时间的变化，如热台偏光显微镜法、小角激光光散射法等。（1）膨胀计法和差示扫描量热法（DSC）聚合物结晶过程中，从无序的非晶态排列成高度有序的晶态，由于密度变大，会发生体积收缩，观察体积变化即可研究结晶过程。方法是将试样与惰性跟踪液体（通常是水银）装入一膨胀计内，加热到聚合物熔点以上，使其全部熔融。然后将膨胀计移入恒温槽内，观察毛细管内液柱的高度随时间的变化。如果以h0、h∞和ht分别表示膨胀计的起始、最终和t时间的读数，以hhhht0对t作图，则可得到如图4.76所示的反S形曲线。该曲线表明，聚合物在等温结晶过程中，体积变化开始时较为缓慢，过了一段时间后速度加快，之后又逐渐减慢，最后体积收缩变得非常缓慢，达到了视平衡。图4.76聚合物的等温结晶曲线从等温结晶曲线还可看出，体积收缩的瞬时速度一直在变，变化终止所需要的时间也不明确，但体积收缩一半的时间可以较准确地测量。因为在这点附近，体积变化的速度较大，时间测量的误差较小。为此，通常规定体积收缩进行到一半所需的时间的倒数12/1t作为实验温度下的结晶速度，单位...
