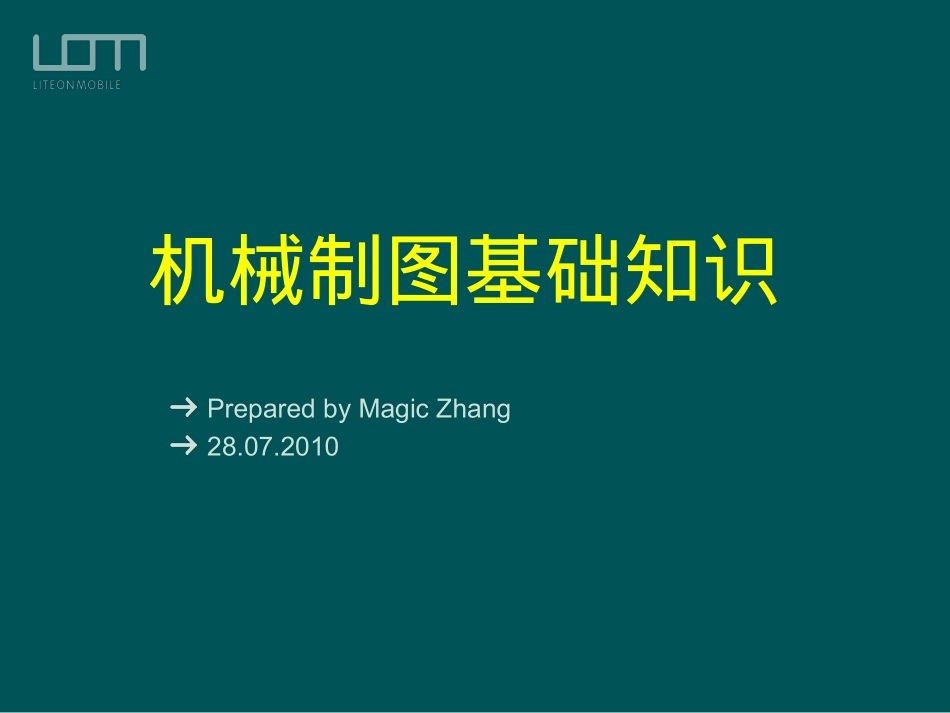

机械制图的基础知识VIP免费

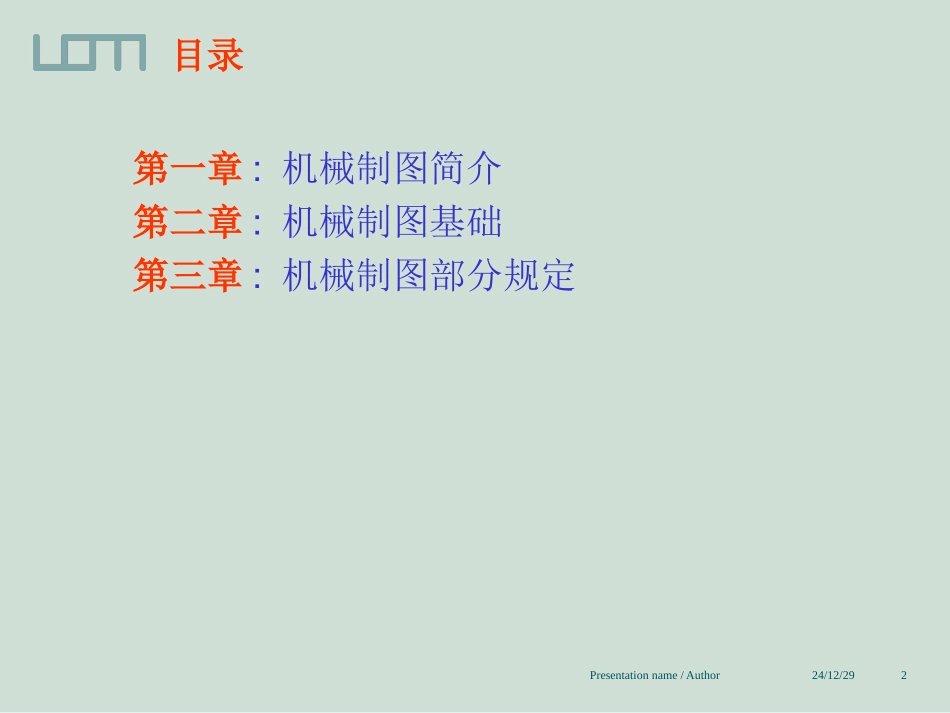

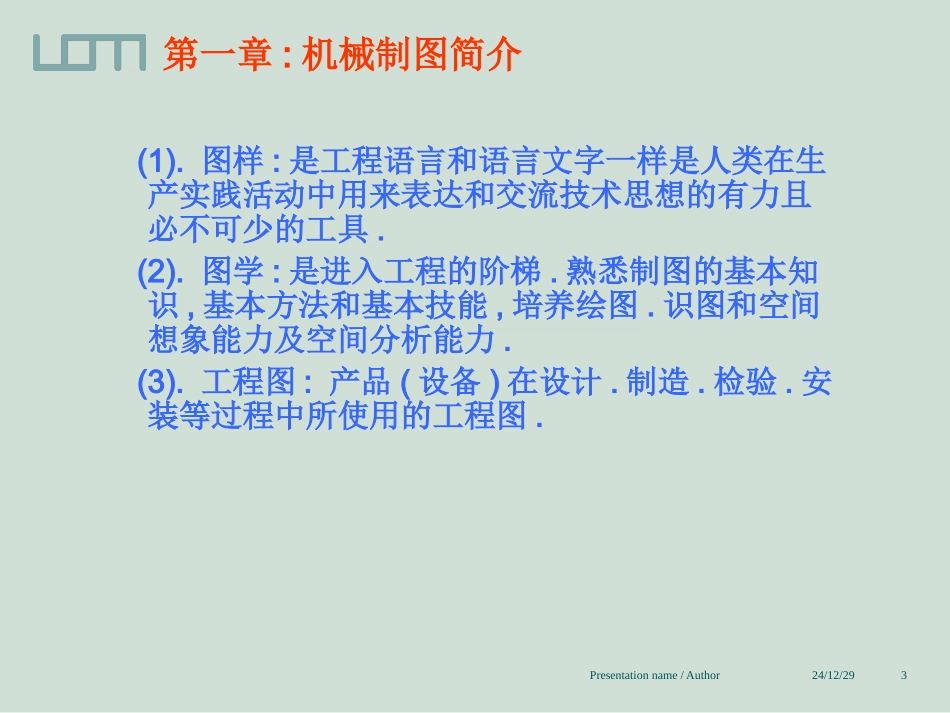

机械制图基础知识PreparedbyMagicZhang28.07.201024/12/29Presentationname/Author2目录第一章:机械制图简介第二章:机械制图基础第三章:机械制图部分规定24/12/29Presentationname/Author3第一章:机械制图简介(1).图样:是工程语言和语言文字一样是人类在生产实践活动中用来表达和交流技术思想的有力且必不可少的工具.(2).图学:是进入工程的阶梯.熟悉制图的基本知识,基本方法和基本技能,培养绘图.识图和空间想象能力及空间分析能力.(3).工程图:产品(设备)在设计.制造.检验.安装等过程中所使用的工程图.24/12/29Presentationname/Author4第一章:机械制图简介(4).工程图种类:a.按内容分:总装图,部件图,零件图,工艺图,流程图.b.按方法分:原图,描图,蓝图.(5).识图的基本知识a.图线的表示方法和用途;(通常b=0.8)b.比例:为方便加工,零件图常采用1:1的比例c.尺寸:工程图的单位是毫米mm一般不写.读图时常见图中标有R.Ǿ,SR,SǾ等符号它们分别代表半径,直径,球半径,球直径.24/12/29Presentationname/Author5第二章:机械制图基础投影原理1.中心投影:光源是从投射中心发出.2.正投影:当投影光线互相平行,并与投影面垂直时,物体在投影面上所得的投影,叫正投影.三视图:由物体的三个主要投影组成的视图1.主视图要选择反映物体特征最明显的方向作为主视图的投影方向.24/12/29Presentationname/Author6第二章:机械制图基础2.俯视图:24/12/29Presentationname/Author7第二章:机械制图基础3.左视图:24/12/29Presentationname/Author8第二章:机械制图基础4.左视图:24/12/29Presentationname/Author9第二章:机械制图基础5.投影原则:展开投影面总结出投影规律为:主－俯视图长对正主－左视图高平齐俯－左视图宽相等简单概括为：长对正，高平齐，宽相等．24/12/29Presentationname/Author10第二章:机械制图基础1.与投影面倾斜—收缩性2.与投影面垂直—积聚性3.与投影面平行—真实性24/12/29Presentationname/Author11第二章:机械制图基础7.第一角法和第三角法投影:一.概念1.第一角投影法在第一象限内投影;将形体放置在观察者与投影面之间.2.第三角投影法在第三象限内投影;将投影面放置在观察者与形体之间,且把投影面看成透明的.二.区别两种投影之前视图相同,其它视图形状相同位置相反;第一角法投影“远离主视图为前面”第三角法投影反之.24/12/29Presentationname/Author12第一角法和第三角法的补充第三角法和第一角法划分：一、第一角投影法1.凡将物体置於第一象限内，以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法，即称为第一角法。亦称第一象限法。，2.第一角投影箱之展开方向，以观察者而言，为由近而远之方向翻转展开。3.第一角法展开后之视图排列如下，以常用之三视图(前视、俯视、左侧视图)而言，其左侧视图位於前视图之右侧，俯视固则位於前视图之正下方。二.、第三角投影法1.凡将物体置於第三象限内，以「视点(观察者)」→「投影面」→「物体」关系而投影视图的画法，即称为第三角法。亦称第三象限法。2.第三角投影箱之展开方向，以观察者而言，为由远而近之方向翻转展开。3.第三角法展开后之六个视固排列如下，以常用之三视图而言，其右侧视图位於前视图之右侧，而俯视图则位於前视图之正上方。第一角法主视图左视图俯视图第三角法后视图右视图主视图24/12/29Presentationname/Author13第二章:机械制图基础8.零件的各种表达方法:a.基本视图主视图，俯视图，左视图，右视图，仰视图，后视图．基本视图在一张图纸上放置，如按基本视图的展开位置放置，各视图名称一律不加标注,否则应在视图的上方标出视图名称“X向”．并在相应的视图附近用箭头指名投影方向,并注上同样的字母。b.斜视图当零件的表面与投影面倾斜时，附加一与零件表面平行的辅助投影面并进行投影所的视图叫斜视图。24/12/29Presentationname/Author14第二章:机械制图基础c.局部视图将零件的某一部分向基本投影面投影所的视图称局部视图。AA向AA向(b)(c)24/12/29Presentationname/Author15第二章:机械制图基础9.识别局部视图和斜视图时注意:a.找带字母的箭头,看清所示范部位及投影方向，然后找对应相同字母的视图“X...
