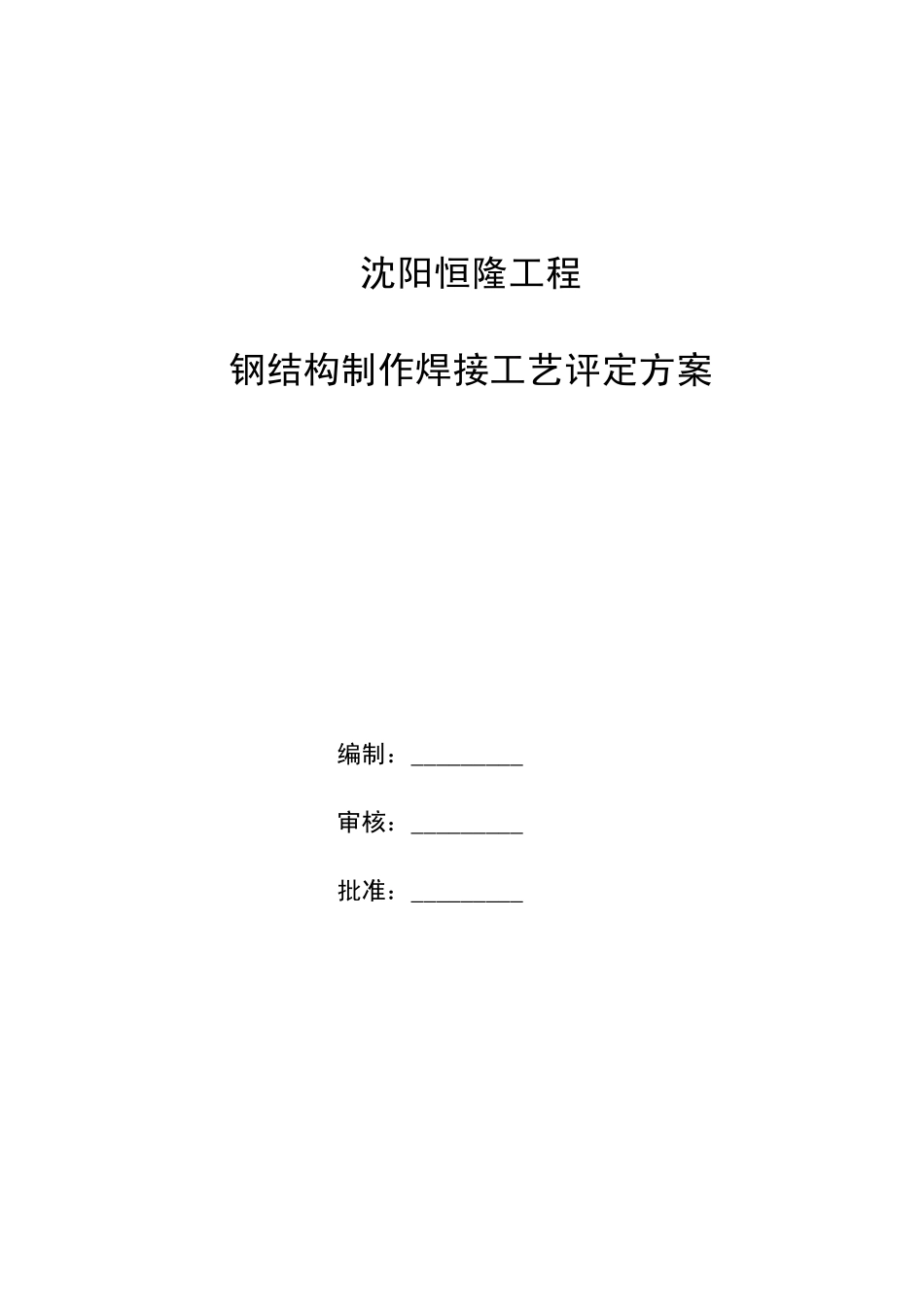

钢结构工程焊接工艺评定方案_第1页
1/14

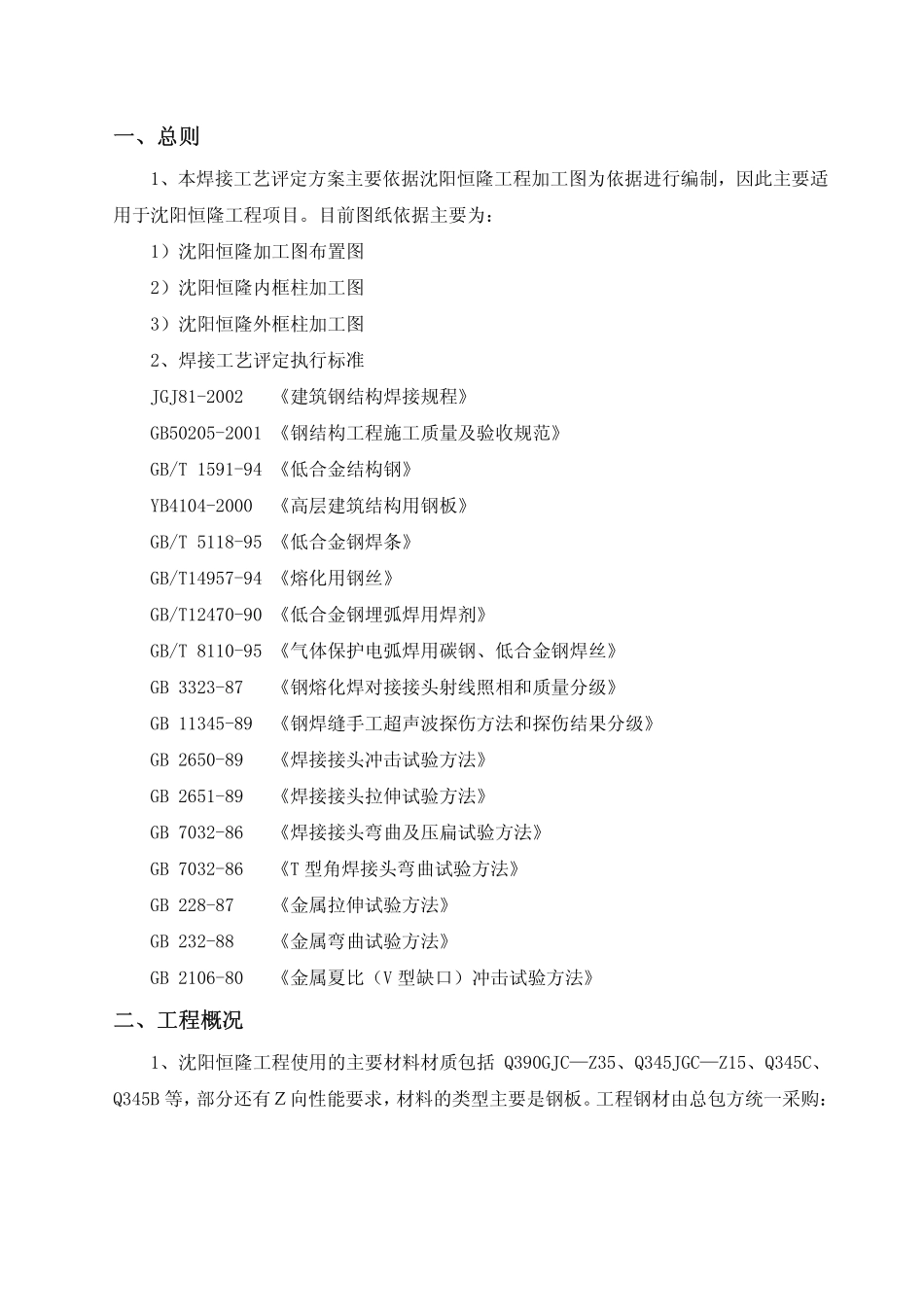

钢结构工程焊接工艺评定方案_第2页
2/14

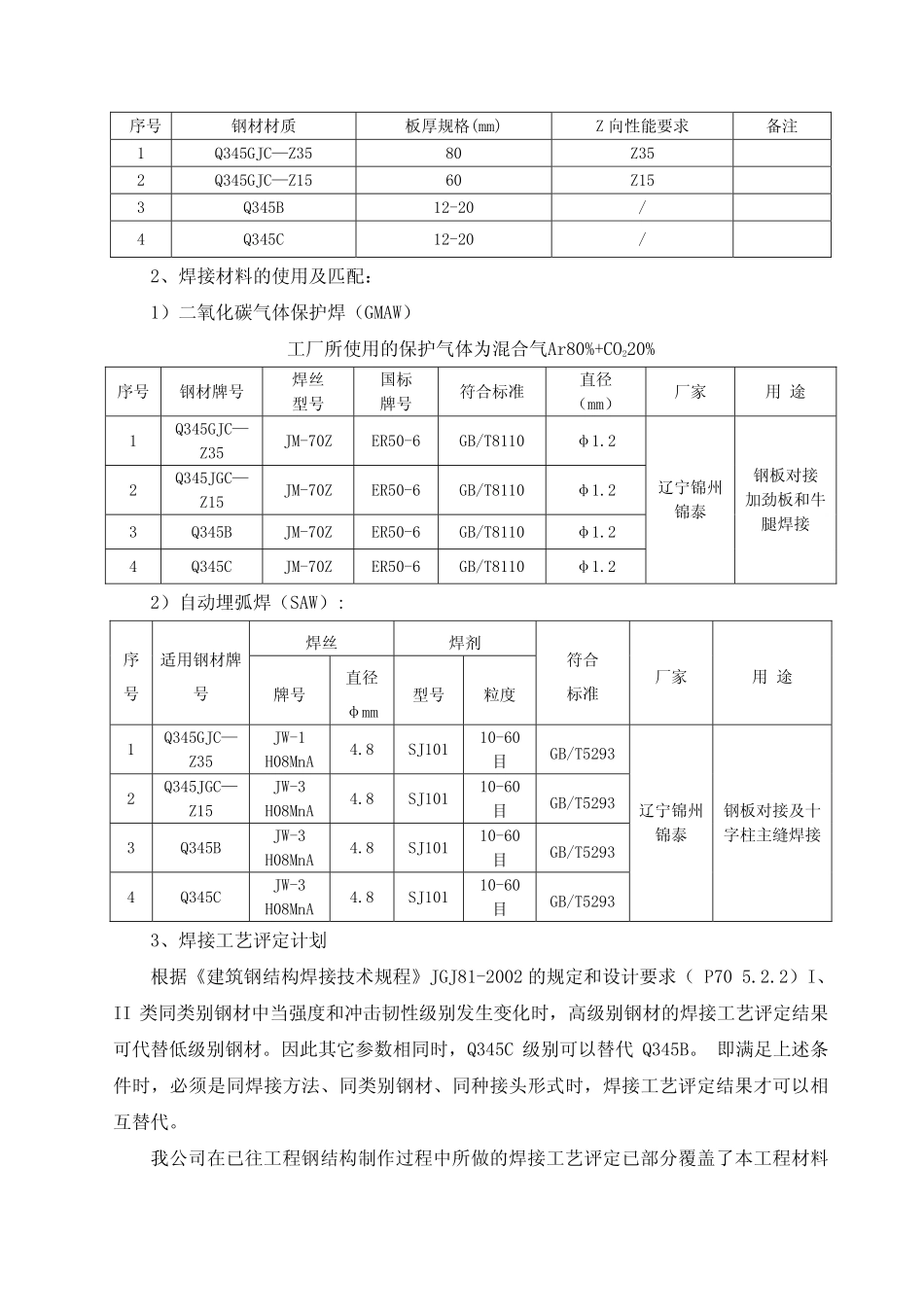

钢结构工程焊接工艺评定方案_第3页
3/14
沈阳恒隆工程钢结构制作焊接工艺评定方案编制:_________审核:_________批准:_________一、总则1、本焊接工艺评定方案主要依据沈阳恒隆工程加工图为依据进行编制,因此主要适用于沈阳恒隆工程项目。目前图纸依据主要为:1)沈阳恒隆加工图布置图2)沈阳恒隆内框柱加工图3)沈阳恒隆外框柱加工图2、焊接工艺评定执行标准JGJ81-2002《建筑钢结构焊接规程》GB50205-2001《钢结构工程施工质量及验收规范》GB/T1591-94《低合金结构钢》YB4104-2000《高层建筑结构用钢板》GB/T5118-95《低合金钢焊条》GB/T14957-94《熔化用钢丝》GB/T12470-90《低合金钢埋弧焊用焊剂》GB/T8110-95《气体保护电弧焊用碳钢、低合金钢焊丝》GB3323-87《钢熔化焊对接接头射线照相和质量分级》GB11345-89《钢焊缝手工超声波探伤方法和探伤结果分级》GB2650-89《焊接接头冲击试验方法》GB2651-89《焊接接头拉伸试验方法》GB7032-86《焊接接头弯曲及压扁试验方法》GB7032-86《T型角焊接头弯曲试验方法》GB228-87《金属拉伸试验方法》GB232-88《金属弯曲试验方法》GB2106-80《金属夏比(V型缺口)冲击试验方法》二、工程概况1、沈阳恒隆工程使用的主要材料材质包括Q390GJC—Z35、Q345JGC—Z15、Q345C、Q345B等,部分还有Z向性能要求,材料的类型主要是钢板。工程钢材由总包方统一采购:序号钢材材质板厚规格(mm)Z向性能要求备注1Q345GJC—Z3580Z352Q345GJC—Z1560Z153Q345B12-20/4Q345C12-20/2、焊接材料的使用及匹配:1)二氧化碳气体保护焊(GMAW)工厂所使用的保护气体为混合气Ar80%+CO220%序号钢材牌号焊丝型号国标牌号符合标准直径(mm)厂家用途1Q345GJC—Z35JM-70ZER50-6GB/T8110φ1.22Q345JGC—Z15JM-70ZER50-6GB/T8110φ1.23Q345BJM-70ZER50-6GB/T8110φ1.24Q345CJM-70ZER50-6GB/T8110φ1.2辽宁锦州锦泰钢板对接加劲板和牛腿焊接2)自动埋弧焊(SAW):焊丝焊剂序号适用钢材牌号牌号直径φmm型号粒度符合标准厂家用途1Q345GJC—Z35JW-1H08MnA4.8SJ10110-60目GB/T52932Q345JGC—Z15JW-3H08MnA4.8SJ10110-60目GB/T52933Q345BJW-3H08MnA4.8SJ10110-60目GB/T52934Q345CJW-3H08MnA4.8SJ10110-60目GB/T5293辽宁锦州锦泰钢板对接及十字柱主缝焊接3、焊接工艺评定计划根据《建筑钢结构焊接技术规程》JGJ81-2002的规定和设计要求(P705.2.2)I、II类同类别钢材中当强度和冲击韧性级别发生变化时,高级别钢材的焊接工艺评定结果可代替低级别钢材。因此其它参数相同时,Q345C级别可以替代Q345B。即满足上述条件时,必须是同焊接方法、同类别钢材、同种接头形式时,焊接工艺评定结果才可以相互替代。我公司在已往工程钢结构制作过程中所做的焊接工艺评定已部分覆盖了本工程材料的规格及工艺方法,因此只对未进行工艺评定项目进行评定。另外本次新做的恒隆工程焊接工艺评定报告的命名方式为SYHL-HP-XXX。焊接工艺评定计划见下表:序号焊接方法坡口形式坡口尺寸焊接位置母材材质母材板厚适用厚度范围备注1GMAW+SAWα1=55α2=45b=0mmP=0-3mmH1=2/3(t-p)H2=1/3(t-p)平焊Q345GJC-Z358060~1202GMAWα1=60α2=50b=0-3mmP=0-3mmH1=2/3(t-p)H2=1/3(t-p)平焊Q345GJC-Z358060~120平焊Q345GJC-Z358060~1203GMAW平焊Q345GJC-Z156045-904GMAW+SAWα1=55α2=45b=0mmP=0-3mmH1=2/3(t-p)H2=1/3(t-p)平焊Q345GJC-Z358060~1205GMAWα=30Q345GJCb=8-10mm平焊80-Z3560~120注明:共计需要做6项工艺评定。本计划因图纸不全,部分钢板材质及厚度无法确定,待加工详图陆续下发后,我公司将与一局发展进行沟通后,再进行额外补充。4、焊接工艺评定试件检验试样的类别和试样数量:根据《建筑钢结构焊接技术规程》(JGJ81-2002)5.4.2条款以及设计要求要求,对焊接工艺评定试件进行以下项目的检测:试样数量冲击试件形式无损探伤全断面拉伸拉伸面弯背弯侧弯T形与十字形接头弯曲焊缝区热影响区粗晶区宏观酸蚀及硬度对接接头要-2--4-33-T型接头任意22十字形接头要-2---2332栓钉焊接头-5----5--—备注:当钢板厚度在60mm以上时,对于十字形接头不做弯曲试验。5、焊接工艺评定合格的试件厚度与工程适用厚度范围:工程适用厚度范...
