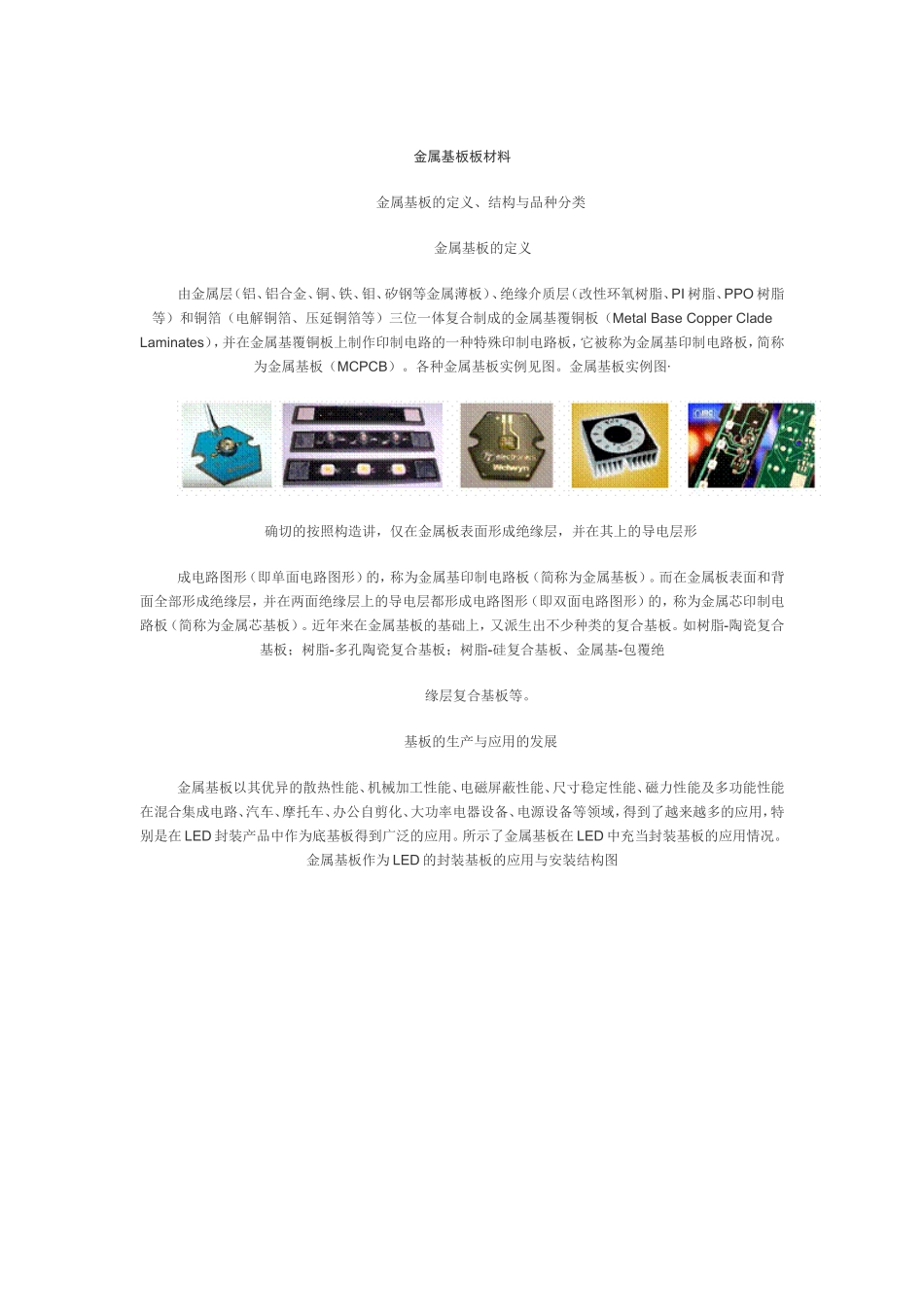

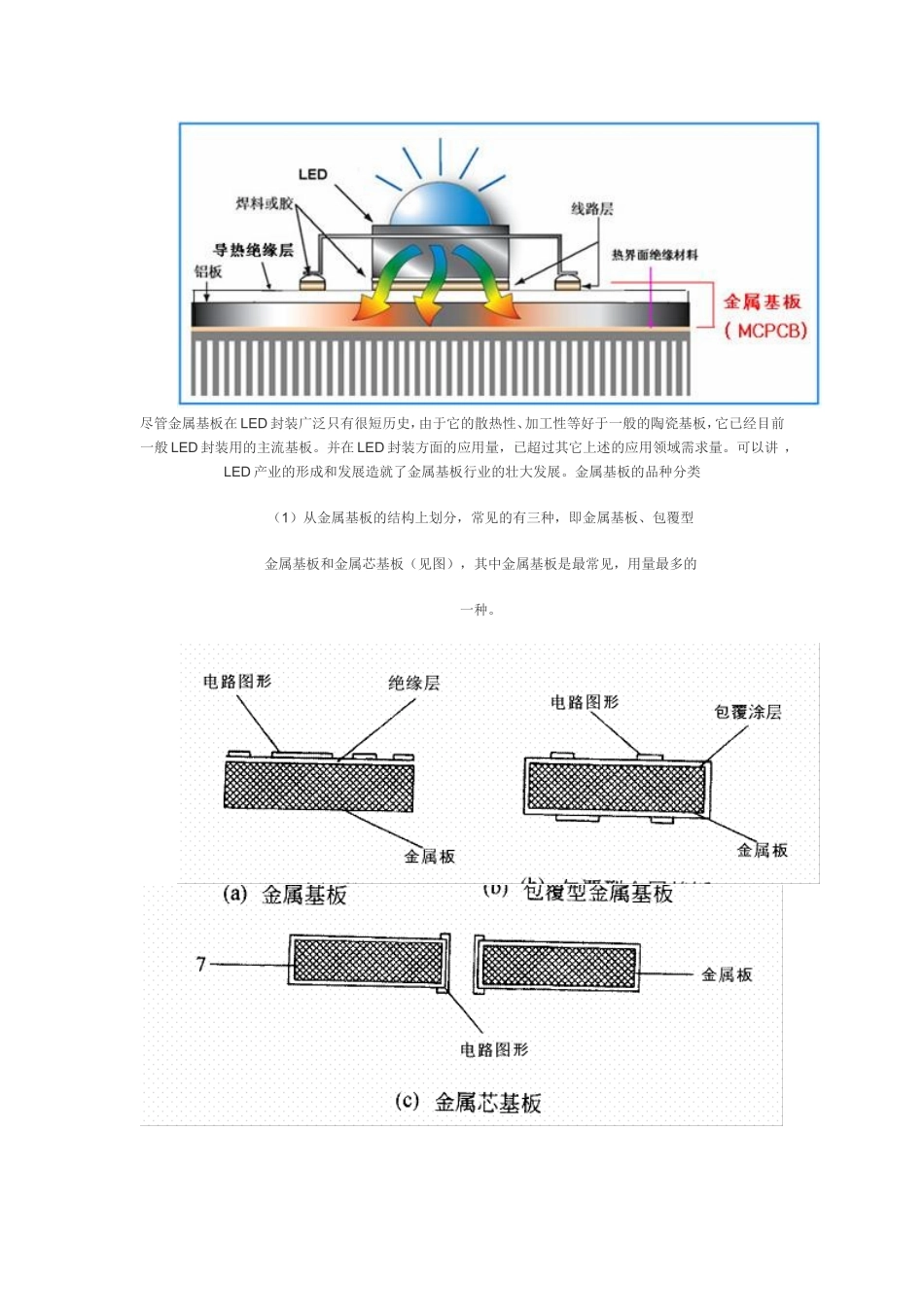

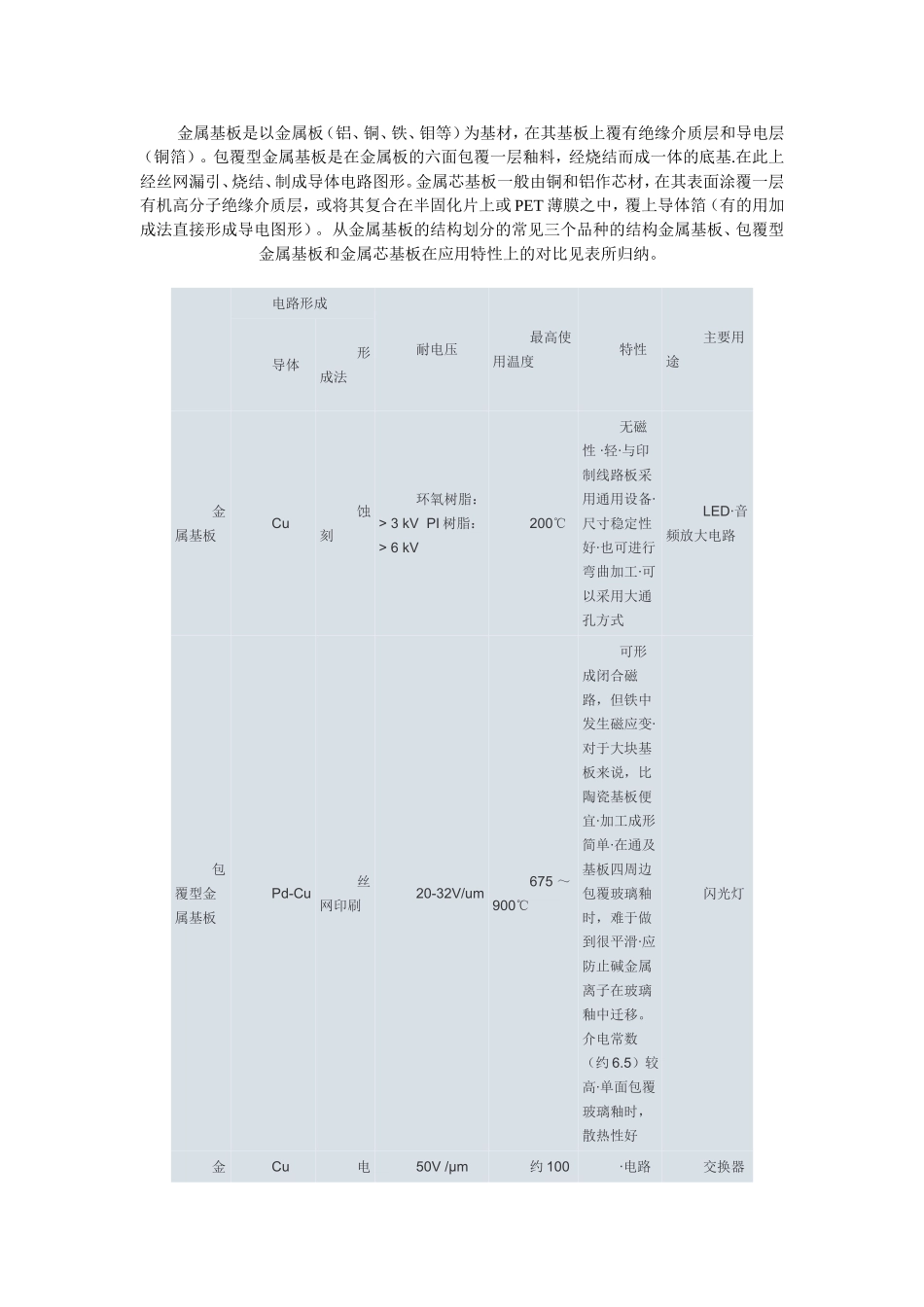

金属基板板材料金属基板的定义、结构与品种分类金属基板的定义由金属层（铝、铝合金、铜、铁、钼、矽钢等金属薄板）、绝缘介质层（改性环氧树脂、PI树脂、PPO树脂等）和铜箔（电解铜箔、压延铜箔等）三位一体复合制成的金属基覆铜板（MetalBaseCopperCladeLaminates），并在金属基覆铜板上制作印制电路的一种特殊印制电路板，它被称为金属基印制电路板，简称为金属基板（MCPCB）。各种金属基板实例见图。金属基板实例图·确切的按照构造讲，仅在金属板表面形成绝缘层，并在其上的导电层形成电路图形（即单面电路图形）的，称为金属基印制电路板（简称为金属基板）。而在金属板表面和背面全部形成绝缘层，并在两面绝缘层上的导电层都形成电路图形（即双面电路图形）的，称为金属芯印制电路板（简称为金属芯基板）。近年来在金属基板的基础上，又派生出不少种类的复合基板。如树脂-陶瓷复合基板；树脂-多孔陶瓷复合基板；树脂-硅复合基板、金属基-包覆绝缘层复合基板等。基板的生产与应用的发展金属基板以其优异的散热性能、机械加工性能、电磁屏蔽性能、尺寸稳定性能、磁力性能及多功能性能在混合集成电路、汽车、摩托车、办公自剪化、大功率电器设备、电源设备等领域，得到了越来越多的应用，特别是在LED封装产品中作为底基板得到广泛的应用。所示了金属基板在LED中充当封装基板的应用情况。金属基板作为LED的封装基板的应用与安装结构图尽管金属基板在LED封装广泛只有很短历史，由于它的散热性、加工性等好于一般的陶瓷基板，它已经目前一般LED封装用的主流基板。并在LED封装方面的应用量，已超过其它上述的应用领域需求量。可以讲，LED产业的形成和发展造就了金属基板行业的壮大发展。金属基板的品种分类（1）从金属基板的结构上划分，常见的有三种，即金属基板、包覆型金属基板和金属芯基板（见图），其中金属基板是最常见，用量最多的一种。金属基板是以金属板（铝、铜、铁、钼等）为基材，在其基板上覆有绝缘介质层和导电层（铜箔）。包覆型金属基板是在金属板的六面包覆一层釉料，经烧结而成一体的底基.在此上经丝网漏引、烧结、制成导体电路图形。金属芯基板一般由铜和铝作芯材，在其表面涂覆一层有机高分子绝缘介质层，或将其复合在半固化片上或PET薄膜之中，覆上导体箔（有的用加成法直接形成导电图形）。从金属基板的结构划分的常见三个品种的结构金属基板、包覆型金属基板和金属芯基板在应用特性上的对比见表所归纳。电路形成耐电压最高使用温度特性主要用途导体形成法金属基板Cu蚀刻环氧树脂：>3kVPI树脂：>6kV200℃无磁性·轻·与印制线路板采用通用设备·尺寸稳定性好·也可进行弯曲加工·可以采用大通孔方式LED·音频放大电路包覆型金属基板Pd-Cu丝网印刷20-32V/um675～900℃可形成闭合磁路，但铁中发生磁应变·对于大块基板来说，比陶瓷基板便宜·加工成形简单·在通及基板四周边包覆玻璃釉时，难于做到很平滑·应防止碱金属离子在玻璃釉中迁移。介电常数（约6.5）较高·单面包覆玻璃釉时，散热性好闪光灯金Cu电50V/μm约100·电路交换器属芯基板镀/丝网印刷～150℃图形形成使用干膜光刻胶·通孔孔径及孔盘宽度≥0.5mm·最小导体线宽03mm，间距06mm·与普通印制线路板相比，开关时间减小，可组成磁回路并具有磁屏蔽功能等开关（2）按金属基板的组成可划分为：①金属铝基板：②金属铁基板；③金属铜基板：④金属钼基板；⑤金属铝合金基板等。铝基板具有高散热性，机械强度高加工性好的优点。但它所制的PCB，在装配有开关元件及电源、功放元件的部位上，工作时发生噪音。铝基板与其它金属基板相比，相对线膨胀系数较大。为了解决上述问题，达到PCB高密度布线和降低、消除噪音发生，近年出现厂二层结构的铝基板。铁基板具有其它金属基板所不具备的电磁特性，并且尺寸稳定性好、价格低的优点。它也存在着重量、耐腐蚀、热传导性比铝、铜基板差的问题。铁基板主要分为三大类：①不锈钢基板。它的绝缘层是高温烧制的厚膜玻璃。导体层是经印刷导体材料(Ad一Pd)后，烧制而成的。板的机械强度高于陶瓷基板。但热冲击和机械冲击性较差。②铁基板。铁板做基板，为防止铁生锈，...
