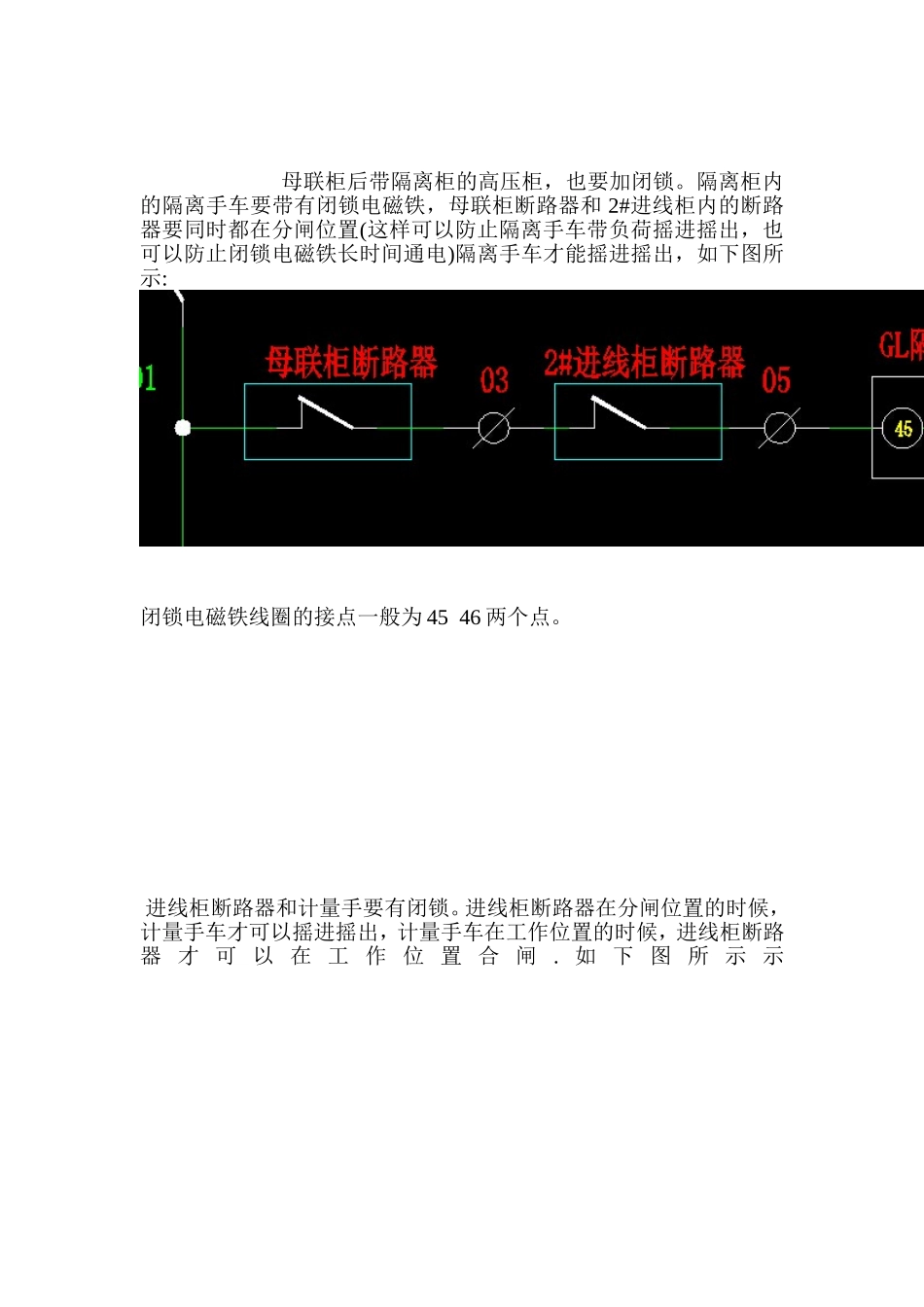

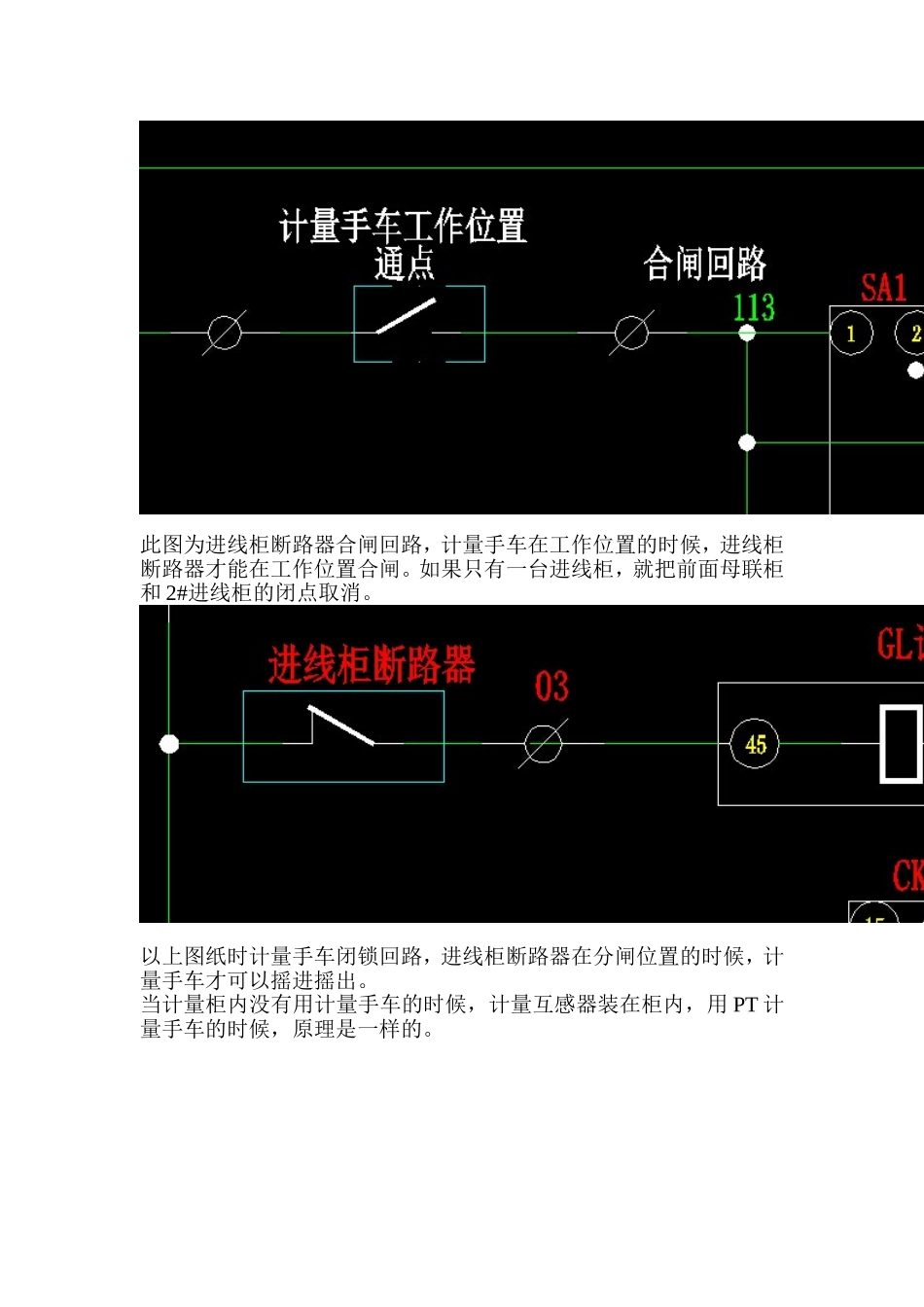

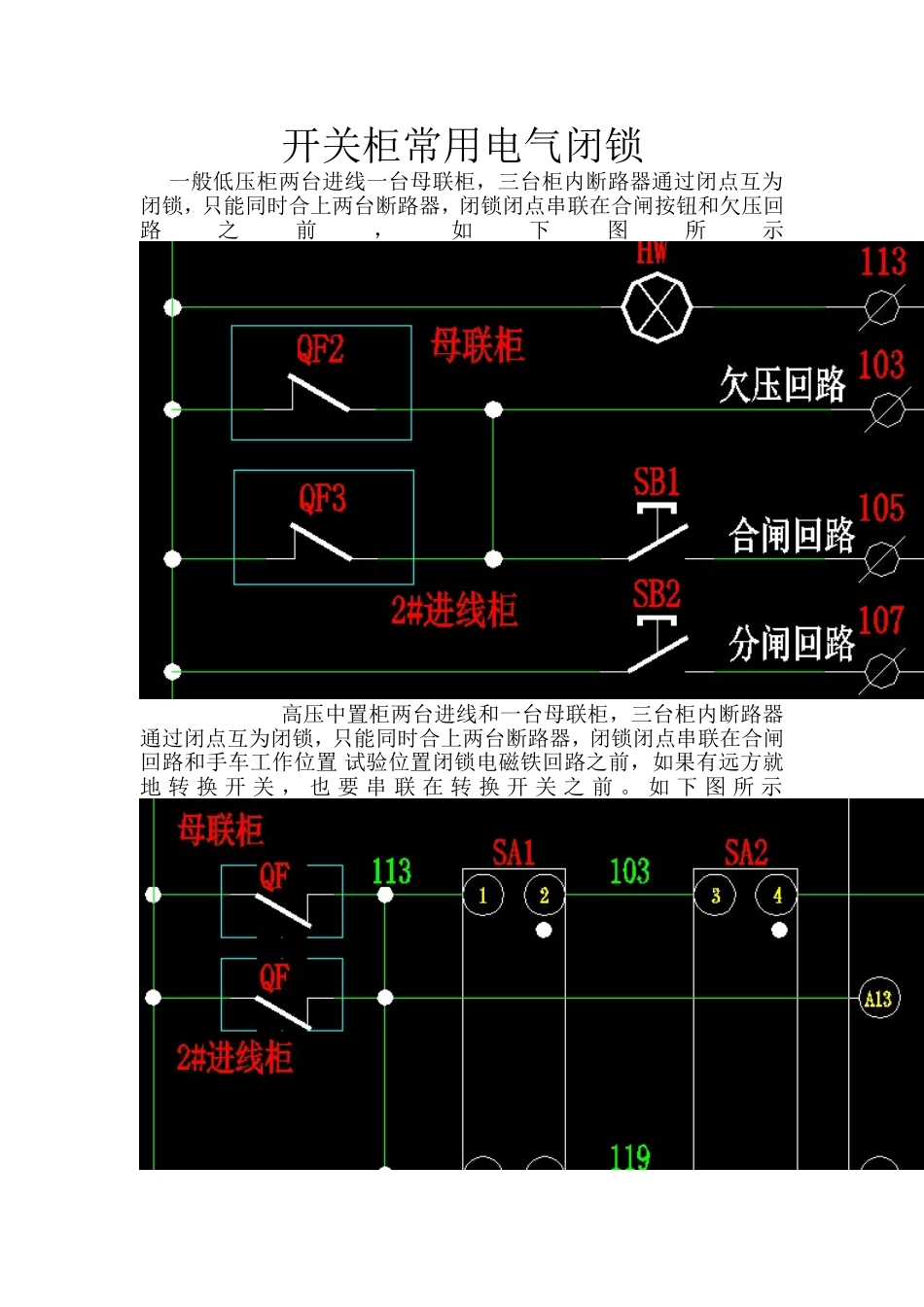

开关柜常用电气闭锁一般低压柜两台进线一台母联柜,三台柜内断路器通过闭点互为闭锁,只能同时合上两台断路器,闭锁闭点串联在合闸按钮和欠压回路之前,如下图所示高压中置柜两台进线和一台母联柜,三台柜内断路器通过闭点互为闭锁,只能同时合上两台断路器,闭锁闭点串联在合闸回路和手车工作位置试验位置闭锁电磁铁回路之前,如果有远方就地转换开关,也要串联在转换开关之前。如下图所示母联柜后带隔离柜的高压柜,也要加闭锁。隔离柜内的隔离手车要带有闭锁电磁铁,母联柜断路器和2#进线柜内的断路器要同时都在分闸位置(这样可以防止隔离手车带负荷摇进摇出,也可以防止闭锁电磁铁长时间通电)隔离手车才能摇进摇出,如下图所示:闭锁电磁铁线圈的接点一般为4546两个点。进线柜断路器和计量手要有闭锁。进线柜断路器在分闸位置的时候,计量手车才可以摇进摇出,计量手车在工作位置的时候,进线柜断路器才可以在工作位置合闸.如下图所示示此图为进线柜断路器合闸回路,计量手车在工作位置的时候,进线柜断路器才能在工作位置合闸。如果只有一台进线柜,就把前面母联柜和2#进线柜的闭点取消。以上图纸时计量手车闭锁回路,进线柜断路器在分闸位置的时候,计量手车才可以摇进摇出。当计量柜内没有用计量手车的时候,计量互感器装在柜内,用PT计量手车的时候,原理是一样的。
